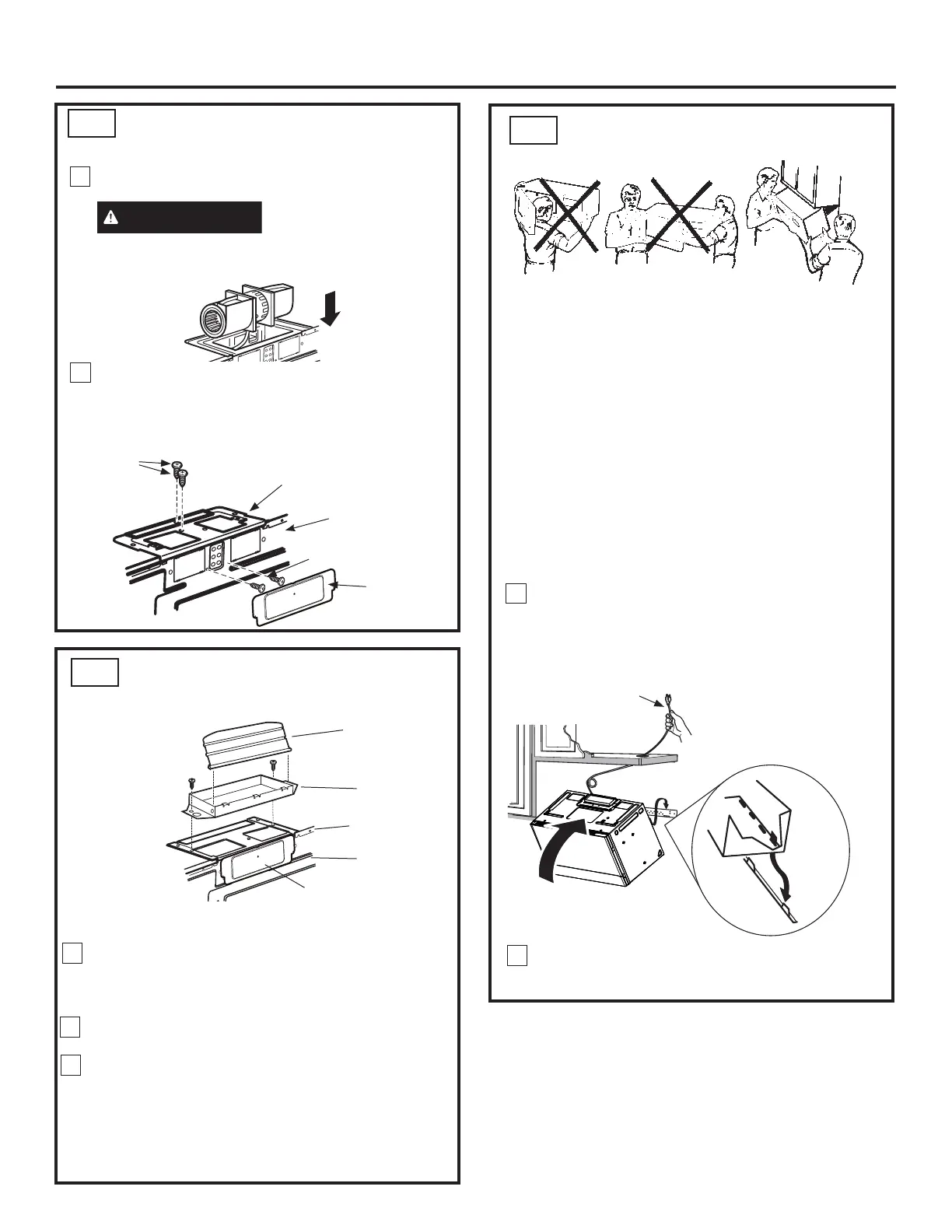

18 31-7000173 Rev. 0
Instrucciones de Instalación
CÓMO MONTAR EL HORNO
B6.
ENSAMBLAJE E INSTALACIÓN
DEL ADAPTADOR
B5.
PARA OBTENER UNA INSTALACIÓN MÁS FÁCIL
Y EN POS DE LA SEGURIDAD PERSONAL, SE
RECOMIENDA QUE DOS PERSONAS INSTALEN
ESTE HORNO.
IMPORTANTE: No agarre ni use la manija de la
puerta durante la instalación.
NOTA: Si su gabinete es de metal, use la arandela
de nilón alrededor del cable eléctrico para evitar
que el mismo sea cortado.
NOTA: Recomendamos el uso de bloques de
relleno si el frente del gabinete cuelga por debajo
del estante del fondo del gabinete.
IMPORTANTE: Si no se usan bloques de relleno,
podrían ocurrir daños por apretar demasiado los
tornillos.
Regulador de
tiro
Parte posterior
del horno
Coloque el horno en su posición vertical, con la parte
superior hacia arriba.
NOTA: Cerciórese de que las paletas del ventilador
calefactor sean visibles y estén orientadas hacia arriba.
Inserte las orejillas en cada lado del regulador de tiro en
los agujeros en el interior posterior del adaptador.
Pegue el adaptador de escape al plato calefactor con los
dos tornillos de bronce que le proporcionamos.
Cerciórese de que el regulador de tiro gira fácilmente
antes de montar el horno.
Deberá hacer ajustes para asegurarse de que existe
alineación apropiada con el sistema de conductos de su
casa después de la instalación del horno.
Adaptador
de escape
1
2
Plato del
calefactor
3
NOTA: En algunos modelos, es posible que el adaptador de escape
y la unidad del regulador de tiro ya estén colocados en el horno.
Vuelva a colocar la unidad del calefactor en la
abertura.
PRECAUCIÓN
No empuje ni extienda
el cableado de la unidad del calefactor.
Asegúrese de que los cables no posean cortes.
6
5
Vuelva a colocar los tornillos del motor del
ventilador que retiró en el paso 2. Deslice la placa
de la cubierta en su posición en la parte posterior
de la unidad. Vuelva a colocar la placa del
ventilador y los tornillos que retiró en el paso 1
Plato del
Calefactor
Parte Trasera
del Horno
Tornillos
del Plato
del
Calefactor
Tornillo del Motor
del Calefactor
CALEFACTOR PARA LA
VENTILACIÓN EXTERNA
(cont.)
B4.
Placa de
cubierta
Placa de cubierta
Levante el horno microondas, incline el mismo
hacia adelante, y enganche las ranuras en
el extremo inferior trasero sobre las cuatro
lengüetas inferiores de la placa de montaje
Gire el frente del horno microondas contra la
parte inferior del gabinete.
Gire el frente del horno contra la parte inferior del
gabinete.
1
2
Cable de
Corriente
