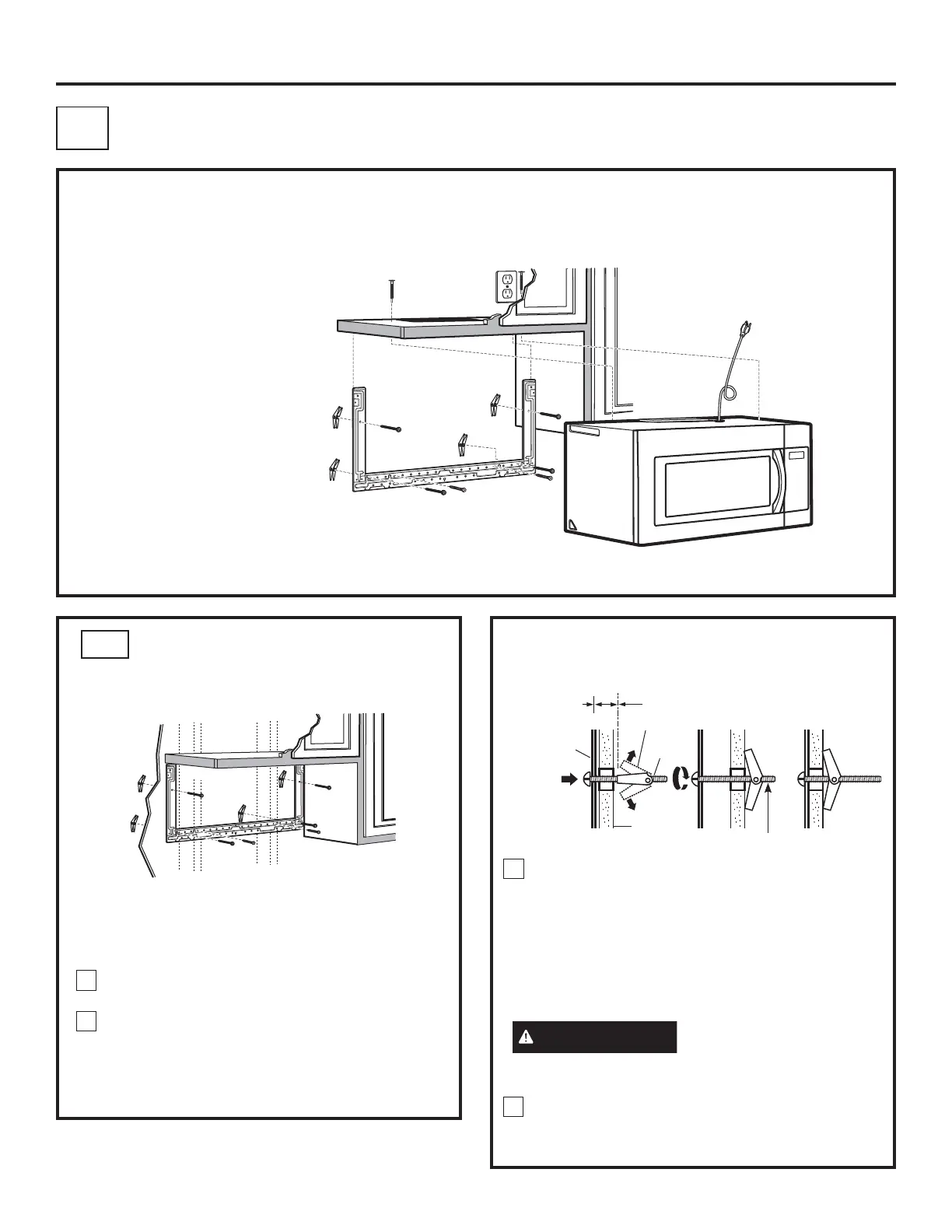

Instrucciones de instalación
Coloque el plato de montaje contra la pared e
inserte las alas de mariposa en los agujeros de la
pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes y
los tornillos de madera, cerciórese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando son empujadas contra la pared y de que
el plato esté centrado apropiadamente debajo del
gabinete.
PRECAUCIÓN
Tenga cuidado de evitar
pellizcar sus dedos entre la parte posterior
del plato de montaje y la pared.
Apriete todos los tornillos. Tire del plato en
dirección opuesta a la pared para ayudar a apretar
los tornillos.
3
A
4
CÓMO ADHERIR LA PLACA
DE MONTAJE A LA PARED
A1.
ESCAPE SUPERIOR EXTERIOR (Conducto vertical)
Pegue el plato a la pared usando los tornillos
basculantes. Por lo menos un tornillo de madera
debe ser usado para pegar el plato al poste de la
pared.
Remueva las mariposas del basculante de los
tornillos.
Inserte los tornillos en el plato de montaje a través
de los agujeros diseñados para ser insertados en
la pared de mampostería seca y pegue otra vez
las mariposas de
3
/4” en cada tornillo.
1
PERSPECTIVA GENERAL
DE LA INSTALACIÓN
A1. Como adherir el plato de
montaje a la pared
A2. Prepare el gabinete superior
A3. Instale el adaptador
A4. Monte el horno
A5. Ajuste el adaptador
de escape
A6. Conecte el conducto
Pared
Plato de
montaje
Espaciadores para los
basculantes mayores
que el ancho de la pared
Extremo del tornillo
Tornillo de
mariposa
Alas de mariposa
Para usar los tornillos basculantes:
2
