26 31-7000173 Rev. 0
Instrucciones de instalación
C. CÓMO DETERMINAR LA LOCALIZACIÓN DEL PLATO DE
MONTAJE DEBAJO DE SU GABINETE
C.
Sus gabinetes podrían tener marcos de decoración
que interfieran con la instalación del horno. Remueva
los marcos decorativos para instalar el horno
apropiadamente y para hacer que quede nivelado.
EL HORNO DEBE QUEDAR NIVELADO.
Use un nivel para cerciorarse de que el fondo del
gabinete está nivelado.
Si los gabinetes tienen un saliente frontal solamente,
sin marco posterior o lateral, instale el plato de
montaje a la misma distancia de la profundidad del
saliente. Este mantendrá el horno nivelado.
Mida la profundidad interna del frente del saliente.
Trace una línea horizontal en la pared posterior a
una distancia debajo del fondo del gabinete igual
a la profundidad interna del frente saliente.
Para este tipo de instalación con saliente frontal
solamente, alinee las orejillas de montaje con la
línea horizontal, sin tocar el fondo del gabinete
como se describió en el Paso D.

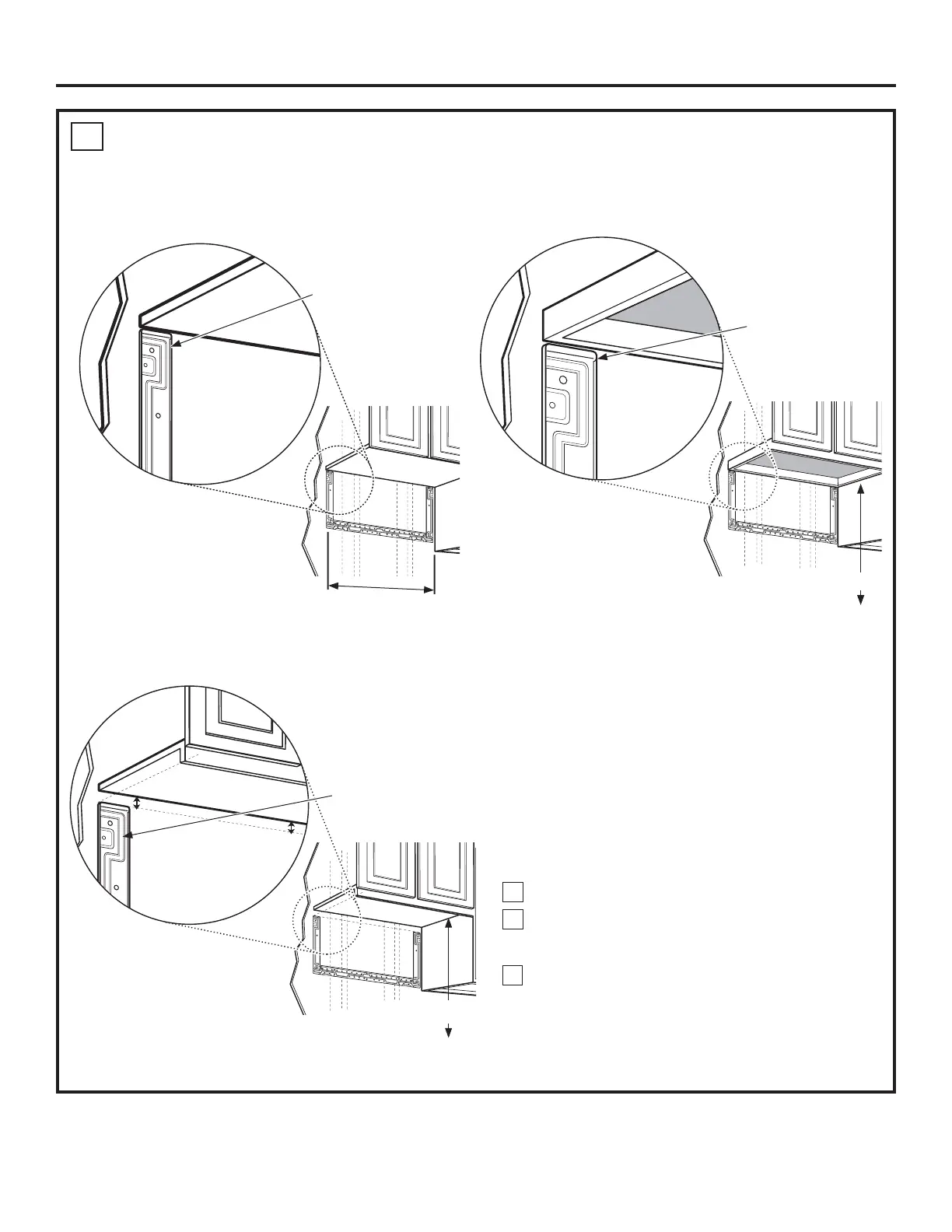

Posición del plato – debajo de gabinetes
de fondo plano
Posición del plato – debajo de gabinetes de
fondo apoyado con frente saliente
Las orejillas del plato de
montaje tocan el fondo
del gabinete
Plato de montaje
con orejillas por
debajo del fondo del
gabinete a la misma
distancia que la
profundidad
del saliente
Por lo menos 30
”
, hasta 36
”
Posición del plato – debajo de gabinetes
de fondo apoyado en un marco
Las orejillas del plato
de montaje tocan el
marco posterior
30
”
hasta la estufa
30
”
hasta la estufa
1
2
3
