POWER ON LOAD
Power on the load in each zone is read in variable Ld.P
Impedance in each zone is read in variable Ld.I.
If zone 1 has a 3-phase load, variable Ld.P.t shows power and Ld.I.t total impedance.
Note that for loads such as IR lamps, impedance can vary greatly based on the power transferred to the load.

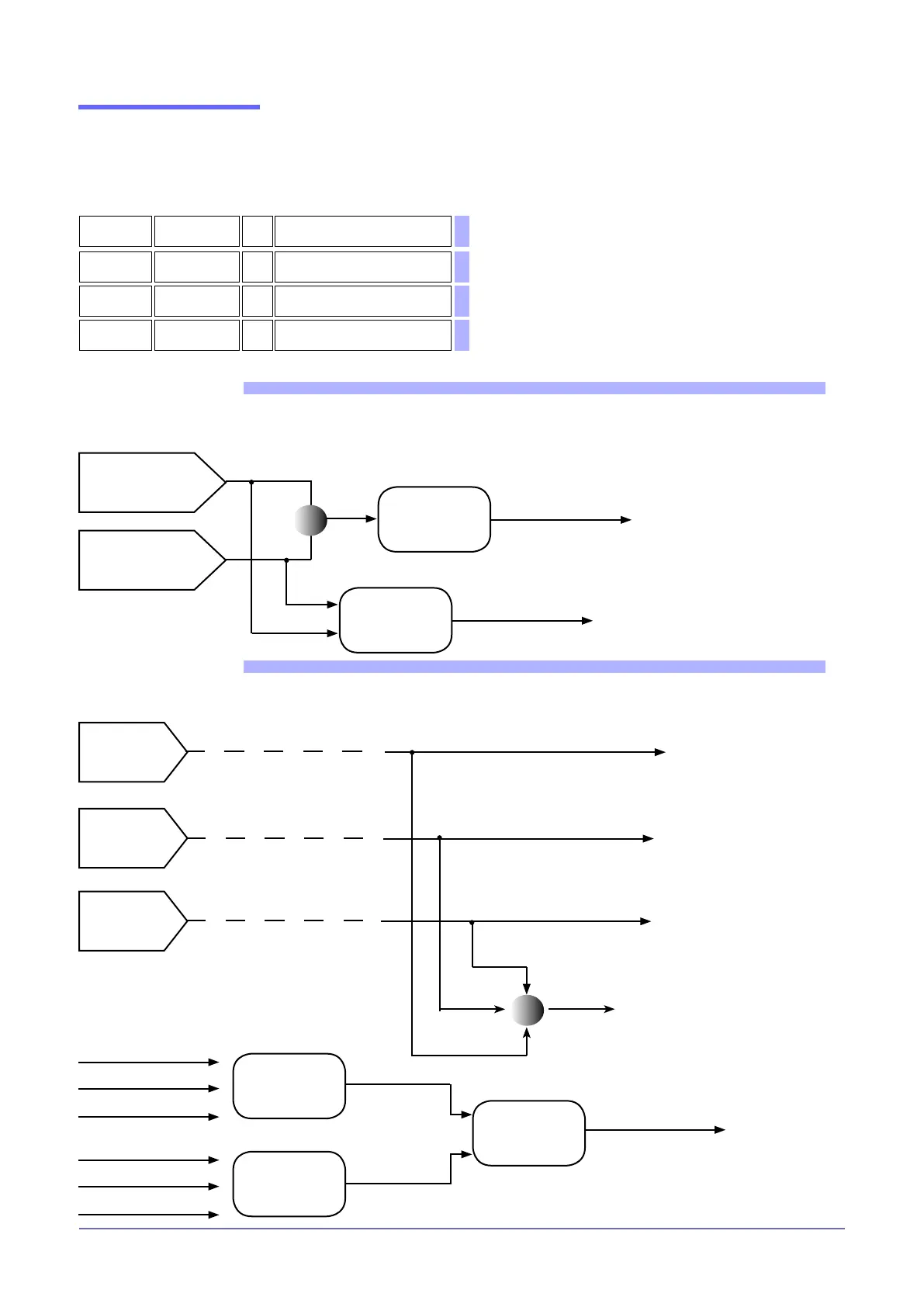

FUNCTIONAL DIAGRAM
Single-phase load
X CoS.F
Variable Ld.P
RMS voltage
value
on load (Ld.V)
active power [W]
RMS current
value
on load (Ld.A)
X
Ld.V/Ld.A
Variable Ld.I
impedance [ohm]
FUNCTIONAL DIAGRAM
3-phase load
Variable Ld.P phase 1
phase1
phase2
phase3
active power [W]
Variable Ld.P phase 2
active power [W]
Variable Ld.P phase 3
active power [W]
+
Ld.P.t
Ld.V phase 1
Ld.V phfase 2
Ld.V phase 3
media
Ld.A phase 1
Ld.A phase 2
Ld.A phase 3
media
Ld.V.t
Ld.A.t
Ld.V.t/Ld.A.t
Ld.I.t
impedance [ohm]
719
Ld.P
R
Power on load
720
Ld.P.t
R
Power on 3-phase load
749
Ld.I
R
Load impedance
750
Ld.I.t
R
Impedance on 3-phase load
