2.1 CONOZCAELGENERADOR
Lea el IVlanualdel Propietarioy las Reglas de Seguridad antes de
porterel generaduren funciunamiento.
Compare el generador con la Figura 3 para familiarizarse con las
ubicaciones de los diferentescontroles y ajustes. Conserveeste manual
parafuturas referencias.
1. interrupter de arranque/parada - Controla la operacion del
generador.
2. Corte de combustible- Va_lvulaentre el tanque de combustible y
el carburador.Apague y agote el combustible del generador para
almacenamientoprolongado.
3. Laces LEDdel panel- Proprocionaniluminacbn delpaneldecontrol
mientraselgenerdorestafuncionando.
4. Receptaculo de cierre de 120/240 voltios AC, 20 amperios -
Suministra la energia electrica para la operacbn de iluminacbn
electrica,herramientas,aparatosy cargas del motor de 120 y/o 240
voltiosAC, 20 amperiosy 60 Hzmonofa,sicos.
5. Receptaculo duplex GFCI de 120 voltios AC, 20 amperius -
Suministra la energia electrica para la operacbn de iluminacbn
electrica, herramientas, aparatos y cargas del motor de
120 voltios AC, 20 amperios y 60 Hz monofasicos. Tambien
proporciona proteccbn con un interrupter de circuito de falla con
conexion a tierra integral, complete con un boton de preston para
"Prueba"y "Reinicio".
6. Interruptoresde circuito(AC)- Losinterruptoresdecircuito del tipo
presionarparareajustar.(modelo49 state) o el interrupterde circuito
de 2 polos (modelos CSA/CARB) estan ajustados a 20 amperios;
esto protegeel generadorcontra sobrecargaelectrica.
7. Horometro- Brindahoras deoperacbn para intervalosde servicio..
8. Barra de energia -Indica la cantidad de energiaque esta siendo
usada desde el generador; cada seccion es aproximadamenteel
20%.
g. Tanquede combustible- Eltanquetiene unacapacidad de 4.5 U.S.
galonesde combustible.
10. Indicadorde combustible-Indica el nivel de combustible en el
tanque.
11. IVlanijas- Pivoteany se retraenpara el almacenamiento. Pulseel
boton de resorte paramover las manijas.
12. Llenado de aoeite - Compruebeel nivel de aceite y agregueaceite
aqui.
13. Oreja de conexiona tierra - Conecteaqui el generadora unatierra
aprobada.Consulte"Come poner a tierra el generador"paraobtener
detalles.
14. 8ilenciador - Incluye el supresorde chispasy silencia el motor.
15. Bujia- Enciendelamezclaaire/combustible(elpanel lateraldebeser
retirado).
16. Filtro de aceite del motor- Filtrael aceite del motor, consulte la
Seccion 3.1 paralos intervalos de servicio apropiados.
17. Ahogador- Se usacuando se arrancael motor frio.
18. Limpiador de aire - Filtra el aire de entradamientrasse Io dirige al
motor.
lg. Drenaje de aceite - Drenalava,lvula para retirar aceite usado del
ca_fretdel motor.
20. Arrancador de retroceso - Se usa para arrancar manualmenteel
motor.
*21.Cartucho decarbon-Absorvelosvaporesdeltanquedecombustible.
22. Valvula de inversion - Pasalos vapores decombustibleal cartucho
de carbon.
23. IVlanguerade recuperation - Instaladoentre la toma de aire del
motor,el filtro decarbon activey el rollo de lava,lvula.
* Solo modelo California.

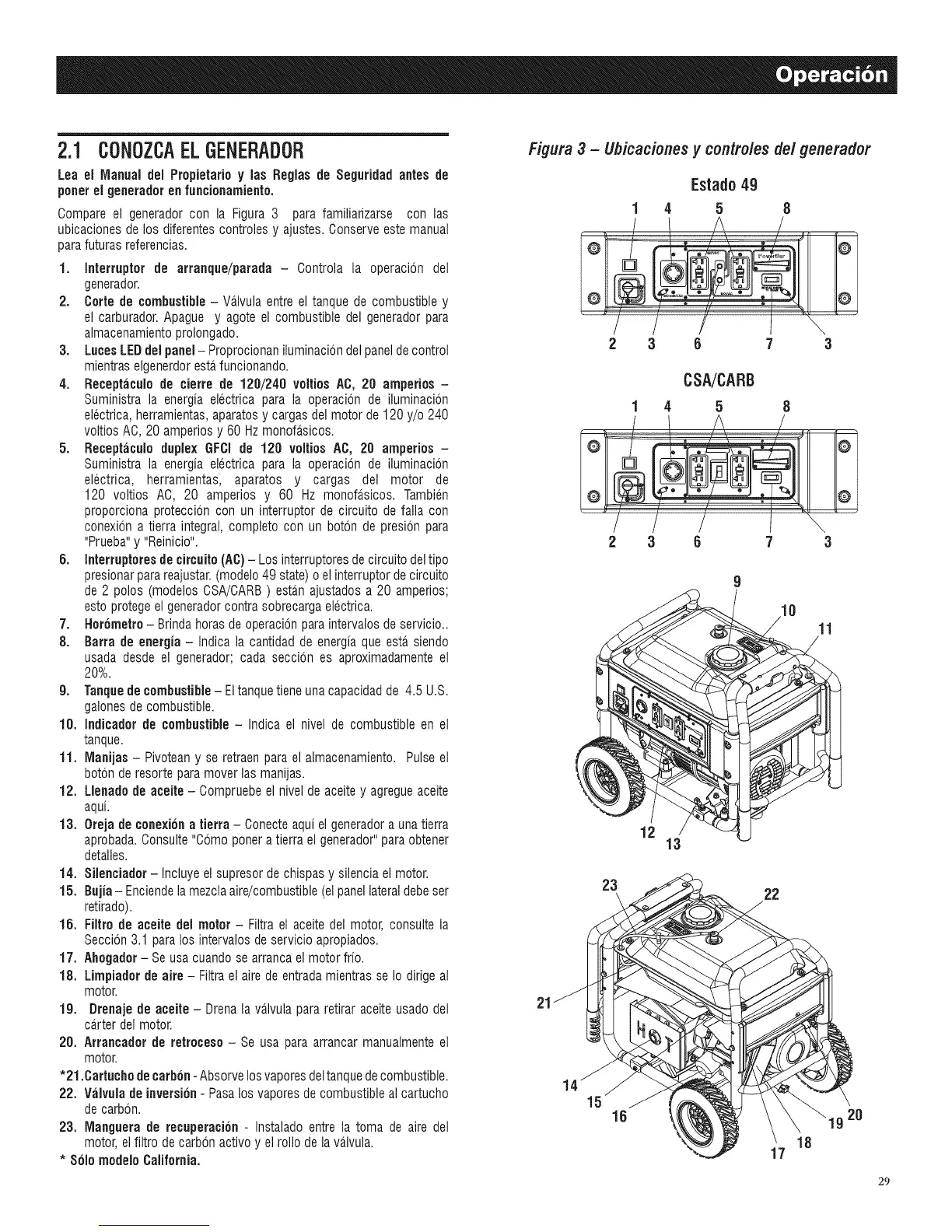

Figura 3 - Ubicaciones y controles de/generador
Estado 49
1 4 5 8
@ @
J / / "/ \
2 3 B 7 3
CSA/CARB
1 4 5 8
2 3 6 7 3
11
12
13
23
22
21
15
1B 20
17
18
29
