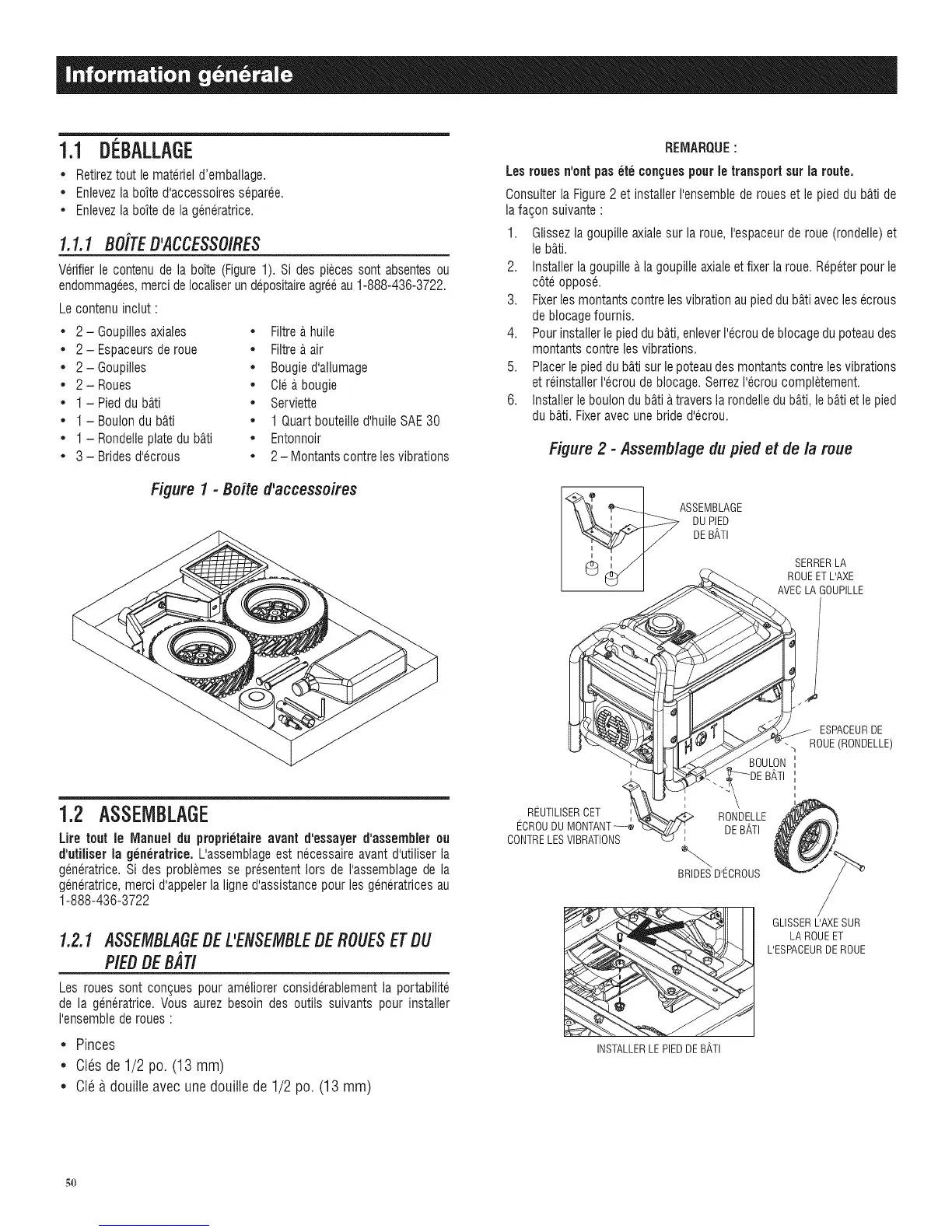

1.1 DI BALLAGE
Retireztout le materield'emballage.
Enlevezla boite d'accessoiress@aree.
Enlevezla bdte de la g6neratrice.
1.1.1 BOiTED'ACCESSOIRES
Verifier le contenu de la bdte (Figure1). Si des pieces sont absentesou
endommagees,merci deIocaliserun d@ositaireagre6au1-888-436-3722.
Lecontenu inclut '
2- Goupillesaxiales Filtrea huile
2- Espaceursderoue Filtrea air
2- Goupilles Bougied'allumage
2-Roues Clea.bougie
1 - Pieddu bD.ti Serviette
1 - Boulondu b_ti 1 Quartbouteilled'huileSAE30
1 - Rondelleplatedu bD.ti Entonnoir
3 - Bridesd'ecrous 2- Montantscontre lesvibrations
Figure 1 - Boite d'accessoires
1.2 ASSEMBLAGE
Life tout le Manuel du propridaire avant d'essayer d'assembler ou
d'utiliser la generatrice. L'assemblageest necessaireavant d'utiliser la
generatrice.Si des problemes se presententIors de I'assemblagede la
gen6ratrice,merci d'appelerla ligne d'assistancepour les gen6ratricesau
1-888-436-3722
1.2.1 ASSEMBLAGEDEL'ENSEMBLEDEROUESETDU
PIEDDEBAil
Les roues sont con(}uespour amdiorer considerablement la portabilite
de la gen6ratrice. Vous aurez besoin des outils suivants pour installer
I'ensemblede roues '
Pinces
CI6sde 1/2 po. (13 mm)
Clea douilleavec unedouillede 1/2 po. (13 mm)
REIVIARQUE
Lesrouesn'ontpasere con(_uespourle transportsur la route.
Consulterla Figure2 et installer I'ensemblede roueset le pied du bD.tide
lafagon suivante:
1. Glissezla goupille axialesur la roue, I'espaceurde roue (rondelle)et
le b_ti.
2. Installerlagoupille a la goupille axialeet fixer la roue. R@@r pour le
c6te oppose.
3. Fixerlesmontantscontre lesvibration aupieddu b_.tiaveclesecrous
deblocagefournis.
4. Pourinstaller lepied dub_ti,enleverI'ecroudeblocagedu poteaudes
montantscontre les vibrations.
5. Placerle pieddub_.tisurle poteaudes montantscontre lesvibrations
etrdnstaller Ncrou deblocage. SerrezI'ecroucompl@ment.
6. Installerle boulondu b_tia traversla rondelledu b_.ti,le b_.tietlepied
du b_.ti.Fixeravec unebride d'ecrou.
Figure 2 - Assemblage du pied et de la mue
SERRERLA
ROUEET L'AXE
AVEC LA GOUPILLE
//- ESPACEURDE
"h ROUE(RONDELLE)
BOULON
BATI
REUTILISERCET
ECROUDU IVIONTANT-_
CONTRELES VIBRATIONS
RONDELLE
DE BATI
BRIDES D'ECROUS
INSTALLERLE PIEDDE BATI
/
GLISSERL'AXEBUR
LA ROUEET
L'ESPACEURDE ROUE
50
