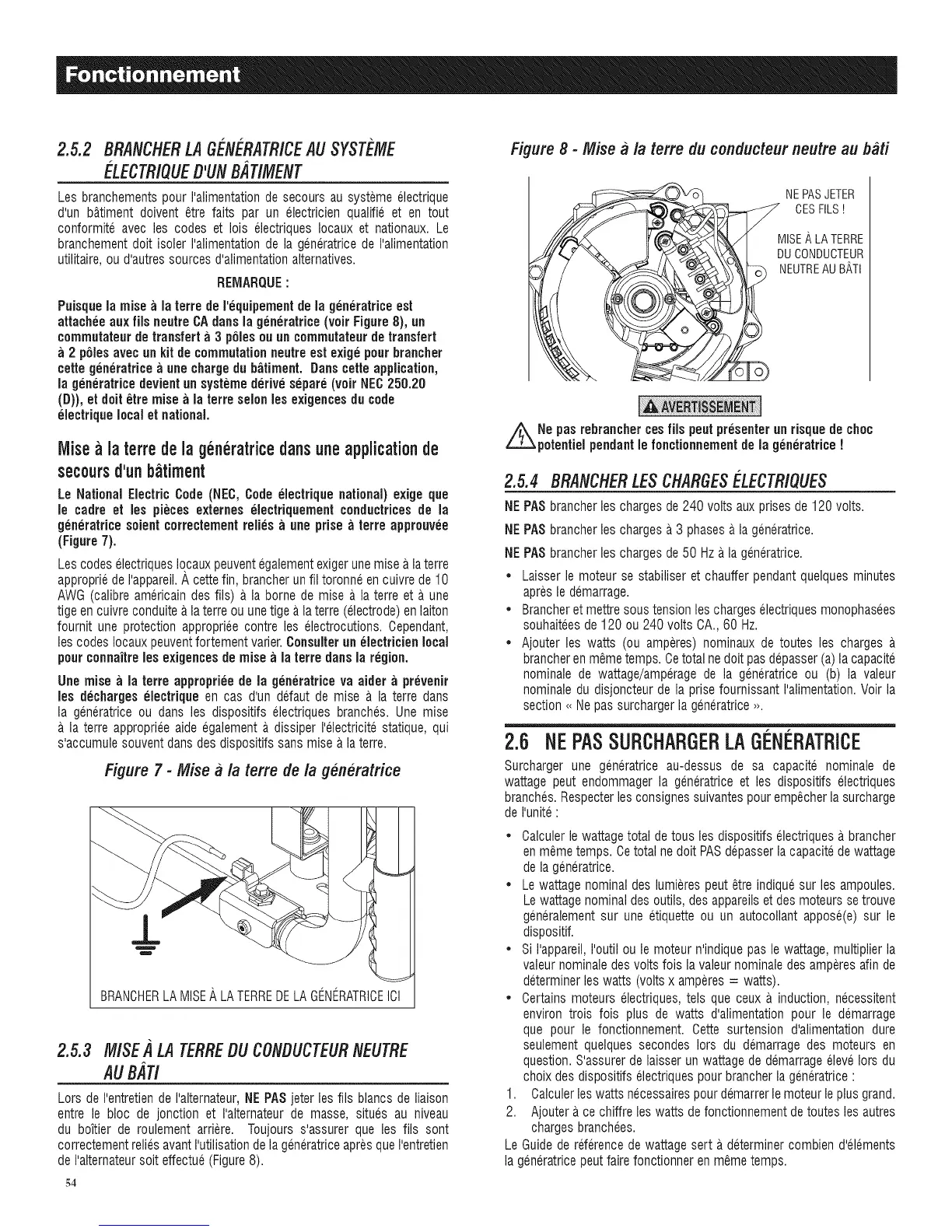

2.5.2 BRANCHERLAGE-NE-RATR/CEAUSYSTt-ME
_LECTRIQUED'UNBAT/MENT
Les branchementspour I'alimentationde secours au systeme electrique
d'un b_timent doivent _tre faits par un electricien qualifie et en tout
conformite avec les codes et lois electriques Iocaux et nationaux. Le
branchementdolt isoler I'alimentationde la generatricede I'alimentation
utilitaire,ou d'autressources d'alimentationalternatives.
REIVlARQUE:
Puisquela raisea la torte deI'equipementdela generatriceest
attacheeauxills neutreCAdartsla generatrice(volt Figure8), un
commutateurdetransferta 3 pClesouuncommutateurdetransfert
2 p_lesavecunkit decommutationneutreestexigepourbrancher
cettegeneratricea unechargedub_timent.Dartscetteapplication,
la generatricedevientunsystemederivesepare(voltNEC250.20
(D)),et dolt_treraisea la terreselonlos exigencesducode
electriquelocalet national.
Misea laterredelageneratricedansuneapplicationde
secoursd'unb_timent
LeNationalElectricCode(NEC,Codeelectriquenational)exigeque
le cadreet los piecesexterneselectriquementconductricesde la
generatricesoientcorrectementretiesa uneprisea torte approuvee
(Figure7).
Lescodes dectriques Iocauxpeuventegalementexiger unemisea laterre
appropriedeI'appareil.A cettefin, brancherunfil toronne en cuivre de10
AWG (calibre americain des ills) a.la borne de mise a la terre eta une
tige en cuivre conduitea.la terre ou unetige a.la terre (electrode)en laiton
fournit une protection appropriee contre les electrocutions. Cependant,
les codes Iocauxpeuventfortement varier.Consulterun electricien local
pourconnaitrelos exigences de raise a la terre dartsla region.
Une raise a la terre appropriee de la generatrice va aider a prevenir
los decharges electrique en cas d'un defaut de mise a_la terre dans
la generatrice ou dans les dispositifs electriques branches. Une mise
la terre approprieeaide egalementa dissiper I'dectricite statique, qui
s'accumulesouventdans des dispositifs sans mise a,la terre.
Figure 7 - Mise a la torte de la generatrice
BRANCHERLAMISE_, LATERREDELAGENIeRATRICEICl
2.5.3 MISEA LATERREDUCONDUCTEURNEUTRE
AUBAT/
Lors de I'entretiende I'alternateur,NEPASjeter les ills blancs de liaison
entre le bloc de jonction et I'alternateurde masse, situes au niveau
du boitier de roulement arriere. Toujours s'assurer que les ills sont
correctementreliesavant I'utilisationde lageneratriceapresque I'entretien
de I'alternateursoit effectue (Figure8).
54
Figure 8 - Mise a la torte du cenducteur neutre au bati
NE PASJETER
CESFILS!
MISEA LA TERRE
DUCONDUCTEUR
NEUTREAU BATI
Nopasrebranchercosills poutpresenterunrisquedechoc
potentielpendantle fonctionnementdela generatrice!
2.5.4 BRANCHERLESCHARGES_LECTR/OUES
NEPASbrancher les chargesde240 volts auxprises de 120 volts.
NEPASbrancher les chargesa_3 phasesa,la generatrice.
NEPASbrancher les chargesde50 Hz a la generatrice.
* Laisser le moteur se stabiliser et chauffer pendantquelques minutes
apresle demarrage.
* Brancheret mettre sous tensionles charges electriquesmonophasees
souhaiteesde 120 ou 240 volts CA.,60 Hz.
, Ajouter les watts (ou amperes) nominaux de toutes les charges a_
brancherenm_metemps. Cetotal nedolt pasdepasser(a) lacapacite
nominale de wattage/amperage de la generatrice ou (b) la valeur
nominale du disjoncteur de la prise fournissant I'alimentation.Voir la
section <,Nepas surchargerla generatrice>>.
2.6 NEPASSURCHARGERLA61 NERATRICE
Surcharger une generatrice au-dessus de sa capacite nominale de
wattage peut endommager la generatrice et les dispositifs electriques
branches.Respecterles consignessuivantes pouremp_cherla surcharge
de I'unite:
* Calculerle wattagetotal de tous les dispositifs electriques a brancher
enm_me temps. Cetotal nedolt PASdepasserla capacitedewattage
de la generatrice.
. Le wattage nominal des lumieres peut _tre indiquesur les ampoules.
Lewattagenominal des outils,des appareilsetdes moteurs setrouve
generalementsur une etiquette ou un autocollant appose(e) sur le
dispositif.
. Si I'appareil,I'outil ou le moteur n'indiquepas le wattage, multiplier la
valeurnominaledes volts fois la valeurnominaledes amperesafin de
determinerles watts (volts x amperes= watts).
. Certains moteurs electriques,tels que ceux a induction, necessitent
environ trois fois plus de watts d'alimentation pour le demarrage
que pour le fonctionnement. Cette surtension d'alimentation dure
seulement quelques secondes Iors du demarrage des moteurs en
question. S'assurerde laisser un wattagede demarrageeleveIors du
choixdes dispositifs electriques pour brancherla generatrice:
1. Calculerleswatts necessairespour demarrerlemoteurle plusgrand.
2. Ajouter ace chiffreles watts defonctionnement detoutes les autres
charges branchees.
Le Guide de referencede wattage sert a determinercombien d'elements
la generatricepeut faire fonctionner enm_me temps.
