Système DRV multiple de l’onduleur DC
5

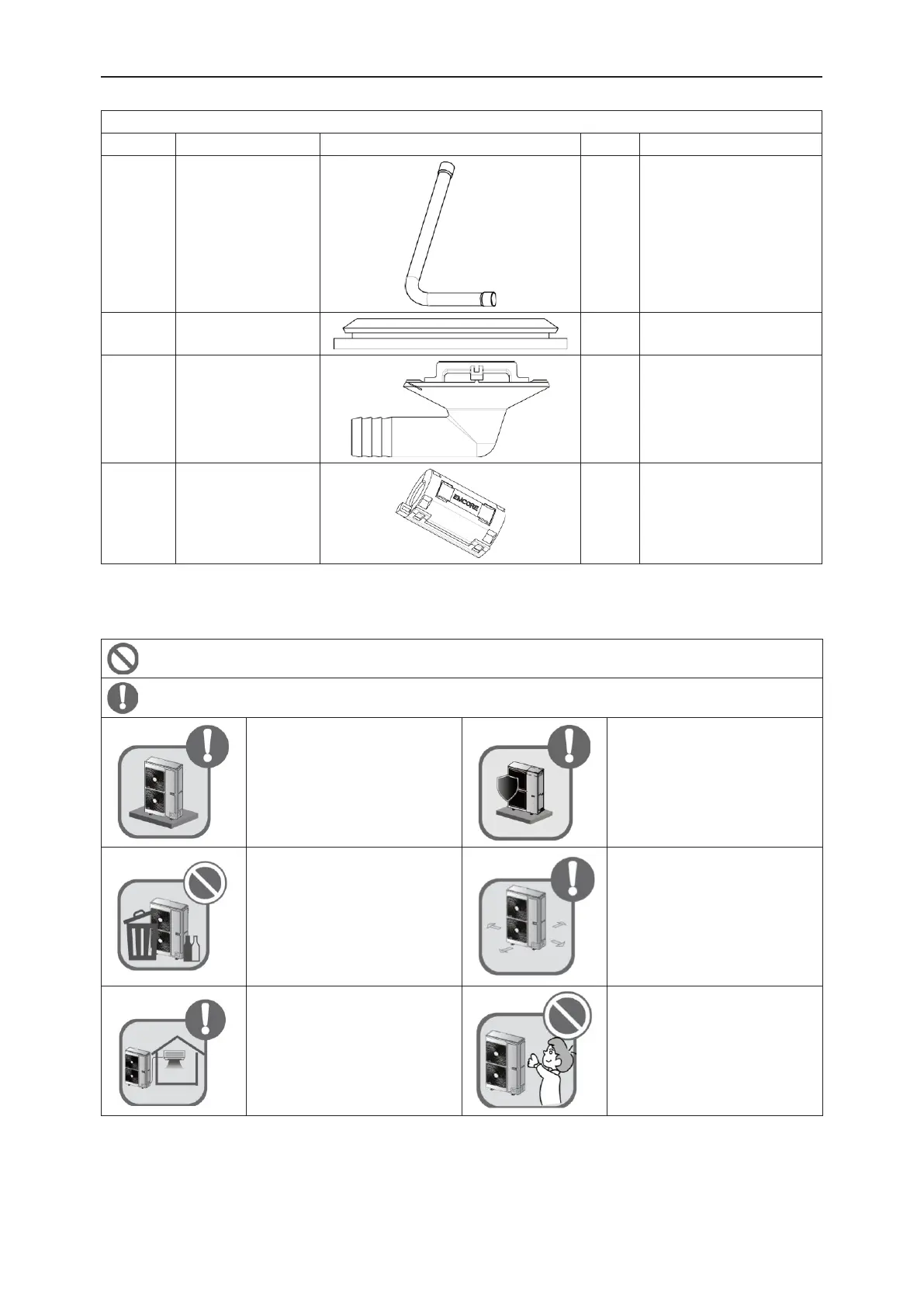

Pièces de l’unité extérieure
N° Nom Apparence Qté Remarque
4
Tuyau
de raccordement
côté gaz
1
Cette pièce est incluse
dans les modèles
suivants :
GMV-H224WL/A-X
GMV-224WL/C-X
5
Bouchondel’orice
d'évacuation
3
6 Joint d’évacuation 1
7 Anneau magnétique 1
Reportez-vous à la
section 4.5.2 pour
découvrir le mode de
fonctionnement détaillé
3.2 Emplacement de pose
Élément interdit ! Un fonctionnement incorrect peut entraîner des blessures voire la mort.
Élément nécessitant un suivi. Un fonctionnement incorrect peut entraîner des blessures ou des dégâts
matériels.
Choisirunemplacementsuf-
samment résistant pour suppor-
ter le poids de l’unité, de sorte
que celle-ci puisse rester droite
et immobile.
L’emplacement de l’installation
doit supporter des vents vio-
lents, un typhon ou un séisme.
L’unitédoitêtreinstalléede
manière stable.
Veillez à maintenir l’unité
éloignéedesgazinammables,
explosifs et corrosifs, ou des gaz
rejetés.
Assurez-vous que l’emplace-
mentdisposedel'espacesuf-
sant pour l’échange de chaleur
et la maintenance, de sorte que
l’unité puisse fonctionner de ma-
nièreableavecuneventilation
adéquate.
L’UE et l’UI doivent rester le plus
prochepossibleanderéduire
la longueur du tuyau de réfrigé-
rant et les coudes.
Choisissez un emplacement
hors de portée des enfants.
Conservez l’unité à l’écart des
enfants.
Sil’UEesttotalemententouréedemurs,veuillezvousreporterauxguressuivantespourles
dimensions de l’espace :
