Système DRV multiple de l’onduleur DC
13
Puissance nominale de l’UI C (kW) Tuyau de gaz (mm) Tuyau de liquide (mm)
C≤2,8 Φ9,52 Φ6,35
2,8<C≤5,0 Φ12,7 Φ6,35
5,0<C≤14,0 Φ15,9 Φ9,52
14,0<C≤16,0 Φ19,05 Φ9,52
16,0<C≤28,0 Φ22,2 Φ9,52
Remarque : Si la distance entre l’UI et le tuyau de branchement le plus proche dépasse 10 m,
letuyaudeliquidedel’UI(puissancenominale≤5,0kW)doitêtreélargi.
4.3 Installation du tuyau de raccordement
4.3.1 Précautions d’installation du tuyau de raccordement
(1) Veuillez respecter les principes suivants durant le raccordement des tuyaux : Le tuyau de
raccordementdoitêtreaussicourtquepossible,toutcommeladifférencedehauteurentre
les unités intérieure et extérieure. Limitez au maximum le nombre de coudes. Le rayon de
courburedoitêtreleplusgrandpossible.
(2) Soudez le tuyau de raccordement entre les unités intérieures et extérieures. Veuillez
respecter strictement les exigences du processus de soudure. Les tuyaux en colophane et
les petits trous ne sont pas autorisés.
(3) Le rayon de courbure des pièces doit dépasser 200 mm. Remarquez que les tuyaux ne
peuventpasêtrecintrésoutordusdemanièrerépétée;sinonlematériaurisquededurcir.
Necintrezetnetordezpaslestuyauxplusdetroisfoisdanslamêmeposition.
4.3.2 Processus d'évasement
(1) Utilisez le coupe-tuyau pour découper le tuyau de raccordement s’il est déformé.
(2) Orientez le tuyau vers le bas si des morceaux de ferraille pénètrent à l’intérieur au cours de
la découpe. Éliminez les bavures après la découpe.

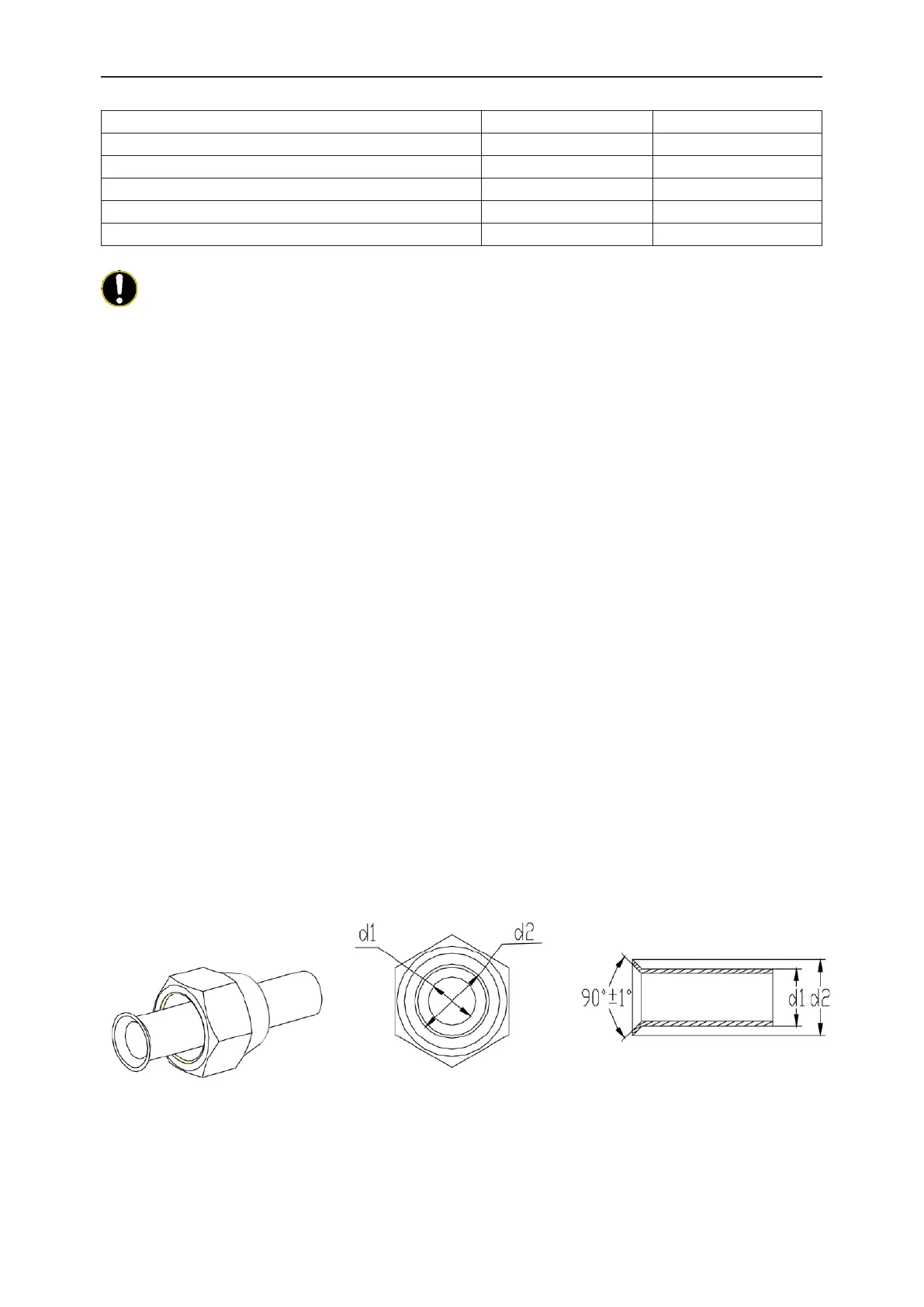

(3) Retirez l’écrou d'évasement raccordant le tuyau de raccordement intérieur à l’unité ex-
térieure.Utilisez ensuitel’outil d'évasementpourxer l’écroud'évasement dansle tuyau
(comme indiqué dans la Fig.10).
(4) Vériezsilapièceestévaséedemanièreuniformeetsielleprésentedescassures.
Fig. 10
