Système DRV multiple de l’onduleur DC
20
delasoupapedutuyaudeliquidedel’unitéextérieure.Silaquantiténécessairenepeutpasêtre
remplie rapidement à cause d’une augmentation de pression du tuyau, réglez l’unité sur démarrage
de refroidissement et remplissez le réfrigérant à partir du clapet anti-retour de basse pression de
l’unité extérieure.

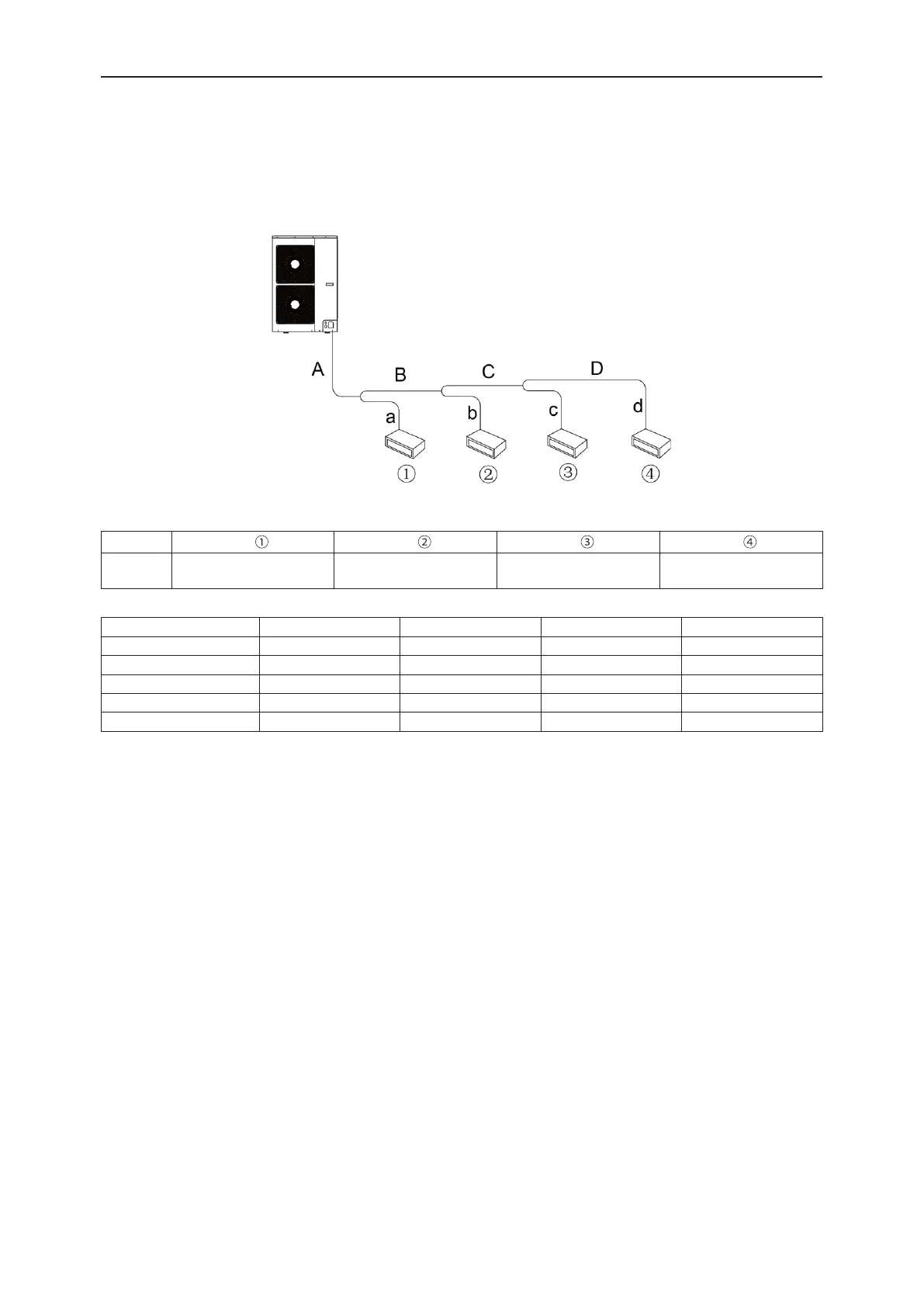

(3) Exemple de calcul.
Extérieur
Intérieur
Fig. 27
UI
N°
UI
UI UI UI
Modèle
Unité gainable
GMV-ND72PL/B-T
Unité gainable
GMV-ND50PL/B-T
Unité gainable
GMV-ND36PL/B-T
Unité gainable
GMV-ND25PL/B-T
Tuyau de liquide :
N° A B C D
Dimensions du tuyau
Φ9,52 Φ9,52 Φ9,52 Φ6,35
Longueur 10m 5m 5m 5m
N° a b c d
Dimensions du tuyau
Φ9,52 Φ6,35 Φ6,35 Φ6,35
Longueur 3m 3m 2m 1m
Longueur totale de chaque tuyau de liquide
Φ9,52:A+B+C+a=10+105+5+3=23m
Φ6,35:D+b+c+d=5+3+2+1=11m
Donc, la quantité minimale de réfrigérant supplémentaire = 23×0,054+11×0,022=1 264 kg
4.5 Câblage électrique
4.5.1 Remarques sur le câblage
(1) Posez les unités conformément aux normes de câblage nationales.
(2) Utilisezunealimentationspéciqueauclimatiseuretassurez-vousqu’ellecoïncideavecla
tension nominale du système.
(3) Ne tirez pas sur le cordon d'alimentation.
(4) Toutel’installationélectriquedoitêtreréaliséepardestechniciensqualiésconformément
aux lois et réglementations locales, ainsi qu’à ce manuel d'utilisation.
(5) Lecalibreducâbled'alimentationdoitêtresufsammentlarge.Uncâbled'alimentationou
deconnexionendommagésdoiventêtreremplacéspardescâblesélectriquesspéciques.
(6) Silecordond'alimentationestendommagé,ildoitêtreremplacéparlefabricant,sonagent
d'entretienoutoutepersonnequaliéeassimilée,and'évitertoutrisque.
(7) Undisjoncteur,dotéd'unécartde contactd'aumoins3mmsurtouslespôles,doitêtre
branchéaucâblagexe.
