4.2 Tuyau de raccordement

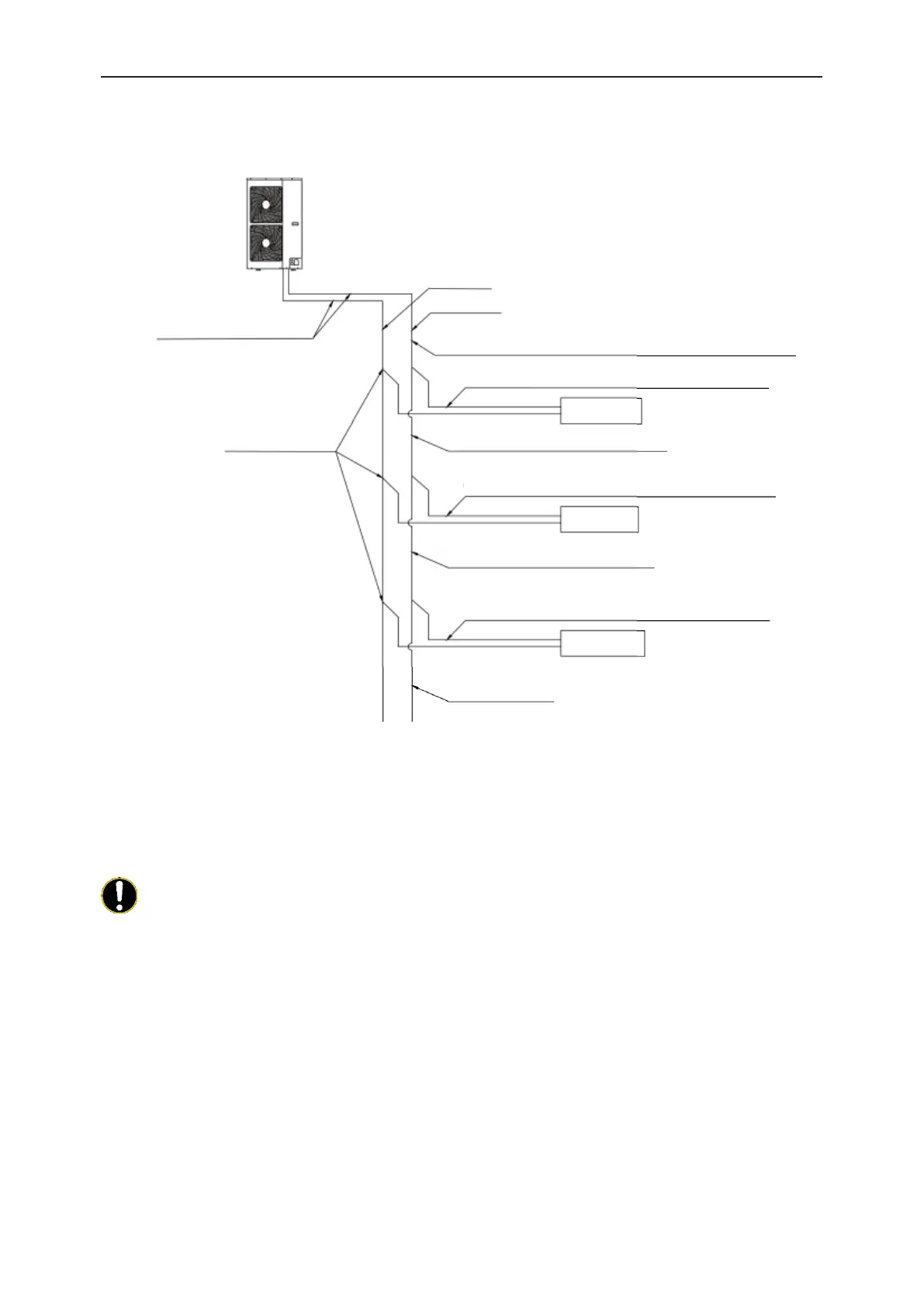

4.2.1 Schéma de raccordement de la tuyauterie
Tuyau de gaz
Tuyau de liquide
Tuyau de raccordement entre l’UE
et le premier branchement intérieur
Tuyau de raccordement entre branchements intérieurs
Tuyau de raccordement entre branchements intérieurs
Tuyau de raccordement entre branchement intérieur et UI
Tuyau de raccordement entre branchement intérieur et UI
Tuyau de raccordement entre branchement intérieur et UI
Branchements des UI
Branchements des UI
Tuyau de raccordement extérieur
UI 1
UI 2
UI 3
UE
Fig. 4
4.2.2 Différence de longueur et hauteur autorisée pour le tuyau de raccordement
Le tuyau de branchement en Y est utilisé pour connecter les unités intérieures et extérieures. La
méthodedeconnexionestindiquéesurlagureci-dessous:
Remarque : La longueur équivalente d’un tuyau de branchement en Y est de 0,5 m.
