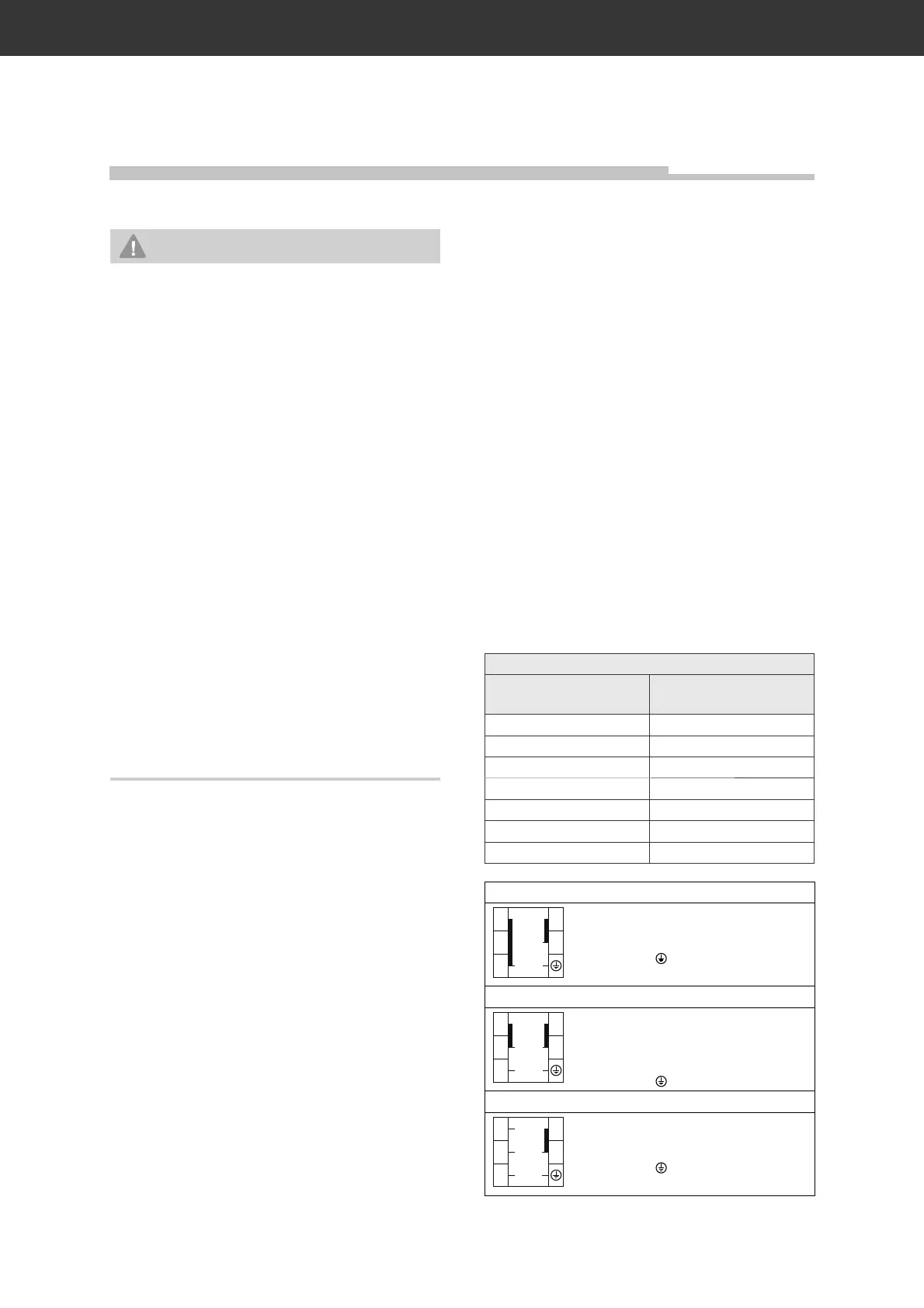

Netzanschluss – Hinweise für den Installateur
Seite DE-33
Netzanschluss – Hinweise für den Installateur
WARNUNG
Stromschlag- / Brandgefahr!
Unsachgemäßer elektrischer Anschluss
kann zu elektrischem Schlag und/oder
Kurzschluss führen.
■ Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elekt-
rofachkraft erfolgen, die beim örtli-
chen Energieversorgungsunterneh-
men zugelassen ist, z.B. unser Service
(siehe Seite DE-38). Nur so haben Sie
unsere Garantie und ausreichende
Sicherheit.
■ Da das Gerät nicht über eine zugäng-
liche Trennvorrichtung allpolig vom
Netz getrennt werden kann, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
Anschlussbedingungen
– Die zulässigen Bemessungsspannungen
und die Bemessungsaufnahme des Geräts
finden sich in Kapitel „Technische Daten“
auf Seite DE-43.
– Je nach erlaubter Anschlussart muss
– der Leitungsquerschnitt gewählt werden
– die Kontaktbrücken eingesetzt bzw. ent-
fernt werden (siehe Tabelle und Schalt-
bilder rechts).
– Die verwendete Netzanschlussleitung
muss den Bestimmungen der DIN EN
60335-1 entsprechen (z. B. Typ H05RR-F).
– Es ist eine separate Stromversorgung er-
forderlich.
– Beim Anschluss müssen die VDE-
Bestimmungen sowie die „Technischen
Anschlussbedingungen“ beachtet werden.
Berührungsschutz muss gewährleistet sein.
Netzleitung anschließen
Die Klemmleiste und die Anschlusspläne be-
finden sich hinten auf der Oberseite.
1. Schalten Sie vor dem Zugang zu den An-
schlussklemmen alle Versorgungsstrom-
kreise aus und sichern Sie diese gegen
Wiedereinschalten.
2. Vergewissern Sie sich, dass die Anschluss-
leitungen allpolig spannungsfrei sind und
eine wirksame Erdung möglich ist.
3. Klemmen Sie die Adern und ggf. die bei-
liegenden Messingbrücken gemäß der
nachfolgend abgebildeten Schaltbilder an
die entsprechenden Kontaktklemmen der
Backofenanschlussdose an.
4. Verlegen Sie das Anschlusskabel so hinter
dem Backofen, dass es die Rückwand des
Backofens nicht berührt. Während des Be-
triebs wird dessen Rückwand heiß.
Kleinster Querschnitt der Leiter
Bemessungsstrom
des Geräts in A
Nennquerschnitt
in mm
2
> 3 und ≤ 60,75
> 6 und ≤ 10 1,0
> 10 und ≤ 16 1,5
> 16 und ≤ 25 2,5
> 25 und ≤ 32 4
> 32 und ≤ 40 6
> 40 und ≤ 63 10
230 V 1N~ / 50 Hz
L1
N
PE
3
2
1
4
5
L1 an 123 (gebrückt)
N an
45 (gebrückt)
(PE) an
400 V 2N~ / 50 Hz
L2
L1
N
PE
3
2
1
4
5
L1 an 1
L2 an 23 (gebrückt)
N an
45 (gebrückt)
(PE) an
400 V 3N~ / 50 Hz
L2
L3
L1
N
PE
3
2
1
4
5
L1 an 1, L2 an 2, L3 an 3
N an
4 5 (gebrückt)
(PE) an
L1 – L3: Phase(n), N: Null-Leiter,
PE: Schutzleiter (Erde).
