13
Außenluft-Boxen
Montage- und Betriebsvorschrift
KAPITEL 5
BENUTZERWARTUNG
5.0 Benutzerwartung
Es ist keine Benutzerwartung vorgesehen.
Alle anfallenden Wartungsarbeiten sowie die Reinigung dürfen nur durch eine Elektrofachkraft erfolgen.
Alle nachfolgenden Informationen und Anweisungen sind nur für eine
autorisierte Elektrofachkraft
bestimmt!
6.0 Konstruktiver Aufbau
6.1 Montage – Einbau / Abhängepunkte
WARNUNG
Der schwere Deckel kann Sie stoßen oder Ihre Finger quetschen!
Sicherheitshandschuhe tragen, beim Öffnen nicht im Ausschwenkbereich des Deckels aufhalten!
ALB.. werden serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert.
Nach Entfernen der Verpackung und vor Montagebeginn sind folgende Punkte zu überprüfen:
– liegen Transportschäden vor,
– gebrochene bzw. verbogene Teile
– Freilauf des Laufrades
– Die Befestigung erfolgt über vier L-förmige Montageprofile, die mit dem Gerätegehäuse verbunden sind. Die Montage
des Gerätes ist in allen laut Abb. 2 zulässigen Positionen möglich. Bei Ausblasstutzen nach oben (Ventilator oben),
bis Vorlauftemperatur +60 °C möglich. Bei Ausblasstutzen nach unten, ohne Beschränkung der Vorlauftemperatur
möglich. Für Filterreinigung-/austausch und Service auf gute Gerätezugänglichkeit achten.
– Die ALB.. können direkt in den/die Kanal/Rohrleitung montiert werden. Bei Bedarf ist der Körperschallübertragung
durch Verwendung von Schwingungsdämpfern und Segeltuchstutzen entgegenzuwirken (siehe Zubehör).
– Eine ausreichend lange, gerade Rohrstrecke (500 mm) vor und hinter dem Gerät ist zur Verhinderung von Leistungs -
minderung und Geräuscherhöhung vorzusehen.
– Das Gehäuse darf bei der Montage nicht deformiert oder verzogen werden, die ALB.. dürfen nur an ausreichend feste
und tragfähige Untergründe mit hierfür geeigneten Befestigungsmitteln montiert werden (Gewichtsangaben auf dem
Lüftungsgerät).
– Eine ausreichende Nachströmung abhängig vom eingesetzten Ventilator ist zu gewährleisten! Ggf. Anweisungen aus
DIN 1946-6 beachten.
Bei Installation unter abgehängten Decken muss eine Revisionsöffnung in Größe des Gehäusedeckels
vorgesehen werden.
ACHTUNG
KAPITEL 6
MONTAGE UND
INBETRIEBNAHME
Abluftstutzen
Klemmenkasten
Ansaugstutzen
R
e
v
i
s
i
o
ns
k
l
a
p
p
e
(
b
e
i
d
s
e
i
t
i
g
)

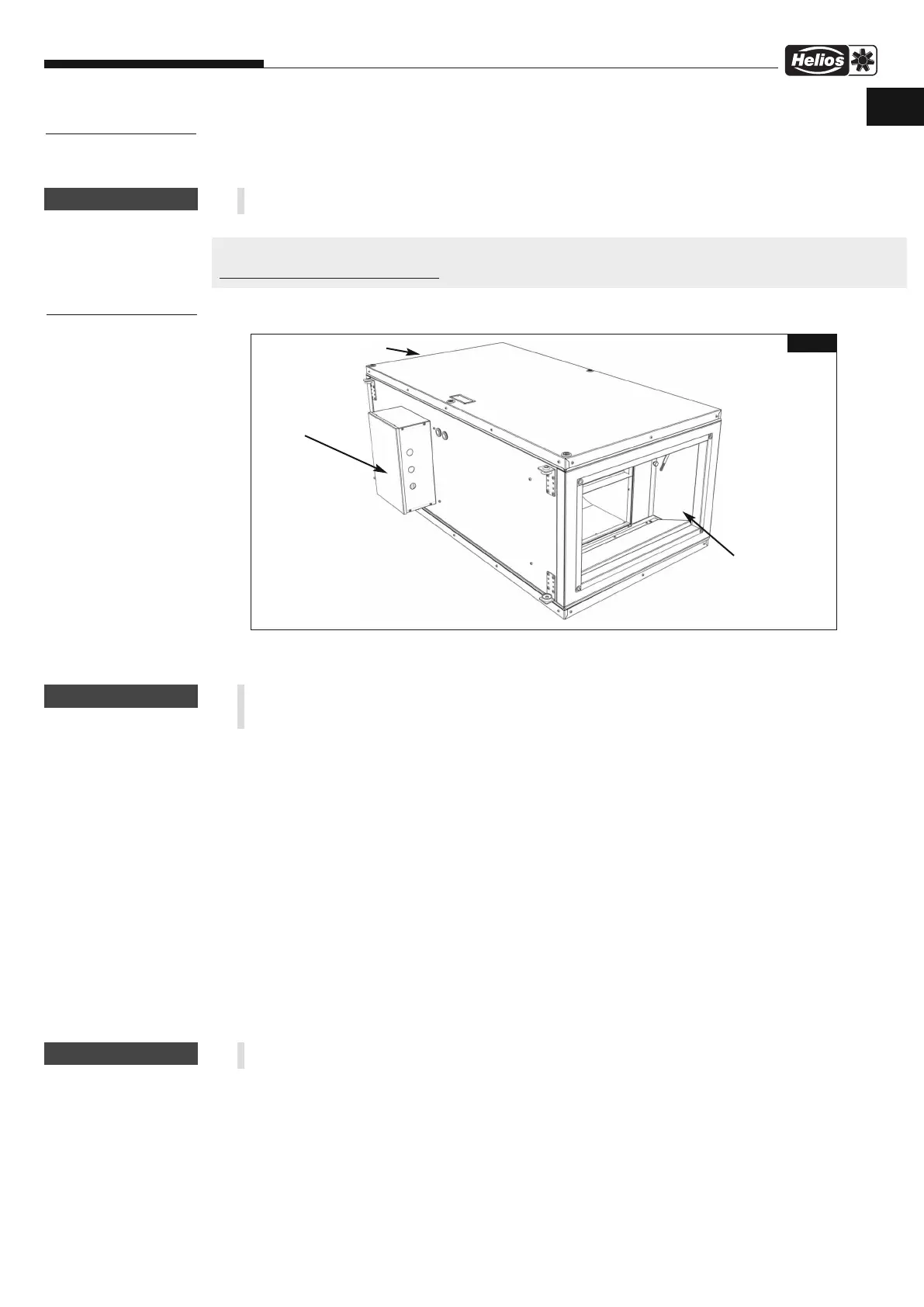

Abb.1
WARNUNG
ACHTUNG
nm
D
