15
Außenluft-Boxen
Montage- und Betriebsvorschrift
Anschluss Schutzleiter (PE) über PE-Klemme (Abb. 5),
Anschluss der Stromzufuhr über Hauptschalter (Abb. 4):
1 ~ 230V L1/N/
3 ~ 400V L1/L2/L3/N/
(L1= Steuerphase)
Leitung nie über scharfe Kanten führen!
Drehrichtung des angeschlossenen Ventilators überprüfen!
6.3 Anschluss des Warmwasser-Heizregisters (Typen ..WW)
Die Montage darf nur von einer Fachfirma durchgeführt werden, die gleichzeitig die Druckprobe der
Verbindung durchführt.
- Max. zulässige Wassertemperatur ist +90 °C
(das Warmwasser-Heizregister muss dampffrei sein).
- Max. zulässiger Wasserdruck 16 Bar.
- Wasseranschluss: Außengewinde G1.
- Die Geräte sind mit einem Frostschutzfühler ausgerüstet. Der Frostschutz ist bereits angeschlossen und eingestellt.
Voraussetzung für einwandfreie Funktion:
- Die angeschlossene Heizungsanlage muss immer Warmwasser bereitstellen.
Die Wärmebereitstellung während der Nachtabsenkung der Heizungsanlage ist sicherzustellen.
- Die Heizungsanlage darf nicht abgeschaltet werden (Urlaubszeit, Wochenende)
- Die Lüftungsanlage muss immer mit einer (elektrischen) Außenverschlussklappe ausgerüstet sein, damit kein
Kaltlufteinfall bei ausgeschalteter Lüftungsanlage möglich ist.
- Die ALB muss immer frostfrei aufgestellt sein.
- Wärmebereitstellung durch Nachtabsenkung der Heizungsanlage.
Bei abgeschalteter Netzspannung besteht Frostgefahr!
6.4 Anschluss externer Komponenten
6.4.1 Anschluss Bedienteil (Abb. 7)
Zum Starten des Lüftungsgeräts ist das Bedienteil anzuschließen.
- Entfernen der Sicherungsschraube vom unteren Teil des Bedienteils.
- Öffnen des Gehäuses des Bedienteils.
- Aussparung für das Kabel ausschneiden.
- Steuerleitung an die RJ-Buchse im Bedienteil anschließen.
- Bedienteil an einer Wand befestigen.
- Gehäuse schließen und mit der Schraube sichern.
- Das andere Ende der Steuerleitung an beliebige, freie RJ-Buchse
in der Platine der ALB anschließen.
- maximale Leitungslänge 50 m.
- Die Steuerleitung ist nur mit entsprechendem Abstand zu Netzleitungen zu führen.
- Der Steckverbinder muss beim Anschließen einrasten.
- Bei der Befestigung der Steuerleitung an die Wand o. ä. darf ihre Isolierung nicht beschädigt werden.
- Wird die Steuerleitung nicht direkt nach der Montage angeschlossen, müssen ihre Enden isoliert werden.
- Der Steckverbinder der Steuerleitung darf weder mit Wasser noch anderen Flüssigkeiten in Kontakt kommen.
ACHTUNG

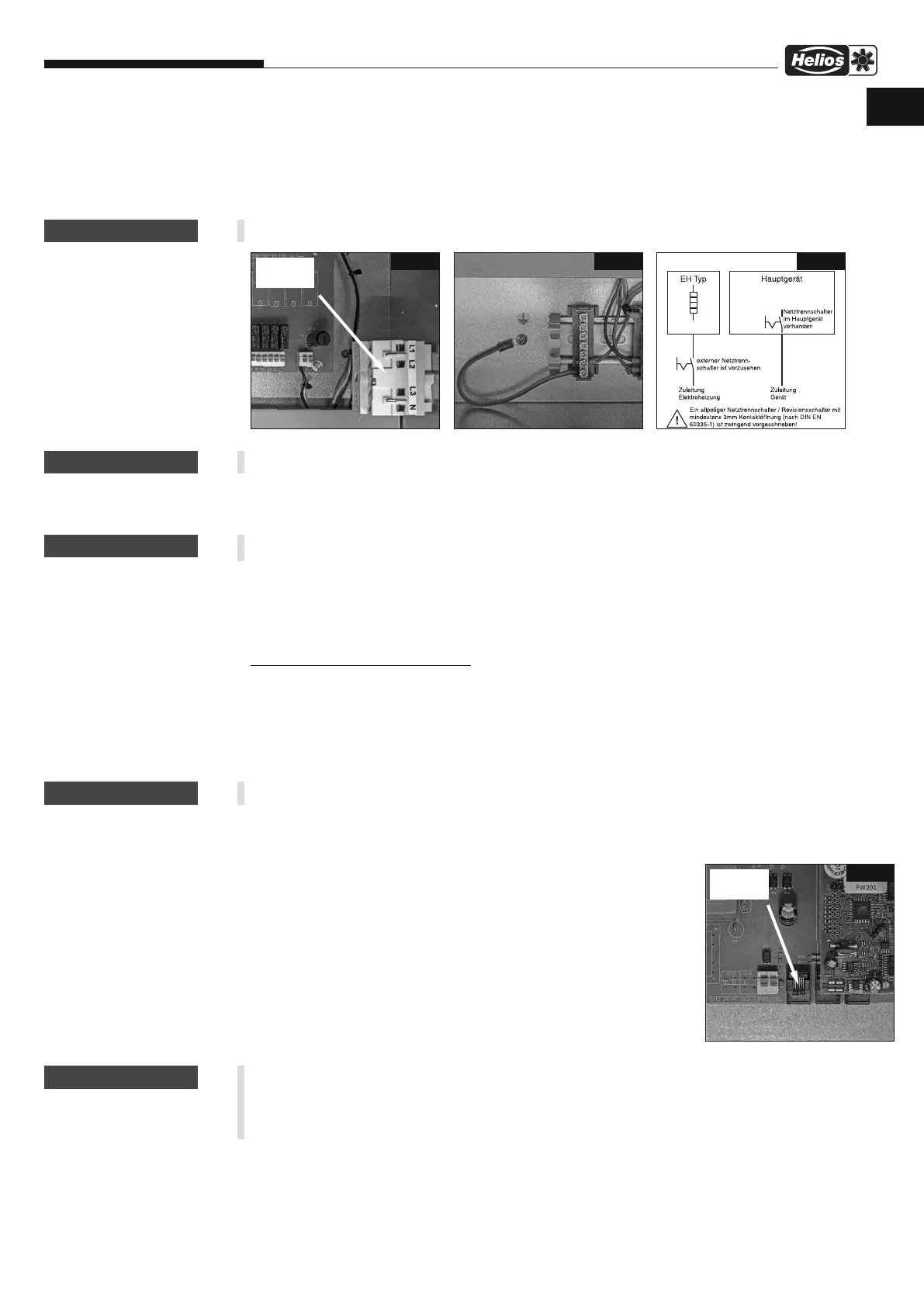

Abb.4 Abb.5 Abb.6
Stromzufuhr
L
1, L2, L3
ACHTUNG
ACHTUNG
ACHTUNG
Abb.7
ACHTUNG
D
RJ-Buchse
