6.2 Elektrischer Anschluss
Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Anschlussraums ist das Gerät allpolig vom
Netz zu trennen und gegen unerwünschtes Wiedereinschalten zu sichern!
– Der elektrische Anschluss, bzw. die Inbetriebnahme darf nur von einer autorisierten Elektrofachkraft entsprechend
den Angaben im Gerät und den beiliegenden Anschlussplänen ausgeführt werden.
– Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die Technischen Anschluss -
bedingungen der Energieversorgungsunternehmen sind unbedingt zu beachten!
– Ein allpoliger Netztrennschalter / Revisionsschalter mit mindestens 3 mm Kontaktöffnung (DIN EN 60335-1) ist für
Typen ..WW bereits montiert (Abb. 4). Für Typen ..EH ist ein zusätzlicher Revisionsschalter vor der Elektroheizung
vorzusehen. (Abb. 6).
– Netzform, Spannung und Frequenz müssen mit den Angaben des Typenschilds übereinstimmen.
– Bei Montage der elektrischen Zuleitungen ist zu beachten, dass bei Wasserbeaufschlagung kein Eindringen entlang
der Leitungen möglich ist.
– Zur Montage der Anschlusskabel dienen die seitlichen Durchführungen im Klemmenkasten. Bei Durchführung der
Kabel ist darauf zu achten, dass die elektrische Schutzart erhalten bleibt.
– Klemmenbezeichnungen entsprechen dem Anschlussplan im Klemmenkasten.
– Die Anschlüsse aller Steckverbindungen im Klemmenkasten müssen so ausgeführt sein, dass es nicht zur Beschädigung
kommt.
14
Außenluft-Boxen
Montage- und Betriebsvorschrift
R
EVISIONS-
Ö
FFNUNG
(BEIDSEITIG)

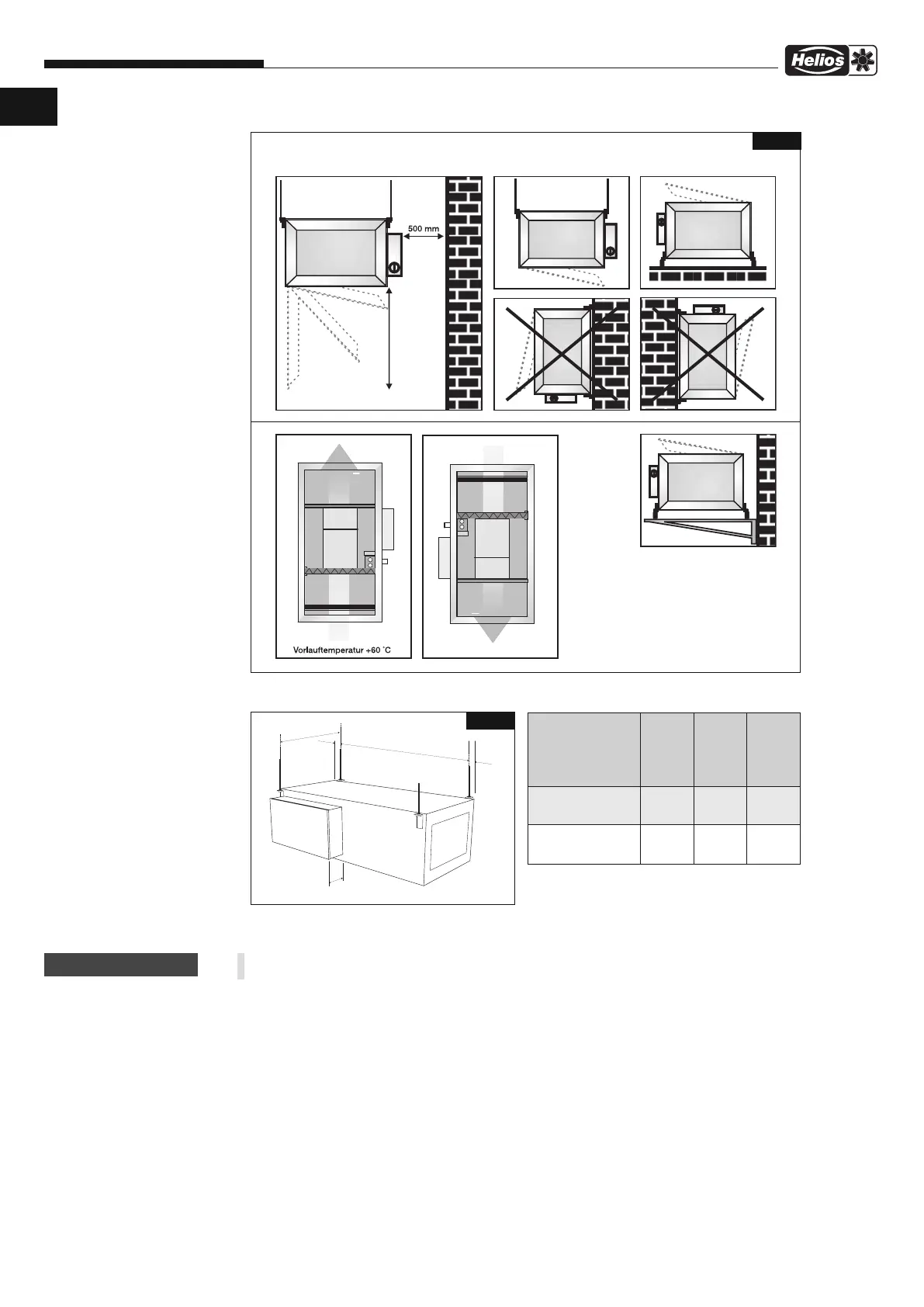

Abb.2
Montagepositionen
(Blick auf Ausblasseite)
Type B L O
ALB 220/4/50/30.. 652 1045 123
ALB 280/4/60/35.. 750 1085 153
ACHTUNG
D
Abb.3
L
B
O
59
59
