4 DE

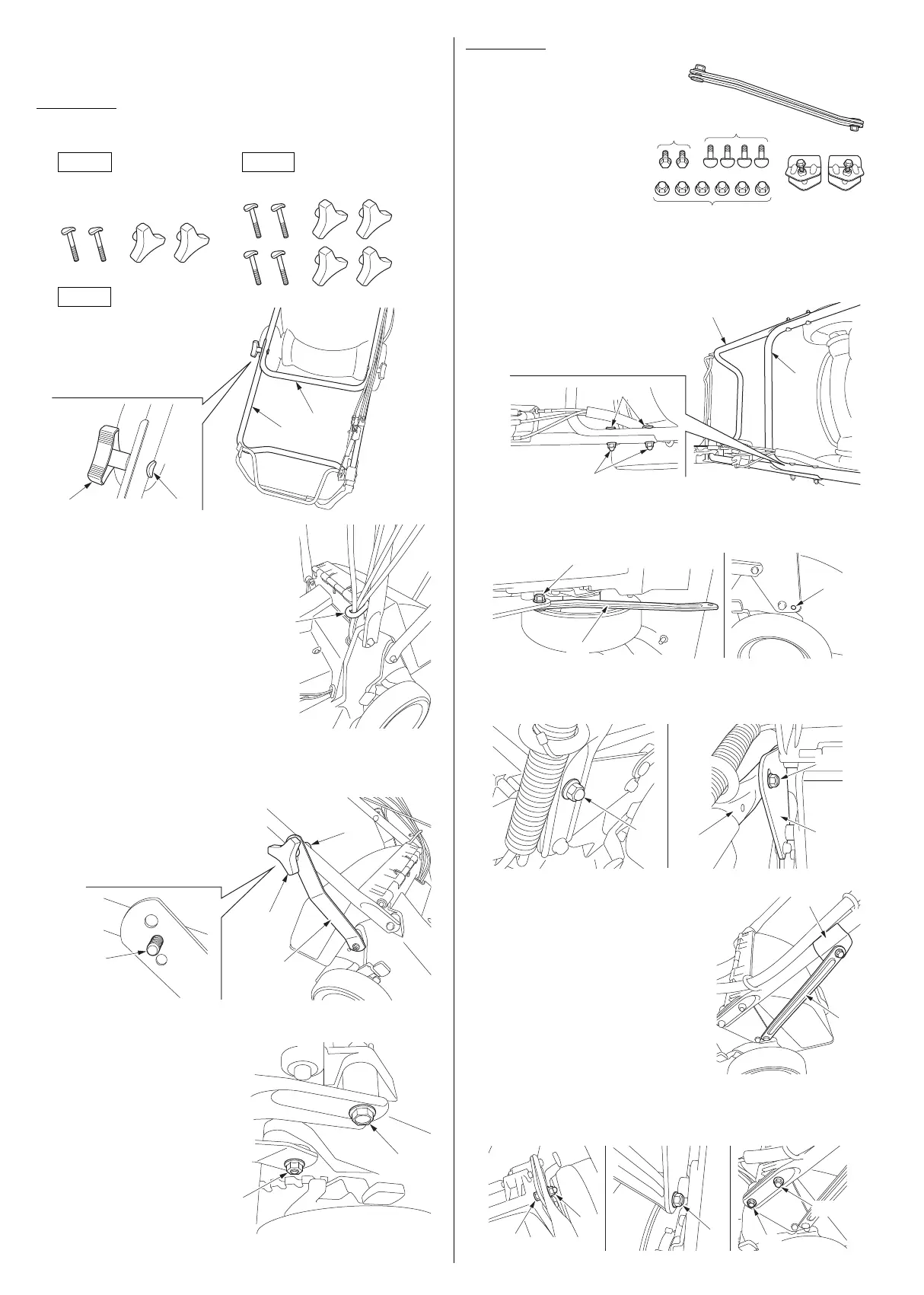

ERSTMONTAGE
MONTAGE DES GRIFFS
Bei HRD536:
1. Die Teile sind im Lieferumfang enthalten, aber von dem Gerät
getrennt gepackt.
2. Klappen Sie das Griffrohr aus und
führen Sie die Kabel in die
Kabelführung [5] ein.
3. Schrauben Sie die Schraube [6] und die Mutter [7] auf jeder Seite
des Geräts fest. Am Haltegriff [8] können Sie zwischen 3
Positionen wählen. Wählen Sie die für Ihre Größe beste Position.
4. Ziehen Sie die Mutter [9]
und die Schraube [10]
fest.
Bei HRH536:
1. Die Teile sind im Lieferumfang
enthalten, aber von dem
Gerät getrennt gepackt.
[11] : 2 Stützen mit 2
Schrauben
[12] : 4 Schrauben
[13] : 2 Schrauben
[14] : 6 Muttern
[15] : 2 Winkel mit 2
Schrauben
2. Befestigen Sie den oberen Griff [16] am unteren Griff [17] mit 2 Schrauben
[12] und 2 Muttern [14] auf jeder Seite. Achten Sie darauf, dass Sie das
Kabel unter dem unteren Griff wie in der Abbildung dargestellt führen.
3. Befestigen Sie die Stütze [11] an dem Gerät (Führen Sie die
Schweißschraube in Loch [a]) mit der Mutter [b] an der Stütze.
Schrauben Sie die Stütze mit der Hand fest.
4. Verwenden Sie die Schraube [13] und die Mutter [14] um das untere Griffrohr
[17] und mit dem Griffsteg [18] zu verbinden. Auf beiden Seiten des Geräts. Mit
der Hand festziehen. Achten Sie darauf, dass das Kabel nicht eingeklemmt wird.
5. Nach dem Entfernen der Schraube
von dem Winkel [15] legen Sie diesen
wie in der Abbildung dargestellt auf
jeder Seite des Geräts über das
Griffrohr. Befestigen Sie die Stütze
[11] und den Winkel [15] auf jeder
Seite des Geräts mit der Schraube.
Durch die Position des Winkels [15]
können Sie die Höhe des Griffs
entsprechend Ihrer Größe einstellen.
Ziehen Sie die Schrauben fest.
6. Ziehen Sie die Schraube [13] und die Mutter [14] fest. Ziehen
Sie die Mutter [b] der Stütze [11] und die Schraube [19] fest.
Wiederholen Sie den Vorgang auf der anderen Seite des Geräts.
HXEH QXEH
2 Schrauben, 2 Muttern. 4 Schrauben, 4 Muttern.
[1]
[3][4]
[2]
QXEH
Befestigen Sie den oberen
Griff [1] am unteren Griff [2]
mit 1 Schraube [3] und 1
Mutter [4] auf jeder Seite.
[5]
[6]
[6]
[7]
[8]
[9]
[10]
[11]
[13]
[12]
[15]
[14]
[14]
[12]
[16]
[17]
[a]
[b]
[11]
[14]
[17]
[13]
[18]
[11]
[15]
[14]
[14]
[19]
[b]
[13]
3RVF16220.book Page 4 Thursday, April 11, 2019 5:39 PM

Honda HRH536 Specifications

General

Engine	Honda GXV160
Cutting Width	53 cm
Cutting Height Range	14-52 mm
Drive	Self-propelled
Starter	Recoil
Cutting Height Adjustment	Single lever
Displacement	163 cm³
Fuel Tank Capacity	1.5 liters
Wheel Size	200 mm
Deck Material	Aluminum
Engine Type	4-stroke, OHV
Cutting Heights	7 positions
