3 IT

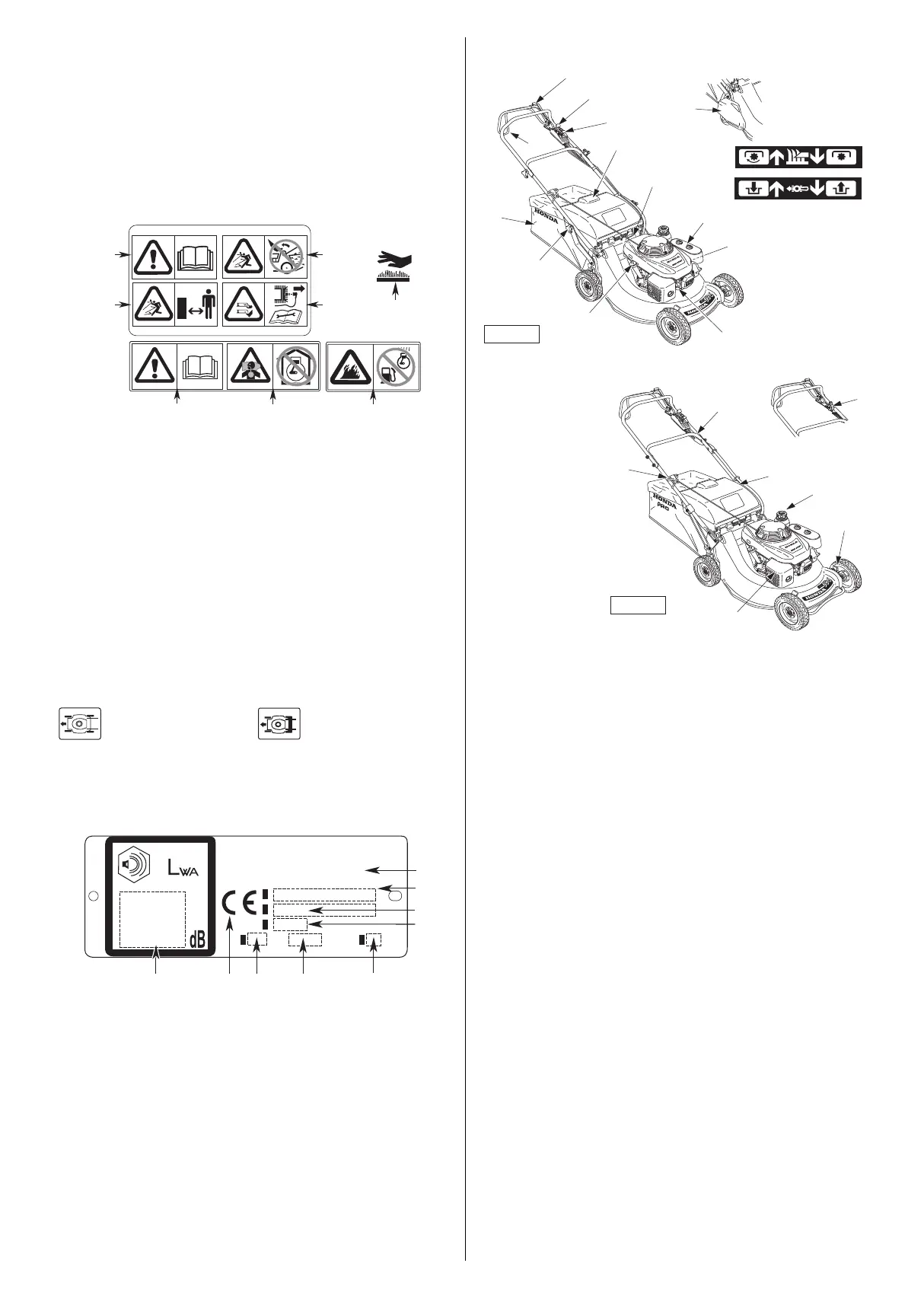

ETICHETTE DI SICUREZZA
Il vostro rasaerba deve essere utilizzato con attenzione. Quindi,
sulla macchina sono state posizionate delle etichette, in maniera da
ricordarvi le precauzioni per l'uso principale grazie a dei
pittogrammi. Il loro significato viene qui di seguito spiegato. Queste
etichette sono considerate come parti della macchina. Se una di
esse dovesse staccarsi o diventare illeggibile, contattare un centro
assistenza autorizzato per la sua sostituzione.
Vi raccomandiamo inoltre di leggere attentamente le norme di
sicurezza riportate a (vedi pagina 2).
DESCRIZIONE DEI SIMBOLI UTILIZZATI NEL
PRESENTE MANUALE
Modelli a 4 ruote Modelli a rullo posteriore
IDENTIFICAZIONE DELLA
MACCHINA
DESCRIZIONE GENERALE
IDENTIFICAZIONE DEGLI ELEMENTI
[1] ATTENZIONE: Leggere il libretto di uso e manutenzione prima du usare la
macchina.
[2] Rischio di proiezioni. Tenere lontano terze persone dall'area durante l'uso.
[3] Rischio di tagli. Lama rotanti. Non mettere mani o piedi all'interno
dell'alloggiamento lama. Scollegare il cappuccio della candela prima di
effettuare qualsiasi intervento di manutenzione o riparazione.
[4] Non utilizzare senza deflettore o sacco raccoglierba.
[5] Durante il funzionamento, il silenziatore diventa molto caldo e lo rimane per
un certo tempo anche dopo l'arresto del motore.
[6] Il motore rilascia monossido di carbonio che è un gas tossico velenoso. Non
azionare in un luogo chiuso.
[7] La benzina è estremamente infiammabile ed esplosiva. Spegnere il motore
e lasciarlo raffreddare prima di effettuare il rifornimento.
[8] Livello di potenza acustica
[9] Marcatura CE
[10] Potenza nominale in chilowatt
[11] Velocità di funzionamento del motore in min
-1
[12] Massa in chilogrammi (a serbatoio vuoto)
[13] Anno di produzione
[14] Numero di serie
[15] Modello-Tipo
[16] Nome e indirizzo del costruttore
[1]
[2]
[1] [6] [7]
[3]
[4]
[5]
Honda France Manufacturing S.A.S.
Rue des Châtaigniers - Pôle 45
45140 Ormes - France
[13]
[11]
kW kgmin
-1
[12]
[14]
[15]
[16]
[A]
[8]
[9] [10]
COMANDI FUNZIONI
[17] Leva cambio di velocità di
avanzamento (*) . . . . . . . . . . . . . . Seleziona la velocità di avanzamento
[18] Leva acceleratore . . . . . . . . . . . . . Regola la velocità del motore
[19] Leva di innesto della lama
(sicurezza Rotostop) Avvia e frena la rotazione della lama
[20] Leva di innesto di avanzamento
[21] Tappo di riempimento del
carburante
[22] Filtro a aria
[23] Cappuccio della candela
d'accensione
[24] Marmitta di scarico
[25] Tappo-indicatore livello di
riempimento olio . . . . . . . . . . . . . .
Permette il riempimento ed il controllo
del livello d'olio motore
Permette il cambio dell'olio motore
[26] Rubinetto carburante . . . . . . . . . . Apre e chiude l'arrivo di benzina
[27] Maniglia di avviamento con
ritorno automatico . . . . . . . . . . . . . Messa in marcia manuale del motore
[28] Leve di regolazione dell'altezza di
taglio . . . . . . . . . . . . . . . . . . . . . . . Consente di selezionare l'altezza di
taglio desiderata
[29] Sacco di raccolta. . . . . . . . . . . . . . Permete la raccolta dell'erba tagliata
[30] Maniglia del sacco di raccolta. . . . Rimozione e scarico del sacco di
raccolta
[31] Manubrio
[32] Sistema di regolazione dell'altezza
del manubrio (*) . . . . . . . . . . . . . . Aggiusta l'altezza del manubrio alla
statura dell'utente
[33] Protettore anti-scarica. . . . . . . . . . Evita le proiezioni
[34] Rullo posteriore (*)
(*) Per i modelli che ne sono dotati
[19]
[20]
[18]
[17]
[34]
[19]
[30]
[23]
[24]
HRH536
HRD536
[28]
[21]
[33]
[17]
[27]
[31]
[26]
[25]
[32]
[29]
[22]
[20]
[A]
