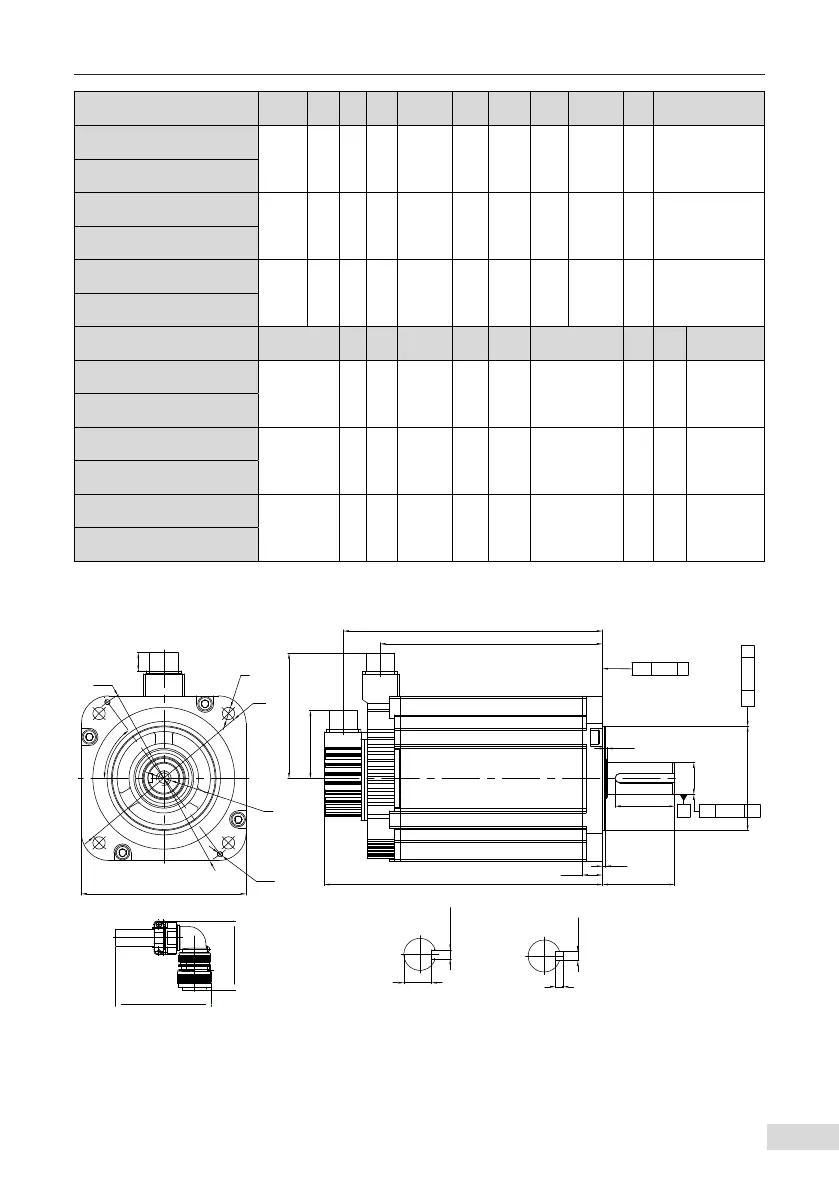

3 Mounting Dimension Diagrams
- 48 -
Motor Model LL LC LE LA LZ KA1 KB1 KA2 KB2 LG KW
MS1H3-85B15CB(D)-U3**Z
146
(182)
130 4 145 4-Φ9 103 72.5 74
125
(161)
14 8
MS1H3-85B15CB(D)-A3**Z
MS1H3-13C15CB(D)-U3**Z
163
(199)
130 4 145 4-Φ9 103 89.5 74
142
(178)
14 8
MS1H3-13C15CB(D)-A3**Z
MS1H3-18C15CD-U3**Z
181
(217)
130 4 145 4-Φ9 103 107.5 74
160
(196)
14 8
MS1H3-18C15CD-A3**Z
Motor Model LR S LB TP LK KH LJ W T Weight(kg)
MS1H3-85B15CB(D)-U3**Z
55±1 22 110 M6×20 36 18
0
-0.2
0.5±0.75 8 7 7(8)
MS1H3-85B15CB(D)-A3**Z
MS1H3-13C15CB(D)-U3**Z
55±1 22 110 M6×20 36 18
0
-0.2
0.5±0.75 8 7 8(9.5)
MS1H3-13C15CB(D)-A3**Z
MS1H3-18C15CD-U3**Z
55±1 22 110 M6×20 36 18
0
-0.2
0.5±0.75 8 7 9.5(11)
MS1H3-18C15CD-A3**Z
3.6 Flange Frame Size: 180
TP
LZ
□LC
LL LR
LG
LE
LK
ØSh6
0
-0.016
ØLBh7
0
-0.035
KA2
KA1
KB1
KW N9
KH
W h8
T h11
LJ
AA
ØLA
18.5
⏊ 0.10 A
↗ 0.03 A
∅207
53.5°
2-M6
shaft end diagram
keyed shaft end
100
80
