Installation

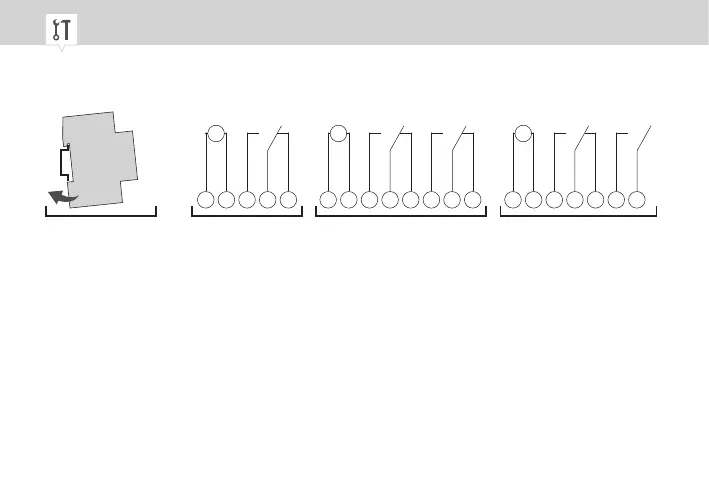

Bild 5: Montering på DIN-skena och elscheman
A Montering på DIN-skena
B 110 – 230 V 1-kanals-kopplingsur
C 110 – 230 V 2-kanals-kopplingsur
D 12/24-V-kopplingsur
1. Sätt fast kopplingsuret uppifrån på DIN-skenan (Bild 5/A) och tryck det bakåt tills det hakar fast.
2. Installera kopplingsuret enligt elschemat (Bild 5/B), (Bild 5/C) eller (Bild 5/D) (använd ledningar
med en kabelarea mellan 1mm² och 2,5mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
