Intermatic Grasslin talento smart B15 Operating Manual

96
Instalace

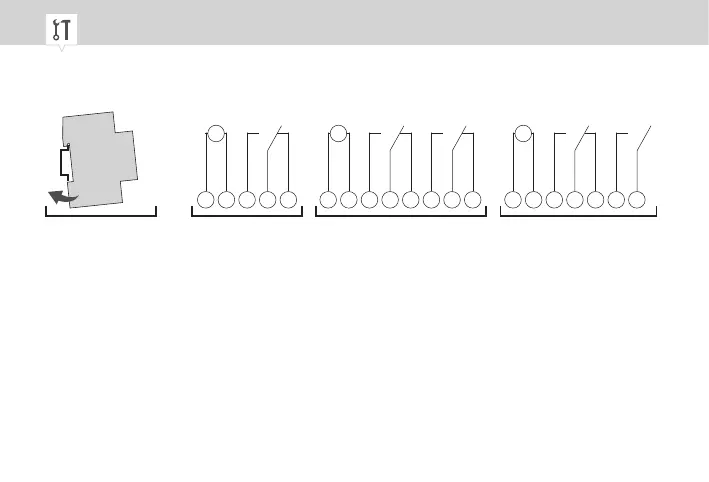

Obr. 5: Montáž na lištu DIN a schémata zapojení
A Montáž na lištu DIN
B Jednokanálové spínací hodiny pro montáž do rozvaděče 110 – 230 V
C Dvoukanálové spínací hodiny pro montáž do rozvaděče 110 – 230 V
D Spínací hodiny pro montáž do rozvaděče 12/24V
1. Spínací hodiny pro montáž do rozvaděče nasaďte shora na lištu DIN (Obr. 5/A) a zatlačte dozadu,
až zaskočí.
2. Spínací hodiny pro montáž do rozvaděče instalujte podle schématu zapojení (Obr. 5/B), (Obr. 5/C)
nebo (Obr. 5/D) (používejte vodiče o průřezu od 1mm² do 2,5mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
