Instalación

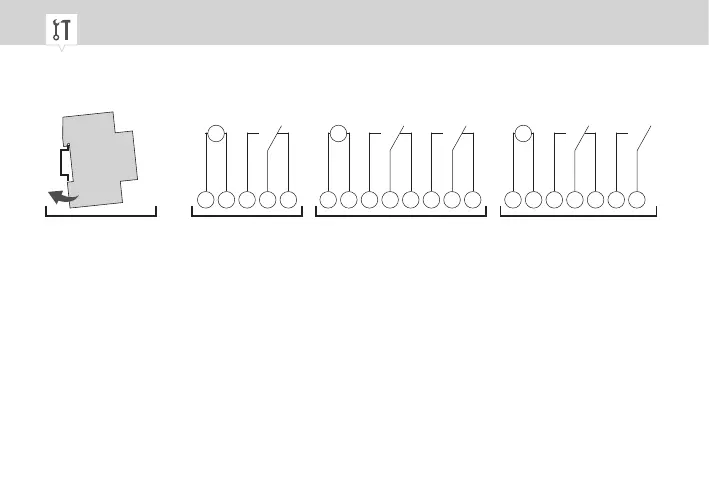

Fig. 5: Montaje en carril DIN y esquemas de conexiones
A Montaje en carril DIN
B Interruptor horario de carril DIN de 1 canal de 110–230V
C Interruptor horario de carril DIN de 2 canales de 110–230V
D Interruptor horario de carril DIN de 12/24 V
1. Coloque el interruptor horario de carril DIN desde arriba en el carril DIN (Fig.5/A) y apriete hacia
atrás hasta que quede encajado.
2. Instale el interruptor horario de carril DIN según el esquema de conexiones (Fig.5/B), (Fig.5/C) o
(Fig.5/D) (utilice cables con secciones de 1mm² a 2,5mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
