84
Installatie

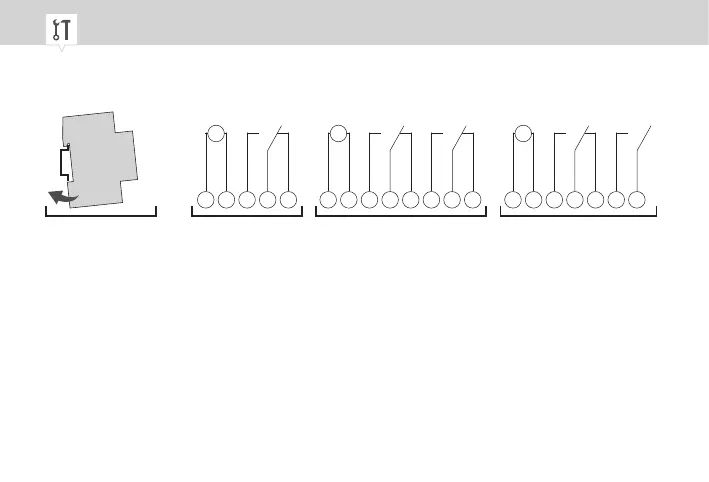

Afb. 5: Montage op DIN-rail en schakelschema
A Montage op DIN-rail
B 110 – 230 V 1-kanaal-verdeelkast-schakelklok
C 110 – 230 V 2-kanaals-verdeelkast-schakelklok
D 12/24-V-verdeelkast-schakelklok
1. Verdeelkast-schakelklok van boven op de DIN-rail (Afb. 5/A) plaatsen en naar achteren drukken
tot deze vergrendelt.
2. Verdeelkast-schakelklok volgens schakelschema (Afb. 5/B), (Afb. 5/C) of (Afb. 5/D) installeren
(leidingen met een diameter tussen 1 mm² und 2,5 mm² gebruiken).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
