Intermatic Grasslin talento smart B15 Operating Manual

48
Installazione

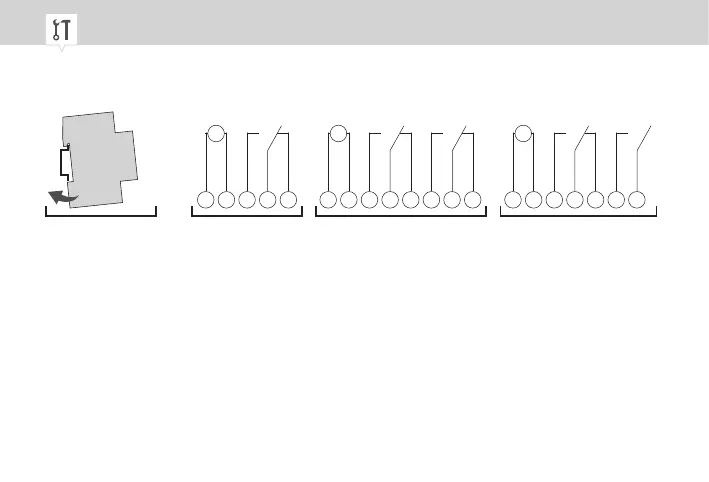

Fig. 5: Montaggio su guida DIN e schemi elettrici
A Montaggio su guida DIN
B Interruttore orario da 1 canale a 110 – 230 V
C Interruttore orario da 2 canali a 110 – 230 V
D Interruttore orario a 12/24 V
1. Posizionare l’interruttore orario dall’alto sulla guida DIN (Fig. 5/A) e spingerlo all'indietro sino a
quando non si innesta.
2. Installare l’interruttore orario conf. allo schema elettrico (Fig. 5/B), (Fig. 5/C) o (Fig. 5/D) (utiliz-
zare cavi con una sezione compresa tra 1mm² e 2,5mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
