Intermatic Grasslin talento smart B15 Operating Manual

120
Installasjon

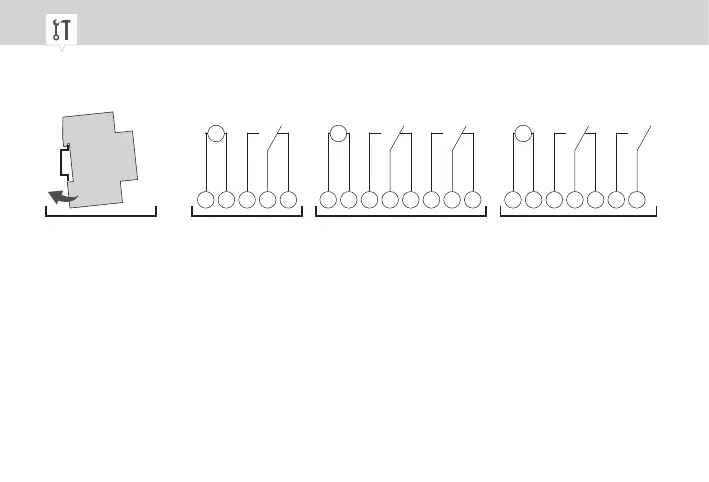

Fig. 5: Montering på DIN-skinne og koblingsskjema
A Montering på DIN-skinne
B 110 – 230 V 1-kanals fordelingstidsur
C 110 – 230 V 2-kanals fordelingstidsur
D 12/24-V-fordelingstidsur
1. Sett fordelingstidsuret på DIN-skinnen (Fig. 5/A) ovenfra, og trykk det bakover til det går i lås.
2. Installer fordelingstidsuret i henhold til koblingsskjemaet (Fig. 5/B), (Fig. 5/C) eller (Fig. 5/D) (bruk
ledninger med tverrsnitt på mellom 1 mm² og 2,5 mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
