cs-24
4 SEŘÍZENÍ

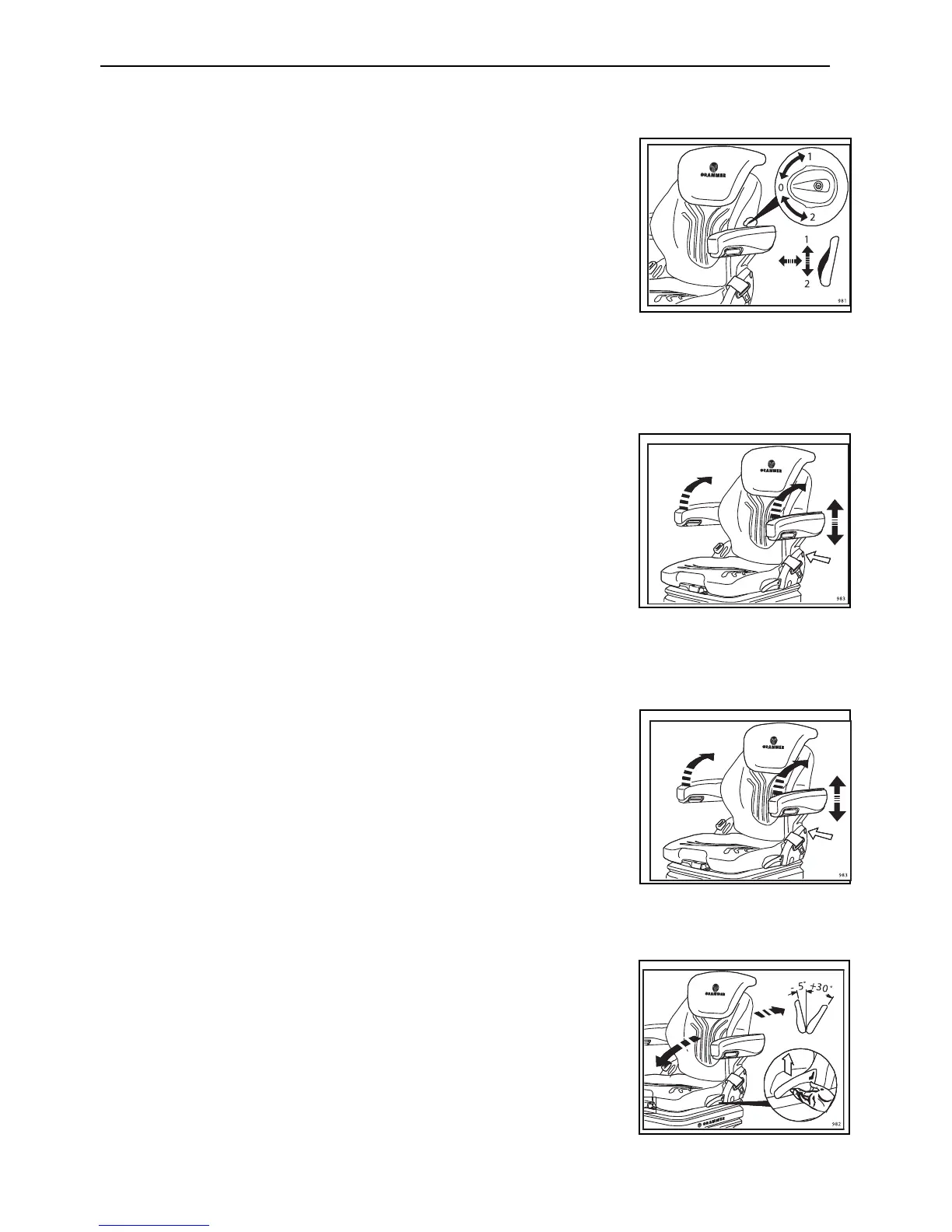

4.10.4 BEDERNÍ OPĚRA ____________________________________________________
Bederní opěra zvyšuje komfort sezení a výkonnost řidiče.
K nastavení zakřivení horní části čalounění opěradla je nutné seřizovací
páčkou otáčet směrem nahoru.
K nastavení zakřivení dolní části čalounění opěradla je nutné seřizovací
páčkou otáčet směrem dolů.
0 = bez zakřivení
1 = Max. zakřivení nahoře
2 = Max. zakřivení dole
4.10.5 LEVÉ LOKETNÍ OPĚRKY______________________________________________
Loketní opěrky lze složit a jednotlivě lze provádět úpravy jejich výšky.
Chcete-li upravit výšku loketní opěrky, z hlavního krytu oddělte oblou krytku
(viz šipka). Uvolněte šestihrannou matici (velikost 13 mm) pod krytem.
Nastavte loketní opěrky do správné polohy (5 kroků) a matici znovu utáhněte.
Krytku vraťte zpět na matici.
Seřízení loketní opěrky na pravé straně viz kapitola Ovládání
4.10.6 NASTAVENÍ LOKETNÍCH OPĚREK______________________________________
Úhel loketní opěrky lze změnit otočením seřizovací páčkou.
Přední část loketní opěrky lze zvýšit otáčením seřizovací páčkou směrem ven
(+).
Pokud páčkou otočíte směrem dovnitř (-), loketní opěrka se sníží.
4.10.7 NASTAVENÍ OPĚRADLA ______________________________________________
K uvolnění zářezů pro nastavení opěradla přesuňte pojistnou páku do horní
polohy.
Po nastavení musí pojistná páčka slyšitelně zaklapnout do požadované
polohy. Pokud se páčka správně zajistí, posunutí opěradla do jiné polohy je
vyloučeno.
Pro nejlepší ergonomické používání je možné nastavit opěradlo v rozsahu –5
až +30 stupňů (15 kroků po 2,5 stupních).
