MONTAGEM
Portuguese – 137

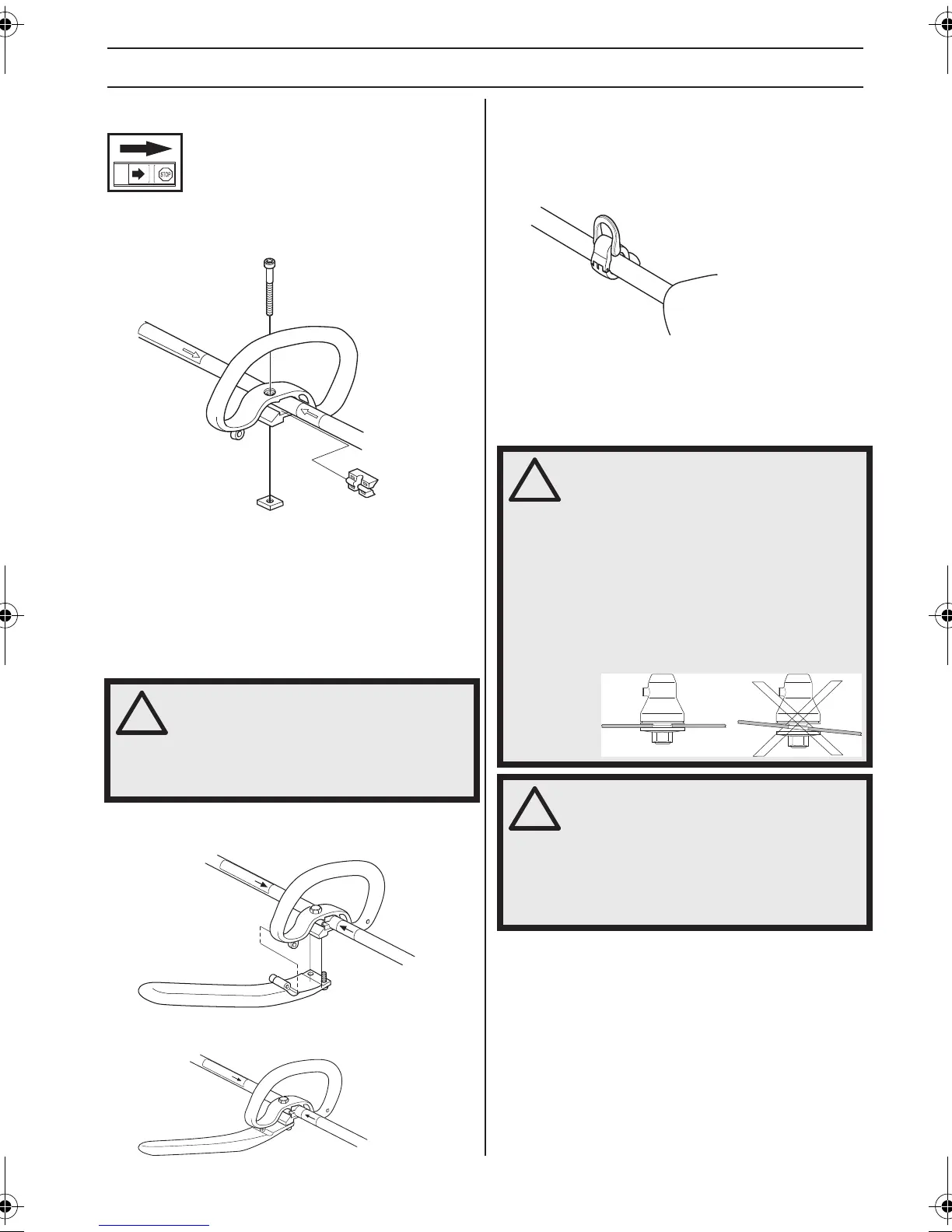

Montagem do punho fechado
• Enfie o punho fechado sobre o tubo. Tenha cuidado
para que o punho fechado fique entre as setas de
marcação do tubo.
• Introduza o espaçador na ranhura do punho fechado.
Instale a porca, o manípulo e o parafuso. Não aperte
demasiado.
• Afine agora a posição para que o recortador tenha
uma posição de trabalho cómoda. Aperte o parafuso.
Montagem do punho em forma de
J
O punho em forma de J é montado no punho fechado
conforme a figura.
Ajuste agora com precisão de modo a obter uma posição
cómoda de trabalho. Aperte os parafusos.
Montagem do olhal de suspensão
O olhal de suspensão é montado entre o punho traseiro
e o punho corrido. O olhal de suspensão deve ser
posicionado de tal maneira que a máquina fique
equilibrada e em posição confortável para o trabalho.
Quando utilizar lâminas de relva, utilize a correia e
prenda-a ao olhal de suspensão.
Montagem do equipamento de
corte
!
ATENÇÃO! Ao montar o punho em forma
de J, só é permitido o uso de lâminas
para erva/facas para erva ou do cabeçote
de recorte/facas de plástico. A lâmina de
serra nunca deve ser usada com o punho
em forma de J.
!
ATENÇÃO!
Ao montar o equipamento de corte, é de
extrema importância que o accionador/
flange de apoio se ajuste correctamente
ao furo central do equipamento de corte.
Se o equipamento de corte não estiver
montado correctamente, poderá originar
danos pessoais graves, com perigo de
morte.
!
ATENÇÃO! Não pode ser utilizado, seja a
que título for, equipamento de corte sem
que esteja montada uma protecção
aprovada. Veja no capítulo
Especificações técnicas. Caso seja
montada uma protecção errada ou
defeituosa, isto pode causar sérios
danos pessoais.
