Jonsered GC 2225 User Manual

MONTAGEM
138 – Portuguese

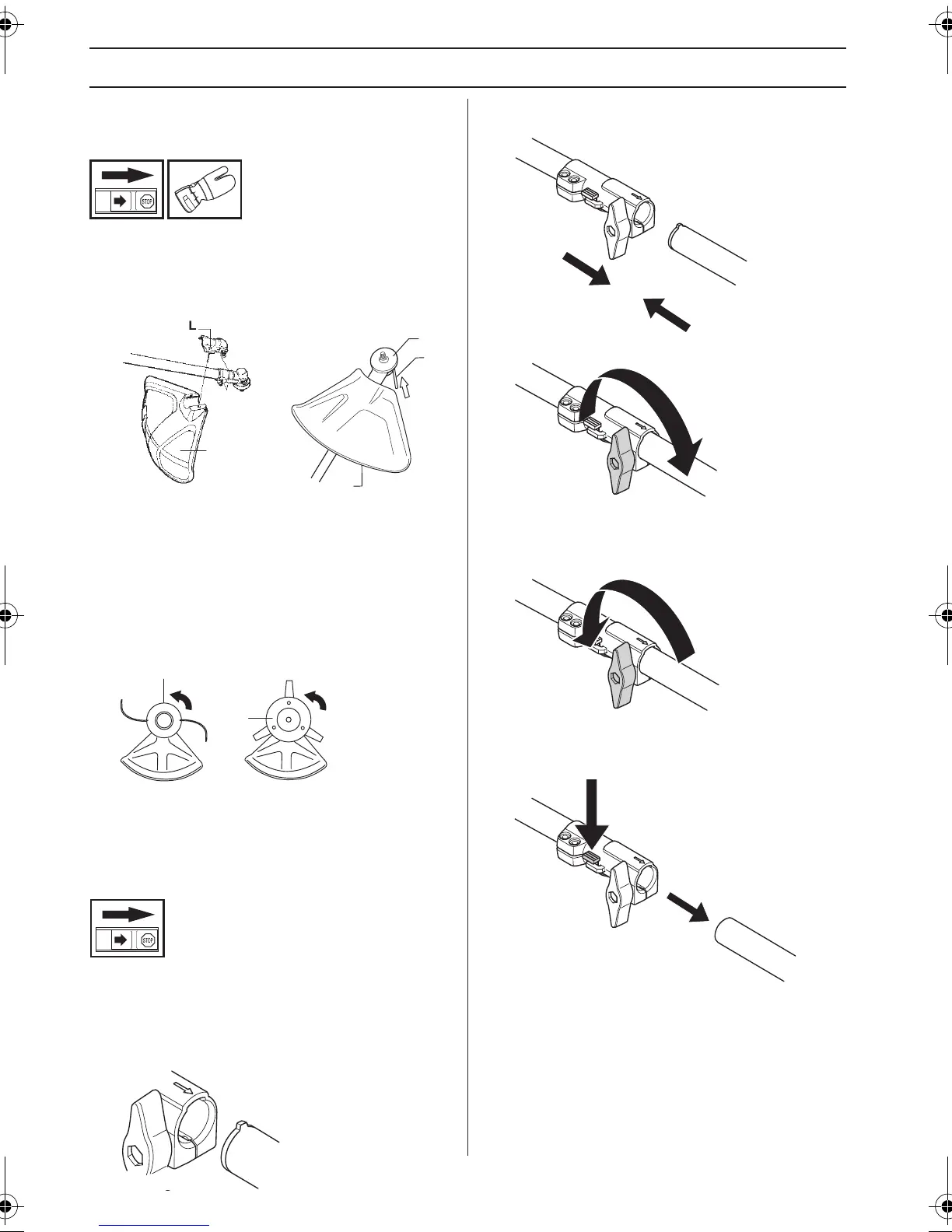

Montagem da protecção de
recorte e do cabeçote de recorte
• Colocar a protecção de recorte (A) para trabalho com
a cabeça de recorte. A protecção de recorte/
protecção combinada é engatada no tubo e fixada
com um parafuso (L).
• Monte o accionador (B) na ponta do eixo de saída.
• Gire o eixo da lâmina até que um dos orifícios do
accionador coincida com o orifício correspondente na
caixa de engrenagens.
• Introduza o pino de freio (C) no orifício para frear o
eixo.
• Atarraxe o cabeçote de recorte/facas de plástico (H)
no sentido contrário ao da rotação.
• A desmontagem é feita pela ordem inversa.
Montagem e desmontagem do
tubo divisível
(GC2225C)
Montagem
• Afrouxe o acoplamento rodando a maçaneta.
• Alinhe a saliência (A) do implemento com a seta
existente no acoplamento (B).
• Empurre o implemento para dentro do acoplamento
até encaixar no lugar.
• Antes de usar a unidade, apertar bem a maçaneta.
Desmontagem
• Afrouxe o acoplamento rodando a maçaneta (3 voltas
pelo menos).
Carregue e mantenha o botão (C). Enquanto mantém
firmemente a extremidade do motor, puxe o implemento
a direito para fora do acoplamento.
A
A
B
C
H
H
A
B
C
J1156233-38,GC2225,C_1.fm Page 138 Friday, December 6, 2013 7:26 AM
