MONTAGE
German – 63

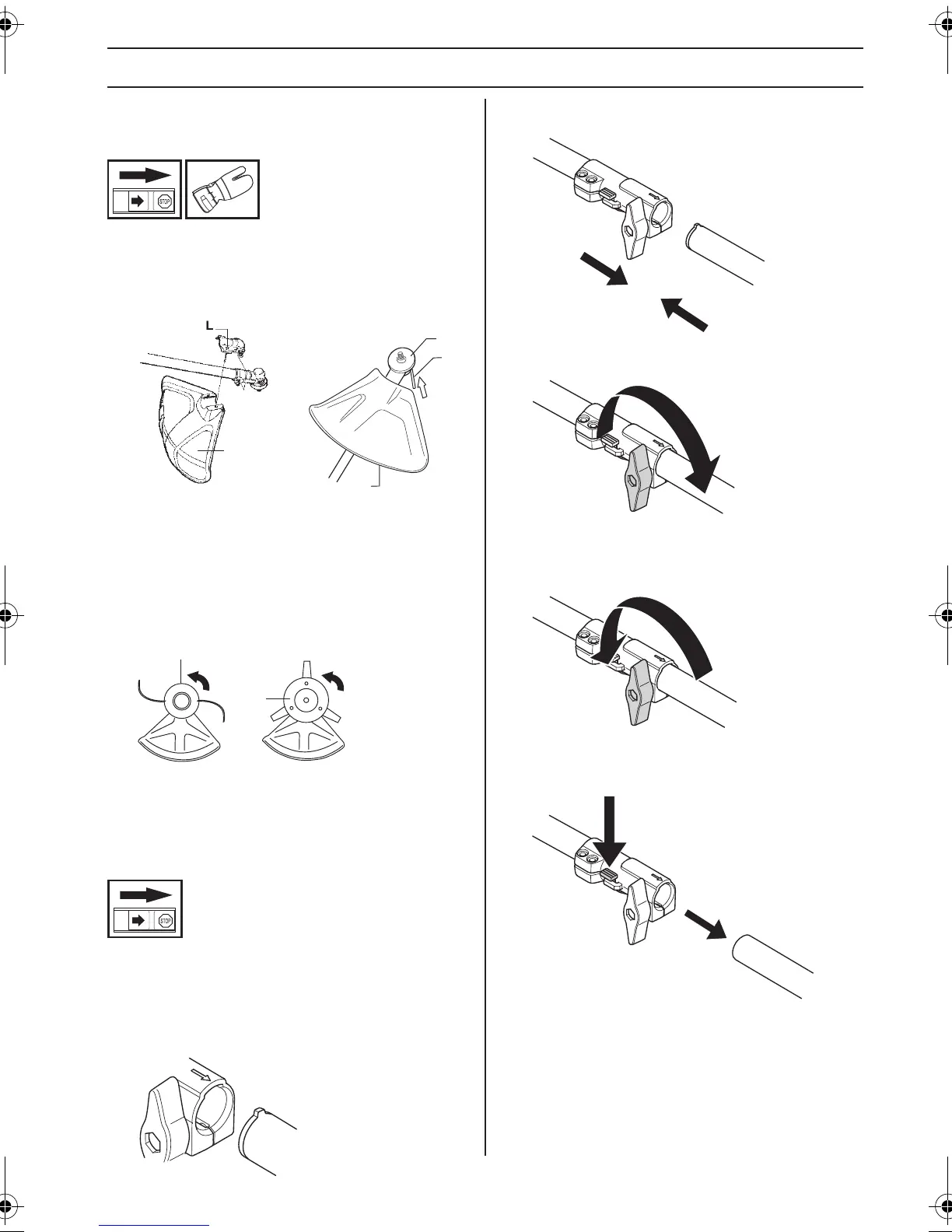

Montage von Trimmerschutz und
Trimmerkopf
• Für die Arbeit mit dem Trimmerkopf den
Trimmerschutz (A) montieren. Den Trimmerschutz/
Kombischutz an der Halterung am Führungsrohr
einhaken und mit einer Schraube (L) fixieren.
• Mitnehmer (B) an der Abtriebswelle montieren.
• Die Klingenachse drehen, bis sich eines der Löcher
des Mitnehmers mit dem entsprechenden Loch im
Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die
Achse fixiert ist.
• Den Trimmerkopf/die Kunststoffmesser (H) entgegen
der Rotationsrichtung aufschrauben.
• Die Demontage erfolgt in umgekehrter Reihenfolge.
Montage und Demontage des
zerlegbaren Führungsrohrs
(GC2225C)
Montage
• Lösen Sie die Kupplung, indem Sie den Knauf
drehen.
• Richten Sie den Vorsprung am Ansatzstück (A) mit
dem Pfeil an der Kupplung (B) aus.
• Drücken Sie das Ansatzstück bis zum Einrasten in die
Kupplung.
• Ziehen Sie den Knauf fest an, bevor Sie die Einheit
verwenden.
Demontage
• Lösen Sie die Kupplung, indem Sie den Knauf
(mindestens dreimal) drehen.
Halten Sie die Taste (C) gedrückt. Halten Sie das
Motorende sicher fest und ziehen Sie das Ansatzstück
gerade aus der Kupplung heraus.
A
A
B
C
H
H
A
B
C
J1156233-38,GC2225,C_1.fm Page 63 Friday, December 6, 2013 7:26 AM
