MONTAGE
38 – French

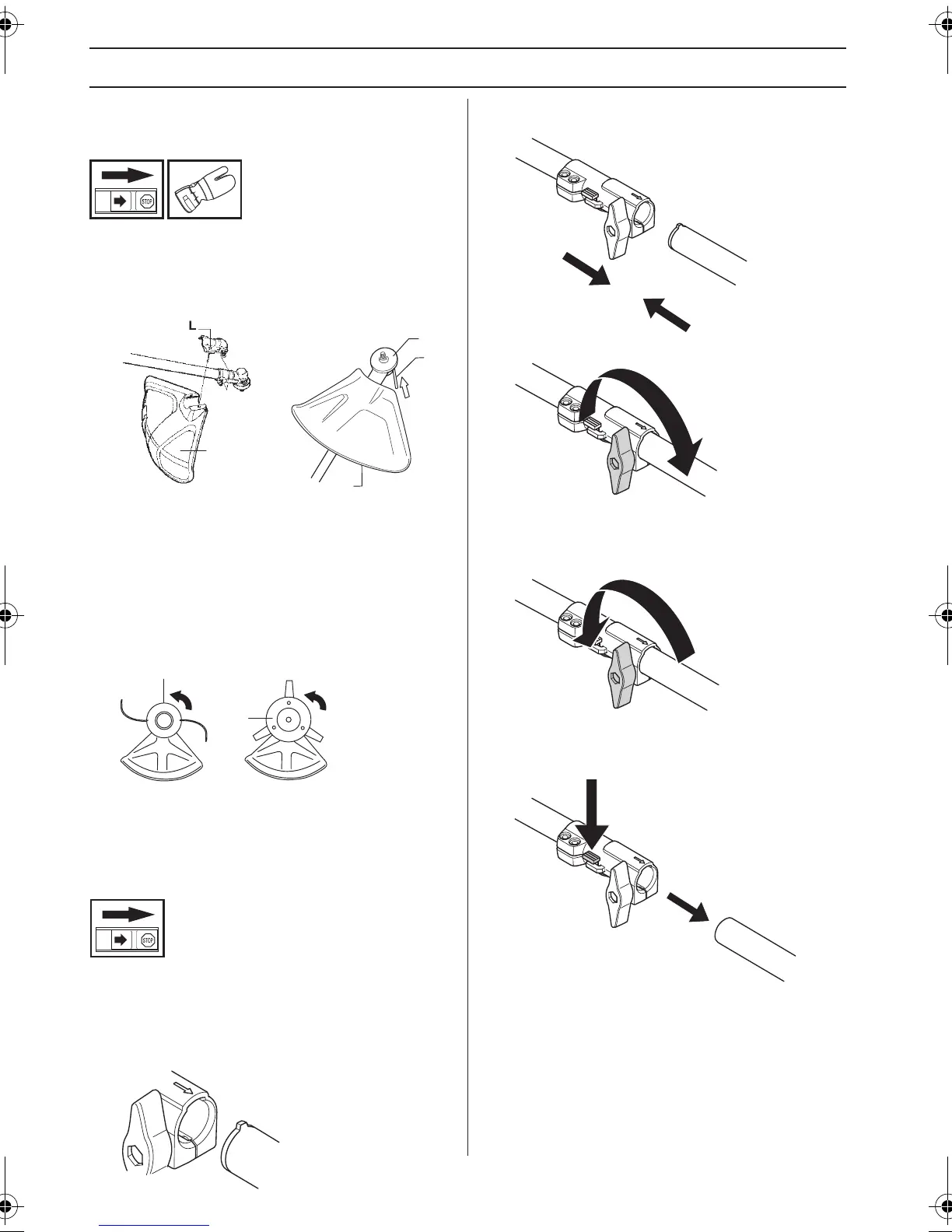

Montage de la protection de la
tête et de la tête de désherbage
• Monter le carter de protection (A) destiné au travail
avec la tête de désherbage. Emboîter le carter de
protection/la protection combinée dans la fixation du
tube de transmission et fixer à l’aide d’une vis (L).
• Monter un toc d’entraînement (B) sur l’axe sortant.
• Faire tourner l’axe de la lame jusqu’à ce que l’un des
trous du toc d’entraînement coïncide avec le trou
correspondant du carter.
• Insérer la goupille d’arrêt (C) dans le trou afin de
bloquer l’axe.
• Visser la tête de désherbage/les couteaux en
plastique (H) dans le sens contraire de la rotation.
• Le démontage s’effectue dans l’ordre inverse.
Montage et démontage d’un tube
de transmission démontable
(GC2225C)
Montage
• Desserrer le raccord en tournant la manette.
• Aligner la languette de la fixation (A) sur la flèche du
raccord (B).
• Pousser la fixation dans le raccord jusqu’à ce qu’un
déclic indique qu’elle est bien en place.
• Serrer fortement la manette avant d’utiliser l’unité.
Démontage
• Desserrer le raccord en tournant la manette (au moins
3 fois).
Appuyez sur le bouton (C) et le maintenir enfoncé. Tout en
maintenant solidement l’extrémité du moteur, tirer la
fixation hors du raccord.
A
A
B
C
H
H
A
B
C
