32

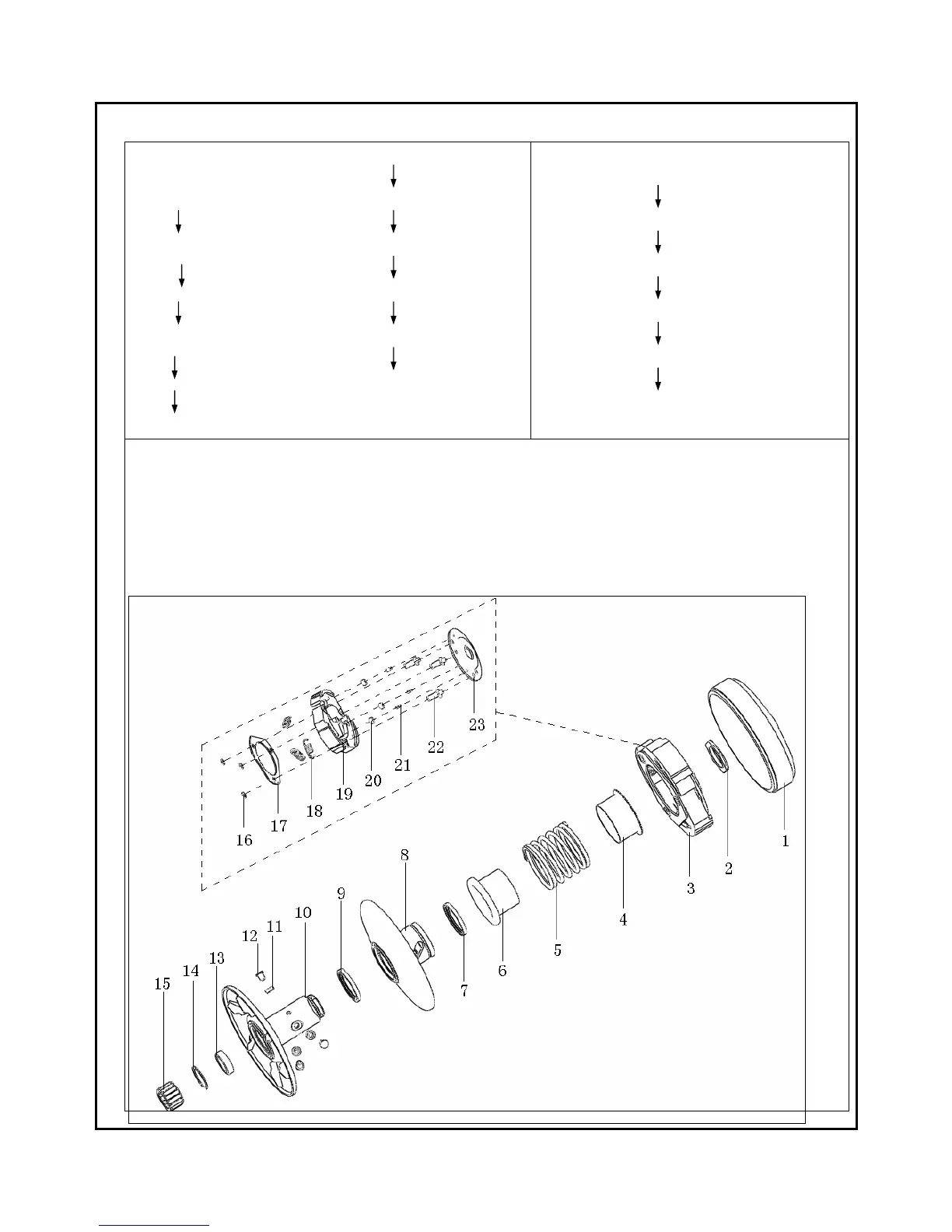

k . D R I V E N D I S C C L U T C H A S S Y. I N S TA L L AT I O N
REMOVAL
DRIVEN DISC ASSY.
Clutch disc（1） fixing shaft（12）/sliding bearing（11）
nut（2） seal ring（7）/driven stepless transmission disc（8）
Clutch driving board assy.（3） rolling needle bearing（15）
Spring seat bush（4） clip ring（14）/rolling ball bearing（13）
Compression spring（5） rear transmission main disc（10）
Spring bush（6）
Remove clutch-driving board assy.
clip circle（16）
clutch side board（17）
spring（18）/clutch mass（19）
damper rubber（20）
limiter（21）/pin shaft（22）
driving board bottom holder（23）
Installation：
：：
：The installation sequece is essentially the reverse of removal.
Notice：
：：
：
1、 When reinstalling clutch driving board assy., be sure to use new limitter and pin shaft, and ensure stable connection.
2、 When installing ball bearing and rolling needle bearing, daub them with some lubrication to ensure free turning, and
without block, at the same time guarantee clip circle (15) in proper position.
