Lenz Digital Plus BM3 User Manual

15
D

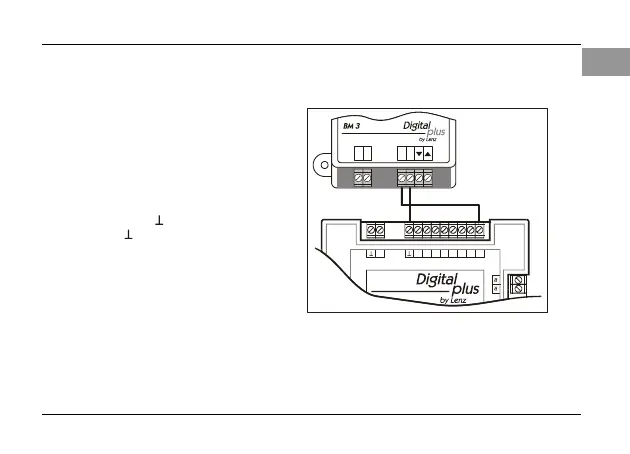

7.3 Anschluss des BM3 an einen Rückmelder LR101
Wenn Sie den Belegtzustand von Brems- und
Fahrabschnitt des Blocks über die
Rückmeldung des Digital plus Systems
auswerten wollen, dann können Sie den BM3
mit dem Rückmeldemodul LR101 verbinden:
 den Ausgang (O) verbinden Sie mit
einer der acht Eingänge des LR101,
 den Ausgang ( ) verbinden Sie mit der
Klemme ( ) des LR101.
Sobald sich ein Stromverbraucher im Fahr-
oder Bremsabschnitt befindet, wird die
Belegtinformation über den R-S Bus an die
Zentrale ausgegeben.
Ud
78
6
24 3
5
1
LR101
2
1
T
O
