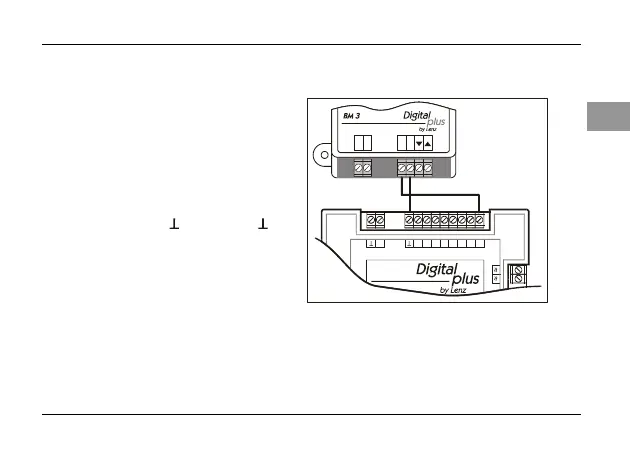

7.3 Connexion du BM3 au module de rétrosignalisation LR101
Si vous désirez exploiter l'état d'occupation
des sections de marche normale et de
freinage au moyen de la rétrosignalisation du
système Digital plus, vous pouvez alors relier
le BM3 au module de rétrosignalisation
LR101.
 Reliez la sortie O à une des huit entrées
du LR101.
 Reliez la sortie à la borne du
LR101.
Dès qu'un consommateur de courant
pénétrera dans la section de marche normale
ou la section de freinage, une information
d'occupation sera émise.
Ud
78
6
24 3
5
1
LR101
2
1
T
O
