Sección 2 Instalación
INSTALACIÓN DE LA UNIDAD DE
CONDENSACIÓN
Paso 1 Fije la unidad de condensación.
Se proporcionan orificios para fijar la
unidad de condensación a una solera, un
estante o un bloque de madera.
Paso 2 Trace el trayecto de las tuberías de
refrigeración.
Trace el trayecto de las tuberías de
refrigeración entre la sección superior de la
máquina de hacer hielo y el condensador o
la unidad de condensación CVD.
• Se necesita un sifón de aceite en la
tubería de succión cuando la elevación
sea superior a 6 metros (20').
• Solo se permite un sifón en el juego de
tuberías.
• Acorte el juego de tuberías según sea
necesario; no lo enrolle.
Kit de sifón en S Manitowoc
Modelo
Número
del kit de
sifón en S
Tamaño
de la
tubería
IBF0620C IBF0820C
IBT1020C
IF0600C IF0900C
IT1200C
K00172
16 mm
(5/8")
IF1400C IF1800C
IF2100C
IT1430C IT1830C
IT2130C
K00166
19 mm
(3/4")
• La cantidad máxima de tiempo que
el sistema de refrigeración puede
quedar expuesto a la atmósfera es de
15 minutos.
• Purgue el juego de tuberías con
nitrógeno seco mientras suelda.
• Las válvulas de cierre del juego de
tuberías de la máquina de hacer hielo
deben permanecer cerradas y se deben
proteger del calor durante la soldadura.
• La unidad de condensación se envía con
una mezcla 50/50 de nitrógeno y helio.

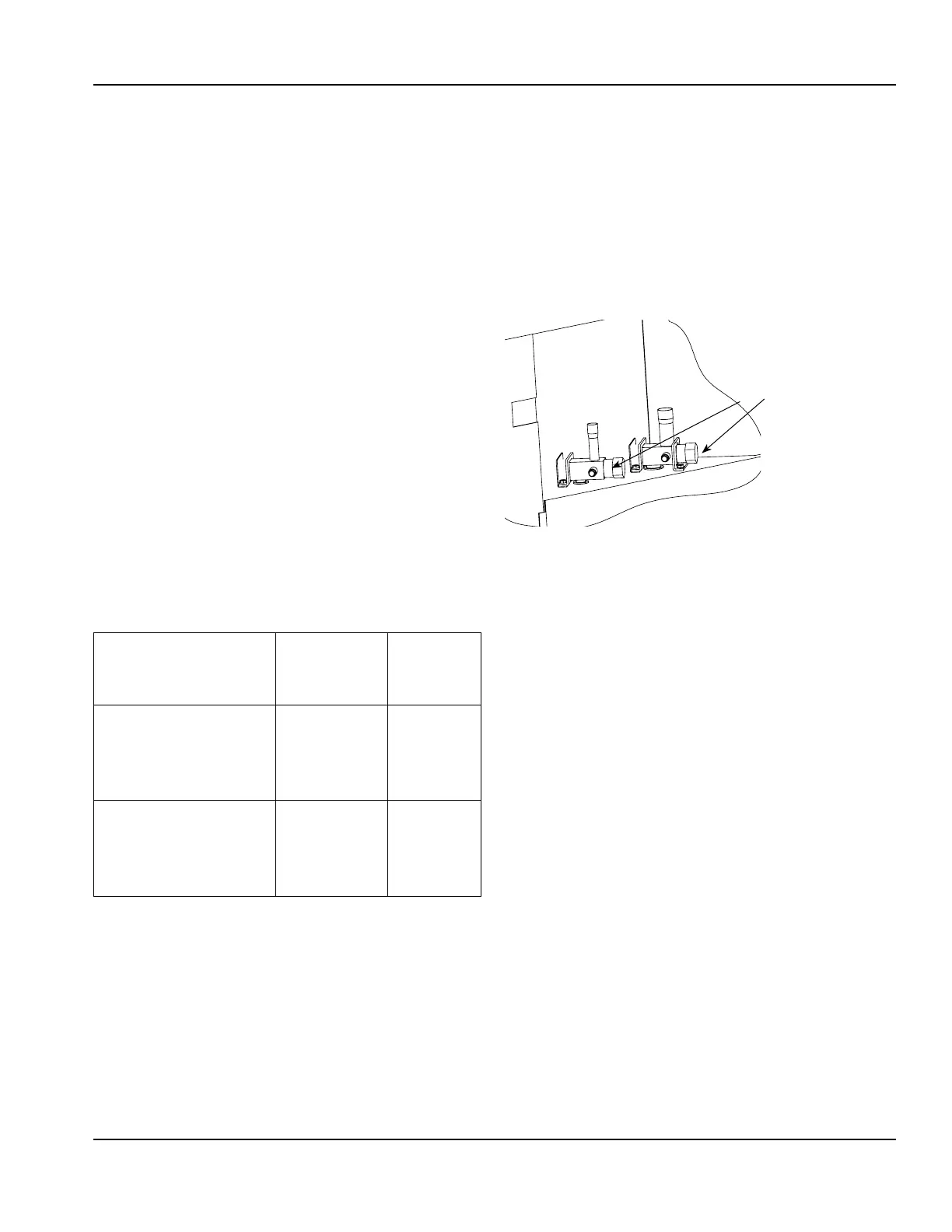

LAS VÁLVULAS DEBEN
PERMANECER CERRADAS
Y DEBEN ESTAR
PROTEGIDAS DEL CALOR
CUANDO SE SUELDEN
(ENVUÉLVALAS CON UN
PAÑO MOJADO)
Paso 3 Realice una prueba de presión y
evacúe el juego de tuberías y la
unidad de condensación CVD.
• Las válvulas de cierre del juego de
tuberías deben permanecer cerradas
hasta que se termine la prueba de
presión y la evacuación.
• Se recomienda usar herramientas de
retiro del obús de la válvula para retirar
e instalar los obuses de las válvulas
sin retirar las mangueras del conjunto
de indicador del colector, con el fin de
disminuir el tiempo de evacuación.
• Realice una prueba de presión a
1000 kPa (150 psi) durante un mínimo de
15 minutos.
• El nivel de evacuación mínimo es de
500 micrones.
Realice una prueba de presión en los juegos
de tuberías y en la unidad de condensación
CVD con 1000 kPa (150 psi) de nitrógeno
seco. Agregue nitrógeno en las válvulas
de cierre del juego de tuberías ubicado en
la parte posterior de la sección superior
