Manitowoc Indigo NXT IDT0300A User Manual

Part Number 000014141 Rev 11 12/23 23
Section 2 Installation
INTERVALLE D’AIR
Un intervalle d’air de plus de 25 mm est
prévu dans la machine à glaçons pour
empêcher le refoulement d’eau. Cet
intervalle dépasse les exigences des normes
NSF 12, AS/NZS 3500.1 et AS/NZS 3500.2
concernant la prévention des refoulement.

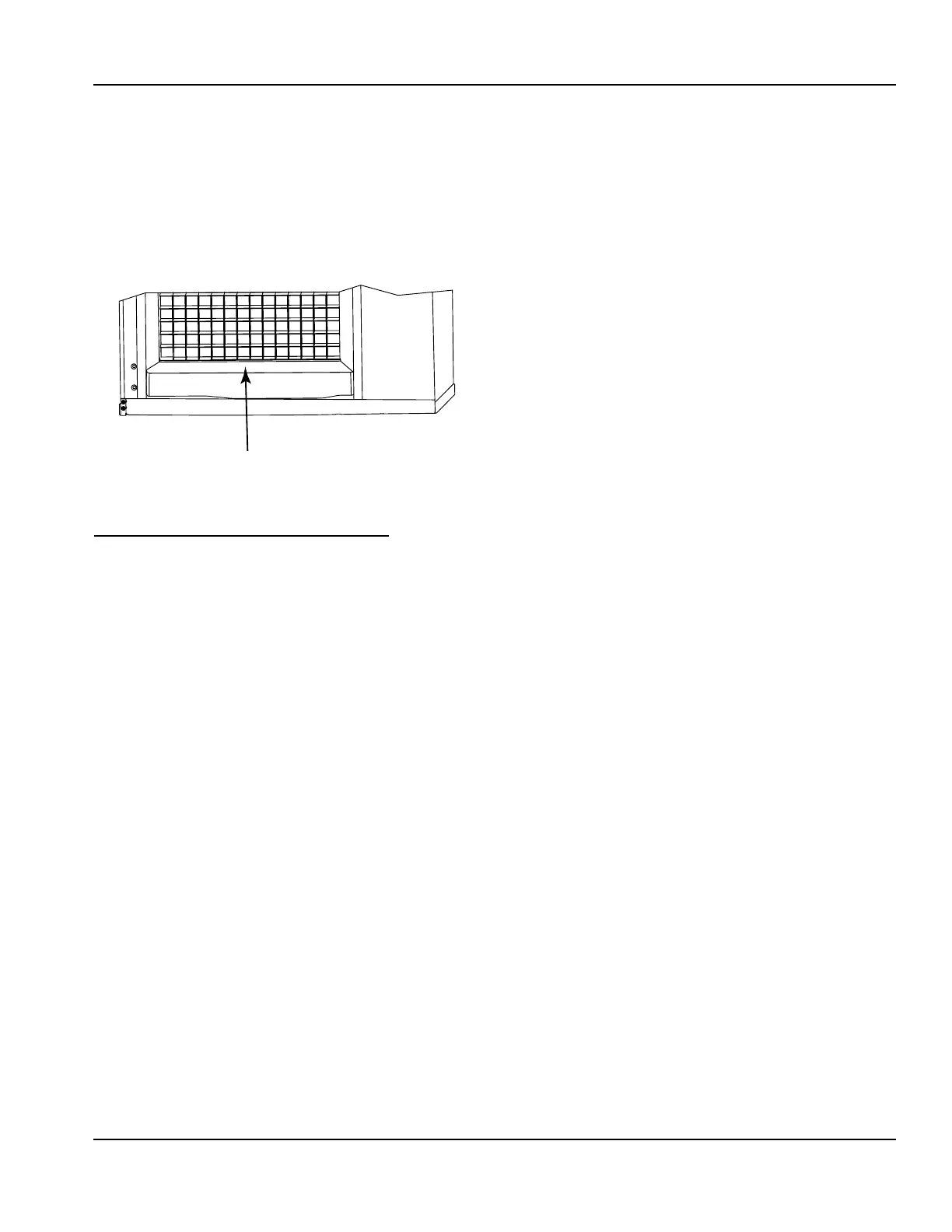

Cet intervalle d’air est
supérieur à 25,4 mm (1 po)

Le raccordement au réseau d’eau
potable doit être effectué sur place au
moyen d’un dispositif antirefoulement
certifié de type EA (EN13959) et
d’un tuyau de raccordement certifié
(EN13618 ou EN61770).
Installation à tour de refroidissement
(modèles refroidis par eau)
Une installation avec tour de
refroidissement d’eau ne nécessite pas de
modification de la machine à glaçons.
• La pression d’eau dans le condenseur ne
doit pas dépasser 1900 kPa (276 psig).
• La température de l’eau arrivant dans le
condenseur ne doit pas dépasser 32 °C
(90 °F).
• La quantité d’eau traversant le
condenseur ne doit pas dépasser
19 litres (5 gallons) par minute.
• Prévoir une chute de pression de
50 kPa (7 psi) entre l’arrivée d’eau du
condenseur et la sortie de la machine à
glaçons.
• La température de l’eau sortant du
condenseur ne doit pas dépasser 43 °C
(110 °F).
Raccordements d’écoulement
Suivre ces directives lors de l’installation
des conduites d’écoulement pour
empêcher l’eau qui s’écoule de revenir
dans la machine à glaçons et dans le bac de
stockage :
• Les conduites d’écoulement doivent
présenter une pente de 2,5 cm par
mètre (1,5 po par 5 pi) et ne pas former
de siphons.
• Le siphon de sol doit être suffisamment
grand pour recevoir l’eau provenant de
tous les écoulements.
• Prévoir des conduites d’écoulement
séparées pour le bac et la machine à
glaçons. Les isoler pour empêcher la
condensation.
• Poser un té sur la sortie d’écoulement
de la machine à glaçons et une conduite
d’aération de 46 cm (18 po) au-dessus de
la conduite d’écoulement.
• La bouche d’écoulement doit présenter
un intervalle d’air conforme au code en
vigueur.
