POLSKI
pl

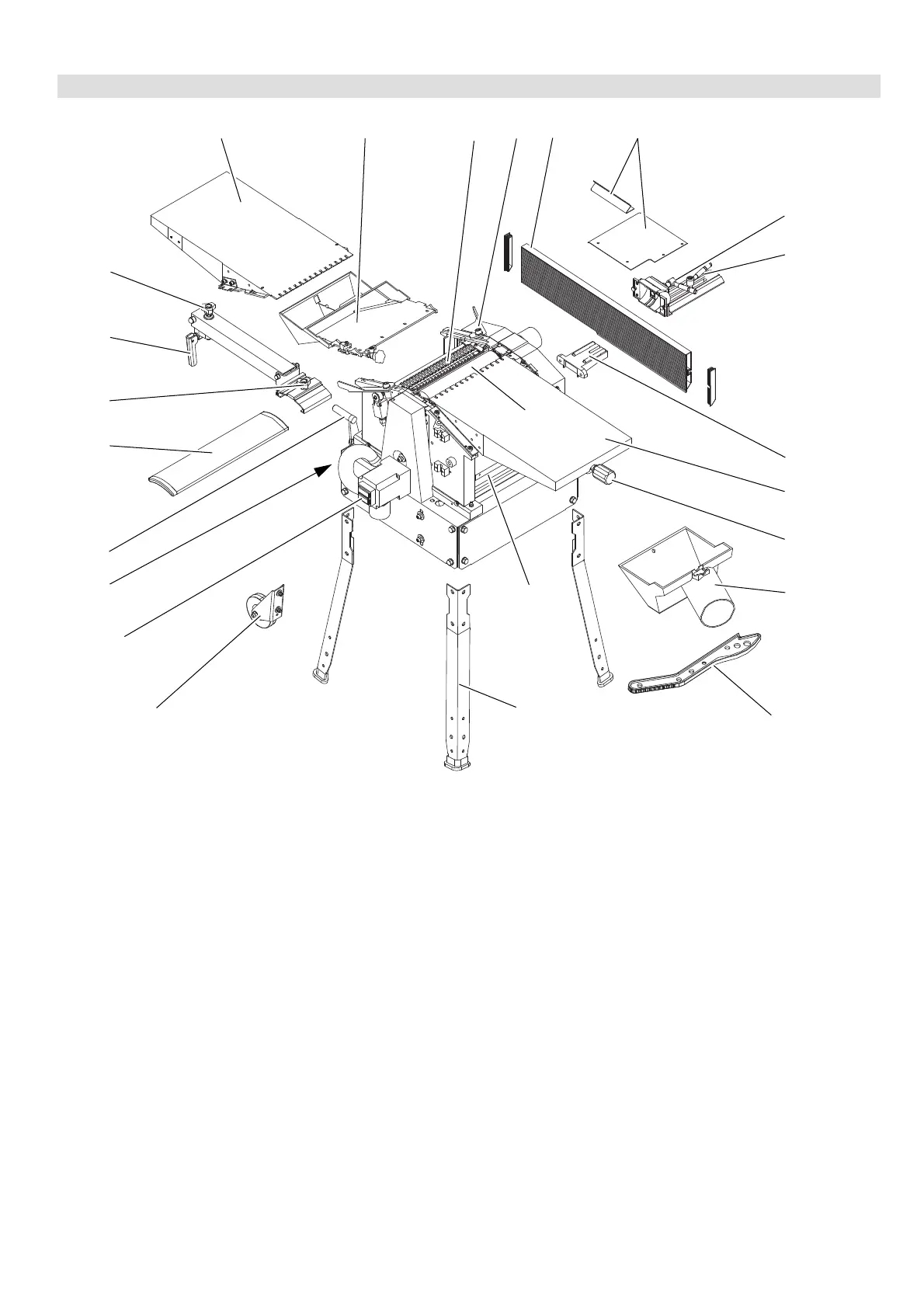

1. Wygląd strugarki
123456
7
8
9
10
11
12
14
15
16
18
19
20
23
22
13
21
17
24
1 Stół odbiorczy
2 Osłona wyrzutu wiórów
3 Zabezpieczhuie przeciwodrzu-
towe
4 Dźwignia blokująca stołu
odbiorczego
5 Ogranicznik
6 Blaszka maskująca
7 Dźwignia zaciskowa do regula-
cji pochylhuia ogranicznika
8 Dźwignia zaciskowa do prze-
suwu poziomego ogranicznika
9 Podpora ogranicznika
10 Stół podawczy
11 Regulacja wysokości stołu
odbiorczego
12 Osłona odsysająca wióry
13 Popychacz
14 Nogi
15 Stół grubościówki
16 Wał nożowy
17 Kółka transportowe
18 Włącznik/wyłącznik
19 Śruba do przechowywania
popychacza, gdy nie jest uży-
wany
20 Regulacja wysokości stołu gru-
bościówki
21 Kształtownik przykrywaj
ący wał
nożowy
22 Regulacja boczna kształtow-
nika przykrywającego wał
nożowy
23 Dźwignia zaciskowa
24 Regulacja wysokości kształtow-
nika przykrywającego wał
nożowy
Dostarczony osprzęt:
Klucz płaski 10 mm
Klucz imbusowy 3 mm
Szablon do ustawiania noży
strugarskich
