17
AVERTISSEMENT
Risque de Choc Electrique
Methode 1 - Fil direct
1. Percer un trou de ¾" (1,9 cm) dans l'armoire droite, ou sur le côté droit
de la paroi arrière ou du plancher de l'ouverture. Voir le graphique
suivant pour les emplacements préférés et optionnels.
REMARQUE : Le câblage du lave-vaisselle sera plus facile si le fil es
acheminé dans l'ouverture par le côté droit.
2. Lisser ou couvrir les bords rugueux de l’orifice par lequel le câblage passera
Armoire en bois - Poncer le bord de l’orifice jusqu'à ce qu'il soit lisse.
Armoire métallique - Couvrir le bord de l’orifice à l’aide d’un passe-f
(non fourni).
3. Faire passer le câble de l'alimentation électrique par l’orifice (le câbl
doit se prolonger jusqu'à l'avant, du côté droit de l'ouverture).
Prolonger le câble jusqu'à 6" (15,2 cm) devant l'appareil et le fixer au so
avec du ruban adhésif pour l'empêcher de bouger lorsque le
lave-vaisselle est déplacé dans l'ouverture de l'armoire.
Précautions de
sécurité
Exigences
d'installation
Instructions
d’installation
Fil
direct
ruban adhésif
LORSQU'IL N'Y A PAS DE RACCORDEMENT EXISTANT
PREPARATION POUR LA CONNEXION DE L'ALIMENTATION
ELECTRIQUE
Se connecter à l'alimentation en utilisant l'une des deux méthodes
suivantes : Fil direct (méthode 1) ou cordon d'alimentation (méthode 2).
Suivre les instructions spécifiques à votre installation
• Débrancher le courant électrique au niveau de la boîte à
fusibles ou du boîtier de disjoncteurs avant d'installer le
lave-vaisselle.
• Le non-respect de cette consigne peut entraîner la mort
ou un choc électrique.

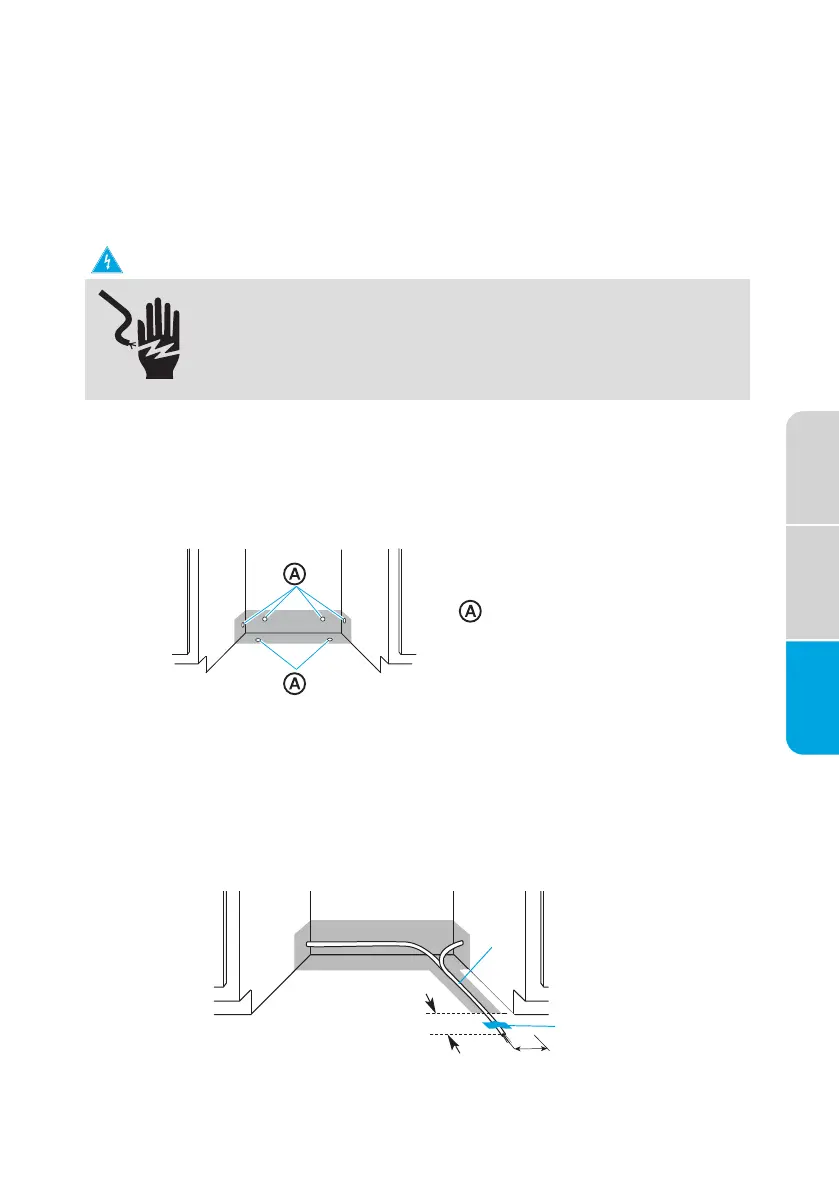

Emplacements
Possibles des Orifices
de Service
3" à 41/4"
(7,6 cm à 10,8 cm)
6" (15,2 cm)
REMARQUE : Vous pouvez fixer le fil au sol à l’aide de ruban adhési
pour le sécuriser pendant que le lave-vaisselle est mis en place.
