REMARQUES :
RACCORDEMENT A L'ALIMENTATION EN EAU
1. Raccorder la ligne d'alimentation en eau au coude à 90°.
Coude
Virole

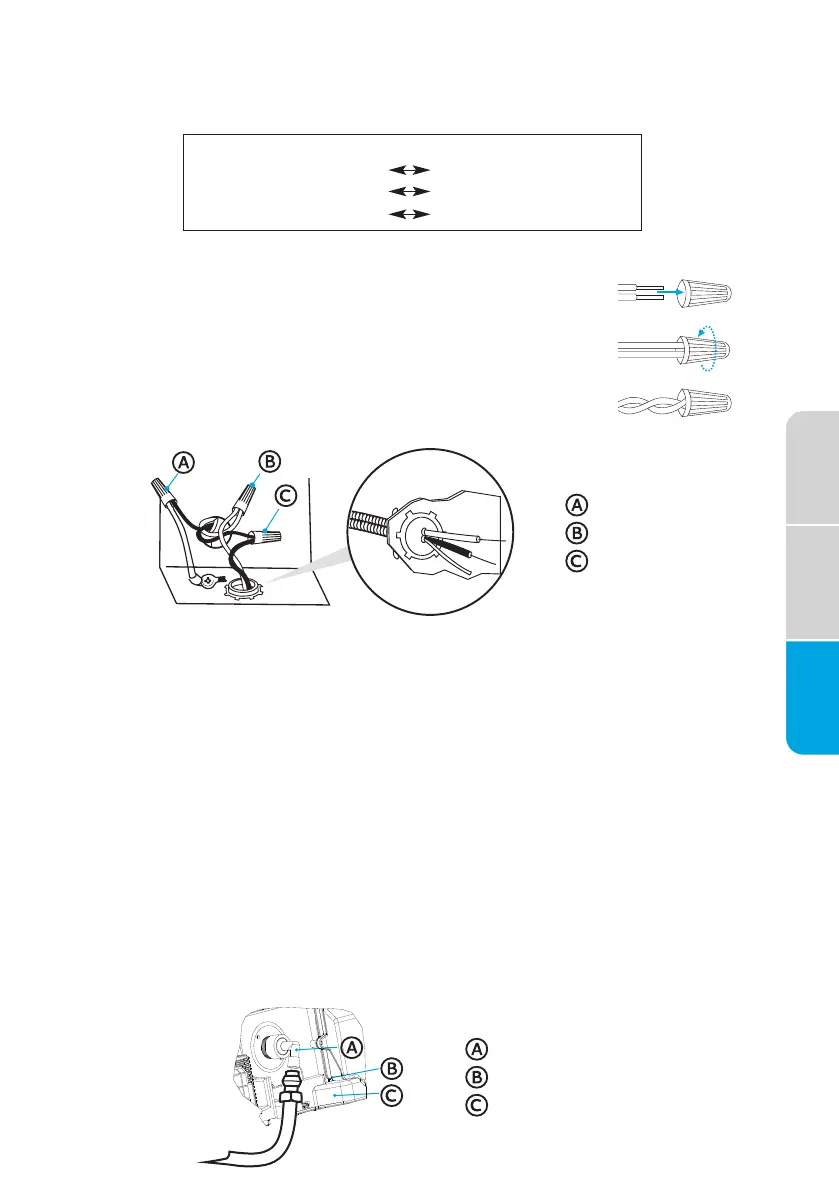

Câble du boîtier de raccordement :
Blanc
Noir
Connecteur de mise à la terre
Câble d’alimentation :
Blanc
Noir
Câble de mise à la terre
6. Connecter les fils comme suit en utilisant des écrous de fil homologu
UL de taille appropriée pour connecter le cordon d'alimentation au fi
de calibre 16 du lave-vaisselle.
• Utiliser des écrous de fil homologués cUL/UL de la taill
appropriée pour connecter le cordon d'alimentation au
câblage du lave-vaisselle de calibre 16.
• Insérer les extrémités des fils dans l'écrou. Ne pas
tordre au préalable le câble nu.
• Courber l'écrou de câble.
• Tirer doucement sur les fils pour vous assurer que les
deux fils sont bien fixé
• POUR LES TUYAUX EN CUIVRE
o Faire glisser l'écrou sur le tuyau de cuivre, à environ 1" (2,5 cm)
de l'extrémité, puis faire glisser la virole sur le tube. Ne pas
positionner la virole sur l'extrémité du tube.
o Insérer le tuyau en cuivre dans le coude jusqu'à la butée.
o Faire glisser l'écrou et la virole vers l'avant, puis commencer à
enfiler l'écrou sur le coude
Terre
Blanc
Noir
7. Serrer les vis de décharge de traction pour fixer le cordo
d'alimentation.
8. Guider délicatement les écrous de fil dans le boîtier de raccordement,
remettre ensuite le couvercle du boîtier de raccordement en veillant à
ne pas pincer les fils
IMPORTANT : Manipuler et repositionner le tuyau de cuivre avec
précaution ; il se plie et se tord facilement.
Ecrou de
compression
25
Précautions de
sécurité
Exigences
d'installation
Instructions
d’installation
