19
F
*3 Lasensibilitéencourantestcalculéeàl'aidedelaformulesuivante.
G1=(V2×QuantitéduType1)+(V2×QuantitéduType2)+(V2×QuantitéduType3)+(V2×Quantitédesautres)+(V3×Longueurdecâble[km])
G1 Sensibilité en courant Épaisseur du câble V3
30 ou inférieur 30mA0,1secouinférieur 1,5mm
2
48
100 ou inférieur 100mA0,1secouinférieur 2,5mm
2
56
4,0mm
2
66
Avertissement:
• Veillez à utiliser les câbles indiqués pour les branchements, et assurez-vous qu'aucune force externe n'est appliquée sur les branchements de terminaux.
Silesbranchementsnesontpasfermementxés,unéchauffementouunincendiepeutseproduire.
• Veillez à utiliser un disjoncteur de protection contre les surintensités de type approprié. Notez que les surintensités peuvent inclure une certaine quantité
de courant direct.
Précaution:
• Certains sites d'installation peuvent nécessiter l'ajout d'un disjoncteur de fuite à la terre pour l'inverseur. Si aucun disjoncteur de fuite à la terre n'est ins-
tallé, il existe un risque d'électrocution.
• Toujoursutiliserdescoupe-circuitsetdesfusiblesdelapuissanceindiquée.L’utilisationdefusibles,delsoudelsencuivreàtropgrandecapacité
peut provoquer un risque de mauvais fonctionnement ou d’incendie.
Remarques:
• Cet appareil est conçu pour être branché à un système d'alimentation avec une impédance système admissible maximum (consulter IEC61000-3-3) au
point d'interface (boîte d'alimentation) de l'alimentation de l'utilisateur.
• L'utilisateurdoits'assurerquecetappareilestbranchéuniquementàunsystèmed'alimentationrépondantauxspécicationsci-dessus.
Le cas échéant, l'utilisateur peut demander à la compagnie d'électricité publique l'impédance du système au point d'interface.
• Fonctionnement de secours
Mêmelorsquel’installationélectriquen’estpasterminée,ilestpossibledefairefonctionnerleventilateuretlapomped’écoulementenconnectantlecavalier(SWE)
surletableaudecommandesur“ON”etenenvoyantdel’électricitéaublocterminal.
SWE SWE
OFF ON OFF ON
Reconnectez le SWE sur le tableau de commande sur “OFF” une fois le travail terminé.
9.1. Câblage de l’alimentation électrique
• Utilisez des alimentations dédiées pour les unités intérieures.
• Gardezàl'espritlesconditionsambiantes(températureambiante,expositiondirecteàl'ensoleillement,eaudepluieetc.)lorsquevousprocédézaucâblageetaux
branchements.
• Latailleducâbleestdevaleurminimumpouruncâbleàconduitmétallique.Silatensionchute,utilisezuncâbled’unrangplusépaisendiamètre.Assurez-vousque
la tension de l’alimentation ne chute pas de plus de 10 %.
• Lesspécicationsdecâblagespéciquesdoiventseconformerauxréglementationsdecâblagerégionales.
• Lescâblesd’alimentationélectriquedesappareilsraccordésnedoiventpasêtreinférieursauxnormes245IEC57,227IEC57,245IEC53ou227IEC53.
• Le climatiseur doit être équipé d’un interrupteur à écartement des contacts de 3 mm [1/8 po.] au minimum.
[Fig. 9.1.1] (P.4)
A
Disjoncteur de fuite à la terre
B
Interrupteur local/Disjoncteur pour le câblage
C
Appareil intérieur
D
Boîtier de traction
Courant total de fonctionnement
del'appareilintérieur
Épaisseur minimale du câble (mm
2
)
Disjoncteur de fuite à la terre
*1
Interrupteur local (A)
Disjoncteur pour le câblage (A)
(Disjoncteur sans fusible)
Câble principal Branche Mise à la terre Capacité Fusible
F0 = 16 A ou inférieur
*2
1,5 1,5 1,5 Sensibilité en courant 20 A
*3
16 16 20
F0 = 25 A ou inférieur
*2
2,5 2,5 2,5 Sensibilité en courant 30 A
*3
25 25 30
F0 = 32 A ou inférieur
*2
4,0 4,0 4,0 Sensibilité en courant 40 A
*3
32 32 40
ConformeàlanormeIEC61000-3-3traitantdel'impédancedesystèmemax.autorisée.
*1 Le disjoncteur de fuite à la terre doit prendre en charge un circuit inverseur.
 Ledisjoncteurdefuiteàlaterredoitpouvoircombinerl'utilisationd'uninterrupteurlocaloud'undisjoncteurpourlecâblage.
*2 Veuillez considérer la valeur la plus importante entre F1 et F2 comme étant la valeur pour F0.
F1=Couranttotaldefonctionnementdesappareilsintérieurs×1,2
F2={V1×(QuantitéduType1)/C}+{V1×(QuantitéduType2)/C}+{V1×(QuantitéduType3)/C}+{V1×(Quantitédesautres)/C}
Appareil intérieur V1 V2
Type1
PLFY-NBMU,PMFY-NBMU,PEFY-NMSU,PCFY-NKMU,
PKFY-NHMU,PKFY-NKMU
18,6 2,4
Type2 PEFY-NMAU 38 1,6
Type3 PEFY-NMHSU 13,8 4,8
Autres Autre appareil intérieur 0 0
C:Multipledecourantdedéclenchementàuneduréededéclenchementde0,01s
Veuillez choisir “C” dans les caractéristiques de déclenchement du disjoncteur.
<Exemple de calcul “F2”>
*ConditionPEFY-NMSU×4+PEFY-NMAU×1,C=8(référez-vousaudiagrammeéchantillonàdroite)
F2 = 18,6×4/8+38×1/8
= 14,05
→
disjoncteur16A(Courantdedéclenchement=8×16Aà0,01s)

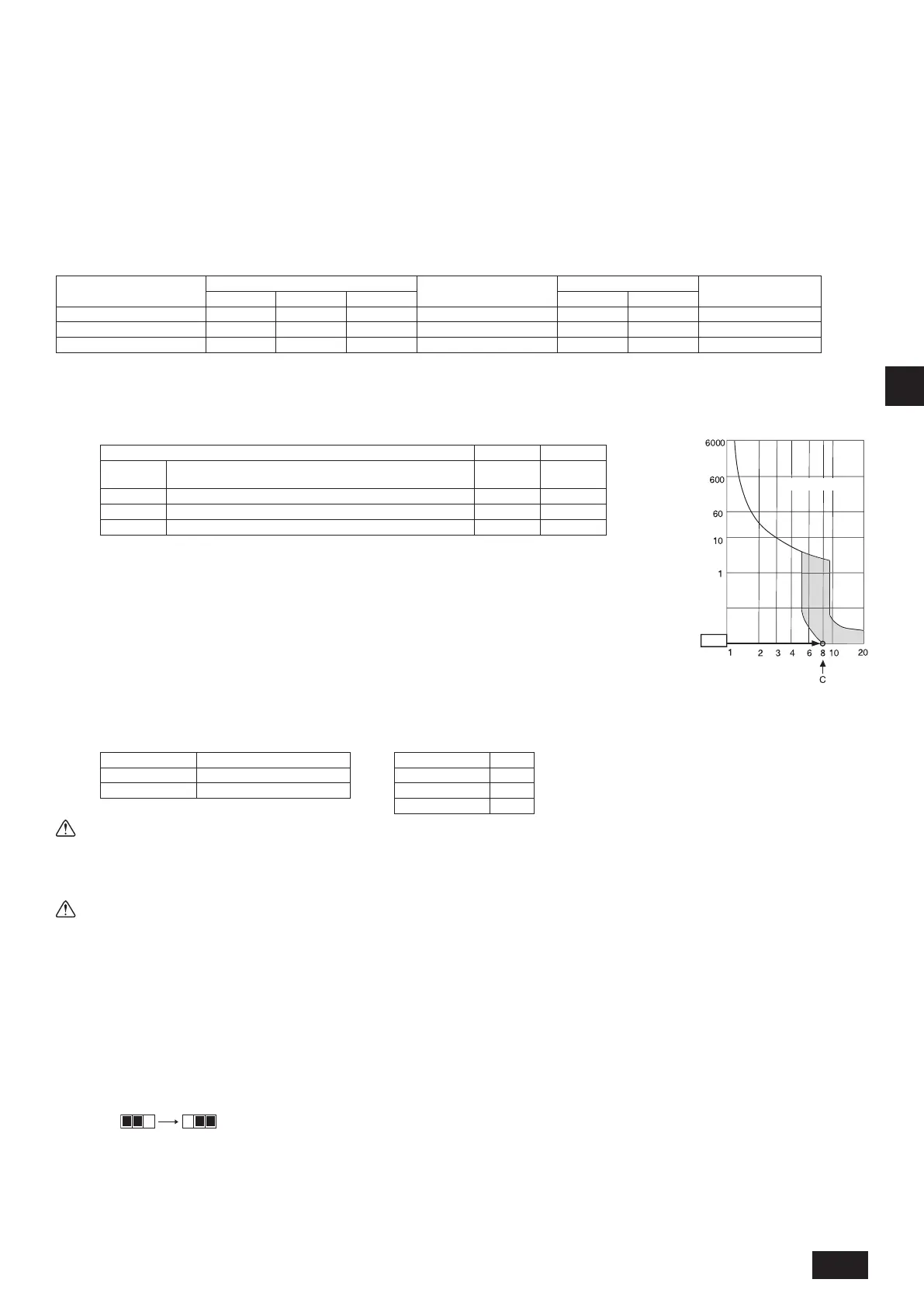

Diagrammed'échantillonducourant
de déclenchement nominal (x)
ÉCHANTILLON
Temps de déclenchement [s]
0,1
0,01
