157
A1 B1 A2 B2
S
A1 B1 A2 B2
S
B2 A2 B1 A1
S
TB521
TB520
CN560
SW580
AB S AB S
SW501 SW510
0
0
0

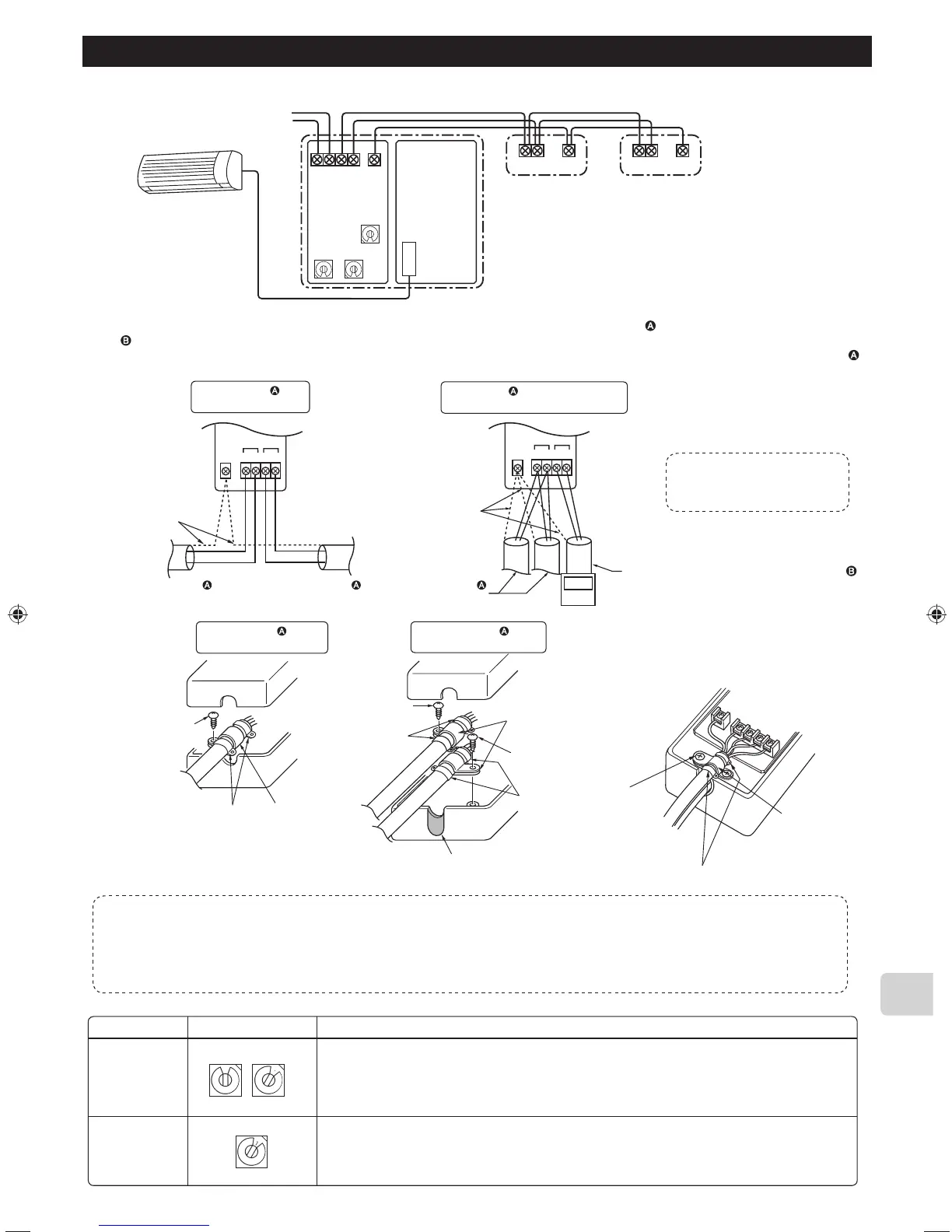

8. Подключение к системе M-NET
■
Подключение кабеля M-NET к интерфейсному блоку управления системой
Комнатным кондиционером можно управлять централизованно или с помощью системного контроллера M-NET.
Внутренний блок
Блок источника питания
Системный
контроллер и т. д.
* Во избежание попадания в отверстие конденсата, насекомых и т. д. уплотните его мастикой.
■
Настройка переключателей при подключении M-NET
Интерфейсный блок
➊
●
Для подключения к системному контроллеру и к пульту дистанционного управления ME подсоедините кабель связи M-NET
или кабель пульта дистанционного
управления
ME
к TB520. (Полярность не имеет значения.) Подсоедините 2-жильный кабель связи к A1/B1 или A2/B2. (Можно подключить его к любому из этих устройств.)
●
Подключайте экранированные части каждого соединительного кабеля перекрестно с помощью терминала S только при перекрестном подключении соединительных кабелей
.
●
После завершения подключения кабельной проводки надежно соедините с помощью любого монтажного зажима шнура
➍
-
➏
и закрепите кабельную стяжку
➑
согласно указаниям на рисунке.
Экран
Экран
Кабель связи
(кабель M-NET)
Кабель связи
(кабель M-NET)
Кабель связи
(кабель M-NET)
Кабель пульта дистанционного управления ME
Пульт дистанционного управления MЕ
Кабельные
стяжки
➑
Кабельные стяжки
➑
Кабельные
стяжки
➑
Винт для
крепления
➐
Кабельные стяжки
➑
Сделайте вырез плоскогубцами. Убедитесь, что обрезанная поверхность
не имеет заусенец, чтобы не повредить соединительный кабель.
Большой
➏
или
средний
➎
монтажный
зажим шнура
Винт для крепления
➐
Большой
➏
или
средний
➎
монтажный
зажим шнура
Большой
➏
или
средний
➎
монтажный
зажим шнура
Винт для крепления
➐
Винт для крепления
➐
Если кабель связи
подключается перекрестно
Если кабель связи
подключается не перекрестно
Если кабели связи
пересекаются и используется
пульт дистанционного управления ME
Если кабели связи
подключаются перекрестно
Примечание
При перекрестном подключении проводов
к одной клеммной коробке используется
кабель диаметром 1,25 мм
2
.
Примечания
•
При осуществлении электрических работ необходимо соблюдать технические стандарты по электрическому оборудованию и стандарты по внутренней проводке.
• Необходимо держать подключаемые ними провода и кабели пульта дистанционного управления как можно дальше от других
электрических проводов. Если расстояние между ними слишком маленькое, возможны неполадки в работе устройства.
• К системе M-NET можно подключить только один пульт дистанционного управления MA.
• Запрещено помещать в одну группу серии City Multi и P.
• Выполнить тестовую проверку с пульта дистанционного управления MЕ или системного контроллера нельзя.
Номер переключателя
Адрес Комментарии
SW510
SW501
Адрес M-NET
SW510 SW501
0
1
Значения, кратные 10
Значения, кратные 1
SW510 задает значения адресации в десятках, а SW501 — в единицах.
(Можно задать адрес от 01 до 50.)
Например, чтобы настроить устройство на адрес 25, переведите SW510 в положение “2”, а SW501 — в положение “5”.
* На рисунке слева показан адрес 1.
SW580
SW580
Адрес хладагента
Если пульт дистанционного управления MA не используется, для адреса хладагента (SW580)
задайте значение “1”.
JG79Y451H01_RU.indd 157 2018-06-21 13:17:21
