9. Tilslutning med MA-fjernbetjening
■
Indstilling, hvor MA-fjernbetjeningen er tilsluttet
Funktioner SW-nr. Betjeningsdetaljer
Placering af
rumtemperaturføler
ON
SW500
ON
OFF
SW500-3: OFF
•
Den temperatur, der registreres af enhedens sugetemperaturføler, opfattes som rumtemperaturen.
SW500-3: ON
• Den temperatur, der registreres af temperaturføleren på fjernbetjeningen, opfattes som
rumtemperaturen.
●Opsætning af en køleadresse
●Opsætning af rumtemperaturfølernes placering
SW-nr. Køleadresse Bemærkninger
SW580
Adressen kan indstilles til mellem 0 og 15
•
Indstil køleadressen på den enhed, der leverer strøm til MA-fjernbetjeningen, til “0”.
• Når to eller flere klimaanlæg betjenes i en gruppe, skal der indstilles forskellige køleadresser
inden for gruppen.
*A til F på drejeafbryderen svarer til køleadresserne 10 til 15.
●Indstilling, når P-serien er blandet i samme gruppe (kun når der køres gruppebetjening ved hjælp af MA-fjernbetjeningen)
Funktioner SW-nr. Betjeningsdetaljer
P-serien er
blandet i den
samme gruppe
SW502
OFF
ON
ON
SW502-8: OFF
• Indstil til OFF, når P-serien ikke er blandet i den samme gruppe.
SW502-8: ON
• Indstil til ON, når P-serien er blandet i den samme gruppe.
B A
TB580
CN560
SW502
SW500
SW580
0
Indendørsenhed
MA-fjernbetjening
MA-fjernbetjening
MA-fjernbetjening
eller interfaceenhed
● Ved tilslutning af MA-fjernbetjeningen skal du forbinde MA-fjernbetjeningskablet med TB580. (Det er ikke polariseret).
● Hvis flere klimaanlæg betjenes i en gruppe, skal der foretages en trådkorsforbindelse på TB580 med MA-fjernbetjeningskablet
.
● MA-fjernbetjeningen kan betjene op til 16 klimaanlæg på samme tid.
● Der kan tilsluttes op til to MA-fjernbetjeninger i én gruppe.
Der kan dog højst tilsluttes én, når der anvendes PAR-CT0
MA.
● Kabelføringslængden fra interfacet på køleadresse “0” til MA-fjernbetjeningen skal være mindre end 10 m.
● Hvis klimaanlægget skal betjenes i en gruppe, skal den samlede længde af kabelføringen til MA-fjernbetjeningen være mindre end 50 m.

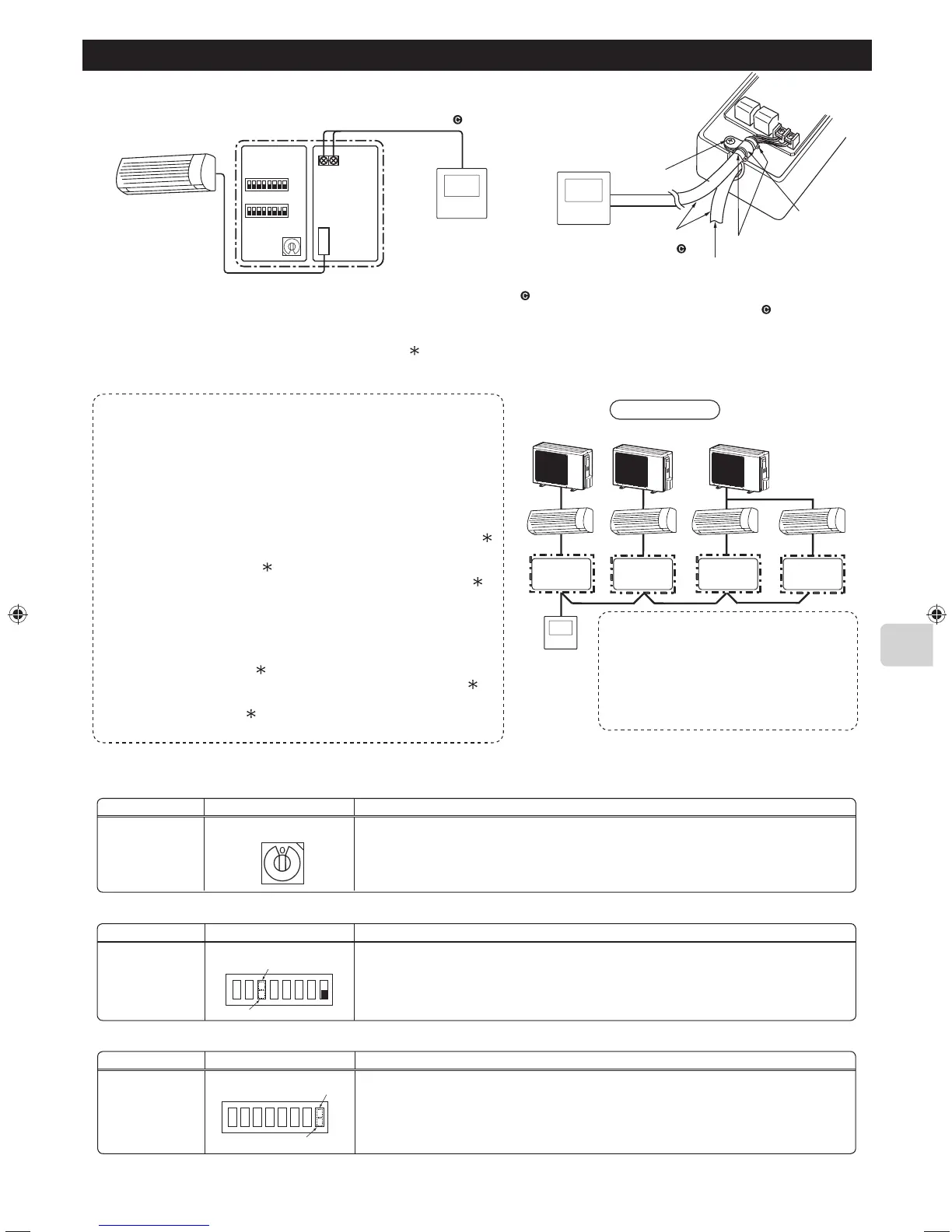

Gruppestyring
Udendørsenhed Udendørsenhed Multi-udendørsenhed
Indendørsenhed Indendørsenhed Indendørsenhed Indendørsenhed
MA-fjernbetjening
Interfaceenhed
➊
MA-fjernbetjeningskabel
MA-fjernbetjenings-
kabel
Kabelbånd
➑
Interfaceenhed
➊
(Køleadresse “0”)
Interfaceenhed
➊
(Køleadresse “1”)
Interfaceenhed
➊
(Køleadresse “2”)
Interfaceenhed
➊
(Køleadresse “3”)
Skrue til
montering
➐
Monteringskabel-
klemme (stor)
➏
eller (middel)
➎
Bemærkninger
• Sørg for at stille MA-fjernbetjeningens “displayindstilling for automatisk
opvarmning/køling” på OFF inden brug.
* Se brugsvejledningen til MA-fjernbetjeningen for detaljer om “displayindstilling
for automatisk opvarmning/køling”.
*
Når “displayindstillingen for automatisk opvarmning/køling” er ON, er
fjernbetjeningens display muligvis forskellig fra enhedens faktiske driftsstatus.
• En testkørsel kan ikke igangsættes ved hjælp af kontakten til testkørsel
på MA-fjernbetjeningen.
• Gruppestyring med CITY MULTI deaktiveret.
• Ret dig efter nedenstående begrænsninger, når du anvender PAR-CT0
MA med M NET-systemet.
1. Sørg for at stille PAR-CT0 MA-enhedens “lysstyrkeindstilling” til “lav”.
2. Kabelføringslængden fra interfacet på køleadresse “0” til PAR-CT0
MA-enheden skal være mindre end 7 m.
3. Visse rumklimaanlæg kan ikke anvendes.
Kontroller, at rumklimaanlægget kan anvendes, inden det monteres.
4. Brug ikke indendørsenhedens eksterne output (CN104).
*
Hvis indendørsenheden ikke har den eksterne udgang (CN104), kan
du ikke bruge PAR-CT0 MA med M-NET-systemet.
• Iagttag en af nedenstående begrænsninger, når du anvender PAR-4 MA
med M-NET-systemet.
• Sørg for at stille PAR-4 MA-enhedens “lysstyrkeindstilling” til “lav”.
• Brug ikke “Indstilling af signaloutput” på denne interfaceenhed.
Bemærk
• Angiv en anden kølemiddeladresse for hver
rumairconditionenhed, også selvom der er
tilkoblet en MULTI-typeenhed.
• Når der er koblet til M-NET-systemet, kan
gruppestyringen udføres ved hjælp af MA-
fjernbetjeningen, mens gruppeindstillingen skal
angives på M-NET-systemstyringssiden.
■
Tilslutning af SYSTEMSTYRINGS-interfacet til MA-fjernbetjeningen
Et klimaanlæg kan betjenes ved hjælp af den kabelførte fjernbetjening.
