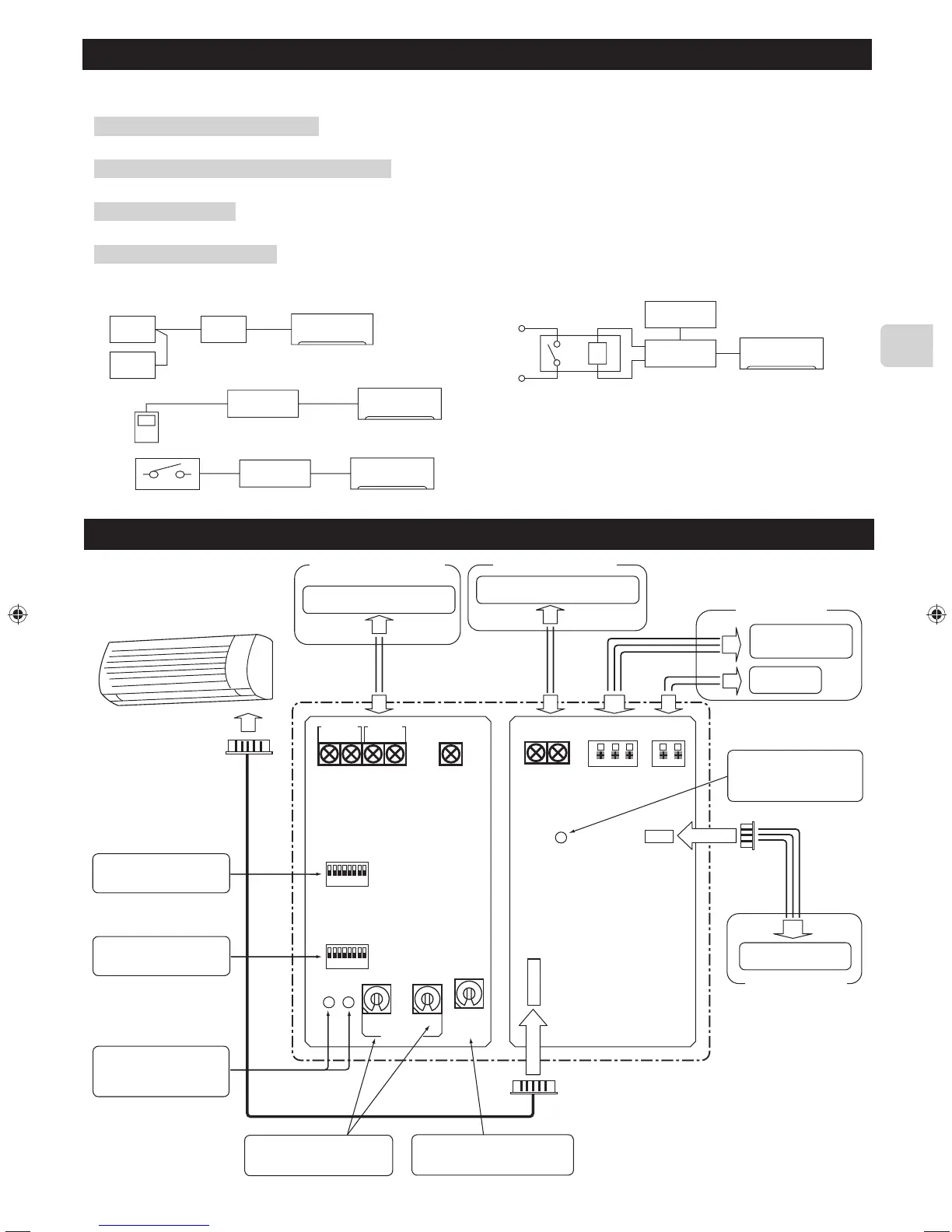

3. Fonction et câblage électrique de chaque pièce de l’interface
2. Avant l’installation
Comment utiliser l’interface COMMANDE DE SYSTÈME.
■Fonctions
Connexion au système M-NET (Fig. 2-1)
Le climatiseur peut être géré de manière centralisée ou individuelle par le contrôleur du système à l’aide de la commande de communication M-NET.
Utilisé en tant que télécommande par câble (Fig. 2.2)
Vous pouvez utiliser la télécommande MA comme télécommande par câble.
Télécommande (Fig. 2-3)
Des signaux de contact permettent la mise ON/OFF, l’interdiction/l’autorisation de fonctionnement et le chauffage/refroidissement.
Sortie du témoin d’état (Fig. 2-4)
Les signaux de mise ON/OFF, erreur/normal, mise ON/OFF du chauffage et mise ON/OFF de l’humidificateur.
■Exemple de configuration du système
Fig. 2-1
Fig. 2-2
Fig. 2-3
Fig. 2-4
1 Contrôleur du système, etc
2 Interface de COMMANDE
DE SYSTÈME
3 Appareil intérieur
4 Télécommande MA
5 Contact
6 Relai
7 Bobine
8 Alimentation pour la ligne
de transmission M-NET
9 Alimentation externe
pour 12 V CC
TB521
S
B A R2 R1 C
-
+
SW500
SW502
SW580
LE501
TB580 MA
TB571 TB530
CN591
CN560
TB520
LE502
LE581
B2 A2 B1 A1
12345678
12345678
MA
SW501 SW510
00
0
M-Net2
M-Net1
LED permettant de vérifier les commu-
nications avec l’équipement raccordé
*
Reportez-vous à la section 13
“Contrôle de l’état de l’interface”.
Pour utiliser la commande
centralisée par M-NET
Pour utiliser la télécommande MA
Appareil intérieur
Contrôleur du système MELANS
Télécommande MA
État de la sortie du
climatiseur
Les éléments de relais, tel le
chauffage et l’humidificateur,
etc. connectés au relais.
Alimentation
CC (12 V)
Vers CN105
(Bleu ciel)
(Gris)
Clé à carte, minuterie à
pièces, etc.
Pour entrer un
signal de commande
et commander le
climatiseur à distance
Commutateur de réglage d’adresse du réfrigérant
*
Reportez-vous à la section 9 “Raccordement
de la télécommande MA” pour plus de détails.
Commutateur de réglage d’adresse M-NET
*
Reportez-vous à la section 8 “Connexion
au système M-NET” pour plus de détails.
LED permettant de vérifier les commu-
nications avec l’équipement accordé
*
Reportez-vous à la section 13
“Contrôle de l’état de l’interface”.
Commutateur de réglage de la fonction B
*
Reportez-vous à la section 4
“Détails des commutateurs DIP”.
Commutateur de réglage de la fonction A
*
Reportez-vous à la section 4
“Détails des commutateurs DIP”.
(Orange)
(Rouge)
M-Net
(Orange)
(Blanc)
(Blanc)
ON
ON
