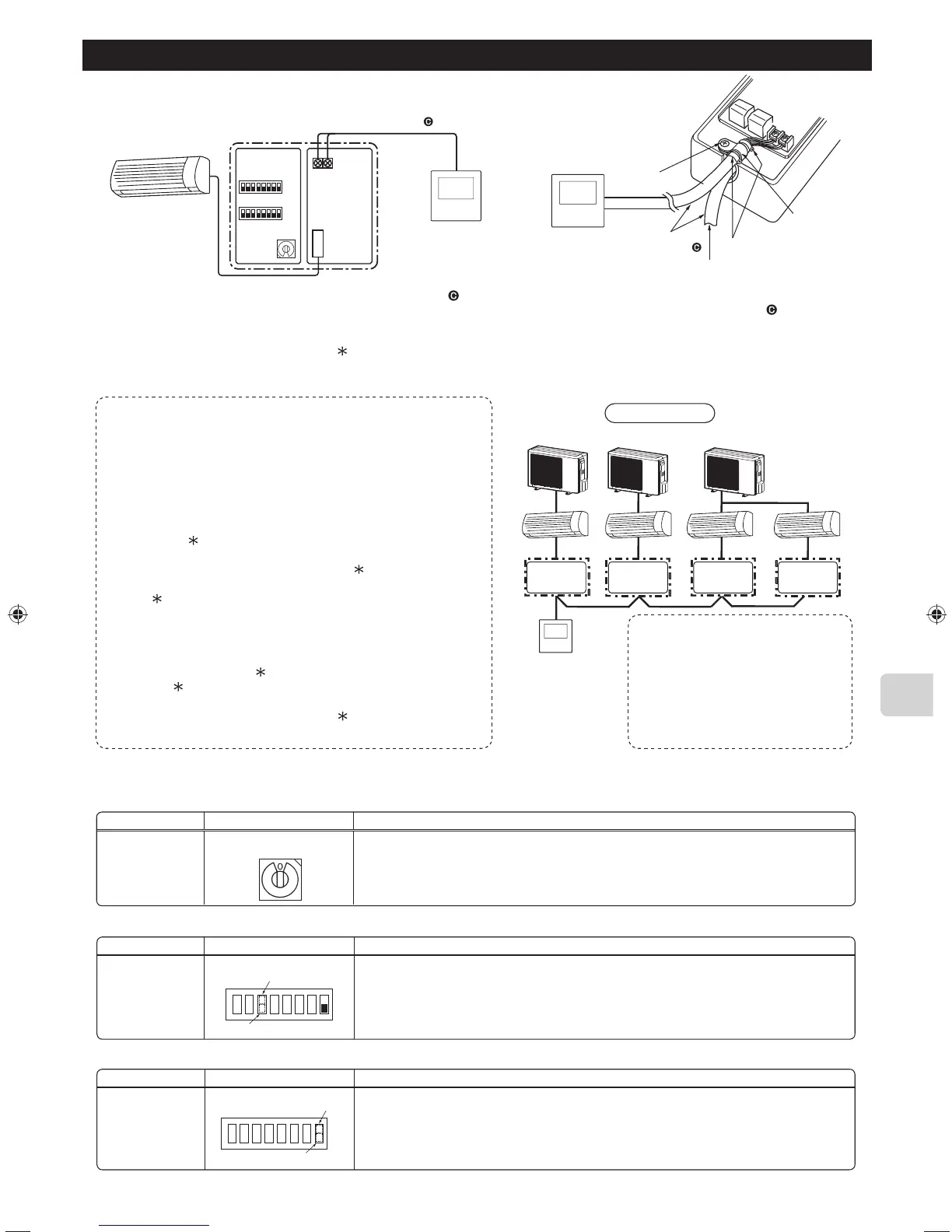

9. Att ansluta med MA-fjärrkontroll
■
Att ansluta SYSTEMKONTROLLgränssnittet till MA-fjärrkontrollen
En luftkonditionering fungerar tillsammans med den trådanslutna fjärrkontrollen.
Inomhusenhet
MA-fjärrkontroll
MA-fjärrkontroll
MA-fjärrkontroll
eller gränssnittsenhet
● För att ansluta till MA-fjärrkontrollen, anslut MA-fjärrkontrollkabeln med TB580. (Den är ej polariserad.)
● Skapa en korskopplingsanslutning vid TB580 med MA-fjärrkontrollkabeln när fler än en luftkonditioneringsenhet är i drift i grupp
.
●
MA-fjärrkontrollen kan kontrollera upp till 16 luftkonditioneringsuppsättningar samtidigt.
● Upp till två MA-fjärrkontroller kan anslutas i en grupp.
Maximalt en kan dock anslutas när PAR-CT0 MA används.
● Ledningslängden från gränssnittet vid kylmedelsadressen “0” till MA-fjärr kontrollen bör vare kortare än 10 meter.
● För att sätta luftkonditioneringen i drift i en grupp, gör den totala ledningslängden för MA-fjärrkontrollen kortare än 50 meter.
■
Inställning vid ansluten MA-fjärrkontroll
Gränssnittsenhet
➊
MA-fjärrkontrollkabel
MA-
fjärrkontrollkabel
Buntband
➑
Monteringsskruv.
➐
Monteringssladdklämma
(Stor)
➏
eller (Medium)
➎
Anteckningar
• Försäkra dig om att ställa MA-fjärrkontrollens displayinställning “Auto
värme/kyla” på AV innan användande.
* För detaljer om displayinställningen “Auto värme/kyla”, hänvisas till
MA-fjärrkontrollens instruktionsmanual.
*
När displayinställningen Auto-värme/ -kyla är PÅ kan det vara så att
fjärrkontrolldisplayen avviker från den faktiska fungerade statusen hos enheten.
• En testkörning kan inte initieras genom testkörningsknappen på MA-
fjärrkontrollen.
• Gruppkontroll med CITY MULTI är inte tillgänglig.
• När PAR-CT0 MA används med systemet M-NET gäller nedanstående
begränsningar.
1. Sätt “Inställning för ljusstyrka” för PAR-CT0 MA till “Låg”.
2. Kabellängden mellan gränssnittet vid kylmedelsadress “0” och PAR-
CT0 MA ska vara mindre än 7 m.
3. Vissa luftkonditioneringsenheter kan inte användas.
Se till att luftkonditioneringen kan användas innan den installeras.
4. Använd inte den externa utgången (CN104) i inomhusenheten.
*
Om inomhusenheten inte har den externa utgången (CN104) kan du
inte använda PAR-CT0 MA med systemet M-NET.
• När PAR-4 MA används med systemet M-NET gäller en av
nedanstående begränsningar.
• Sätt “Inställning för ljusstyrka” för PAR-4 MA till “Låg”.
•
Använd inte “Inställning för signaluteffekt” för denna gränssnittsenhet.
●Att ställa in en kylmedelsadress
●Installation av rumstemperaturdetektorposition
SW-nummer. Kylmedelsadress Kommentarer
SW580
Adress kan anges från 0 till 15
• Ställ in enhetens kylmedelsadress som försörjer MA-fjärrkontrollen med ström till “0”.
• När två eller fler luftkonditioneringar är i drift i grupp, ange olika kylmedelsadresser inom
gruppen.
*A till F hos vridomkopplaren motsvarar kylmedelsadresser 10 till 15.
●Inställning när P-serien är blandad i samma grupp (endast vid körning av gruppdrift med hjälp av MA-fjärrkontrollen)
Funktioner SW-nummer. Driftdetaljer
P-serien är
blandad i samma
grupp
SW502
AV
PÅ
ON
SW502-8: AV
• Ställ in på AV när P-serien inte är blandad i samma grupp.
SW502-8: PÅ
• Ställ in på PÅ när P-serien är blandad i samma grupp.
Funktioner SW-nummer. Driftdetaljer
Rumstemperatur-
detektorposition
ON
SW500
PÅ
AV
SW500-3: AV
• Upptäckt temperatur av enhetens sugpropps-temperatursensor är gjord att vara
rumstemperatur.
SW500-3: PÅ
• Upptäckt temperatur av fjärrkontrollens temperatursensor är gjord att vara rumstemperatur.
Gruppkontroll
Utomhusenhet Utomhusenhet Multi-utomhusenhet
Inomhusenhet Inomhusenhet Inomhusenhet Inomhusenhet
Gränssnittsenhet
➊
(Kylmedels-
adress“0”)
Gränssnittsenhet
➊
(Kylmedels-
adress“1”)
Gränssnittsenhet
➊
(Kylmedels-
adress“2”)
Gränssnittsenhet
➊
(Kylmedels-
adress“3”)
Observera
• Ställ in olika kylmedelsadresser för varje
luftkonditionering även när en enhet av
MULTI-typ är ansluten.
• Vid anslutning till M-NET-systemet
och när gruppkontroll utförs med
hjälp av MA-fjärrkontrollen, måste
gruppinställningen ställas in på
M-NET-systemets kontrollsida.
MA-fjärrkontroll
