S1 S2 S3
Klemmleistenabdeckung
Beim Entfernen:
Beim Anbringen:
Klemme 1
Speichermodul/
Außengerät-
Anschlusskabel
Rohrmuenenden-
Ausrichtungsmarkierung
Klemme 2
Rohrmue
B-Rohr
Klemmleiste für Außengerät
(Diese Klemme hat Polarität.)
Richten Sie das
Rohrmuenende auf die
Markierung aus.
Rohrmuenenden-
Ausrichtungsmarkierung
Rohrmue für Speichermodul/
Außengerät-Anschlusskabel
Speichermodul/Außengerät-
Anschlusskabel des
Speichermoduls
Verbindungsmethode für Anschlusskabel des Speichermoduls/
Außengeräts
(Abbildung 6-2)
Rohrmue
Rohrleitungs-
abdeckung
Abbildung 6-2
Anmerkungen
Entfernen Sie die Rohrleitungsabdeckung und die
Klemmleistenabdeckung.
• Entfernen Sie die Rohrleitungsabdeckung gefolgt von der
Klemmleistenabdeckung in dieser Reihenfolge.
Führen Sie die Speichermodul/Außengerät-Anschlusskabel durch eine
Rohrmue (16 mm Durchmesser) vom Speichermodul zum Außengerät.
• Die Anschlusskabel von Speichermodul/Außengerät dürfen nicht schlechter
als exible Kabel mit Ummantelung aus Polychloropren sein.
(Ausführung 60245 IEC 57)
Befestigen Sie die Speichermodul/Außengerät-Anschlusskabel mit
Klemme 1.
• Bringen Sie es fest an und achten Sie darauf, dass keine äußere Kraft direkt
auf den Klemmenteil ausgeübt wird.
Befestigen Sie die Rohrmue mit Klemme 2 (2 Positionen). • Bei der Lieferung ab Werk ist der Abussanschluss an der Klemme 2 befestigt.
Entfernen Sie daher vorsichtig den Abussanschluss und befestigen Sie die
Rohrmue.
• Um das Eindringen von Wasser in die Rohrmue zu
verhindern, wickeln Sie das Band um das Ende der
Rohrmue, richten Sie das Ende der Rohrmue auf
die Ausrichtmarkierung aus und stecken Sie es in die
Klemmleistenabdeckung.
• So anbringen, dass die Rohrmue nicht das B-Rohr berührt.
(Das B-Rohr kann Temperaturen von 72°C oder höher erreichen.)
Verbinden Sie die Speichermodul/Außengerät-Anschlusskabel mit der
Klemmleiste des Außengeräts.
• Die Klemmen haben Polarität. Achten Sie daher darauf, beim Anschließen der
Kabel die entsprechende Klemmennummer auszuwählen.
•
Ziehen Sie nacheinander einmal an jedem Kabel, um zu überprüfen, dass sie
nicht getrennt sind.
Bringen Sie nach Abschluss der Kabelführung die
Klemmleistenabdeckung und die Rohrleitungsabdeckung an.
• Bringen Sie die Klemmleistenabdeckung gefolgt von der Rohrleitungsabdeckung
in dieser Reihenfolge an.
Speichermodul/
Außengerät-
Anschlusskabel
Band
4
de
Abbildung 6-1
6. Elektronik
TB2
S1
S2
S3
S1
S2
S3
TB
Außengerät
Speichermodul
Trennschalter

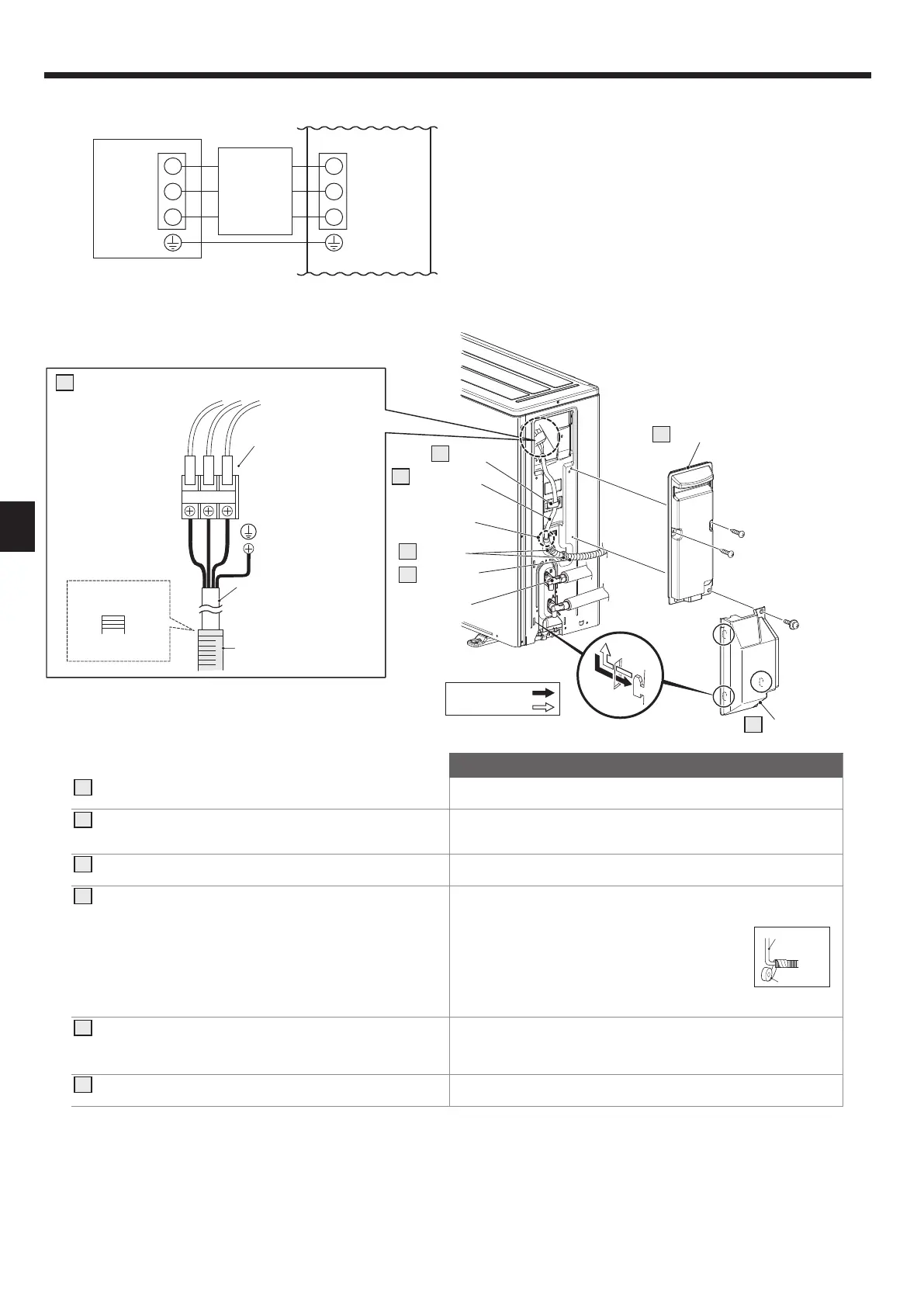

Außengerät betrieben über Speichermodul (Abbildung 6-1)
