4
fr

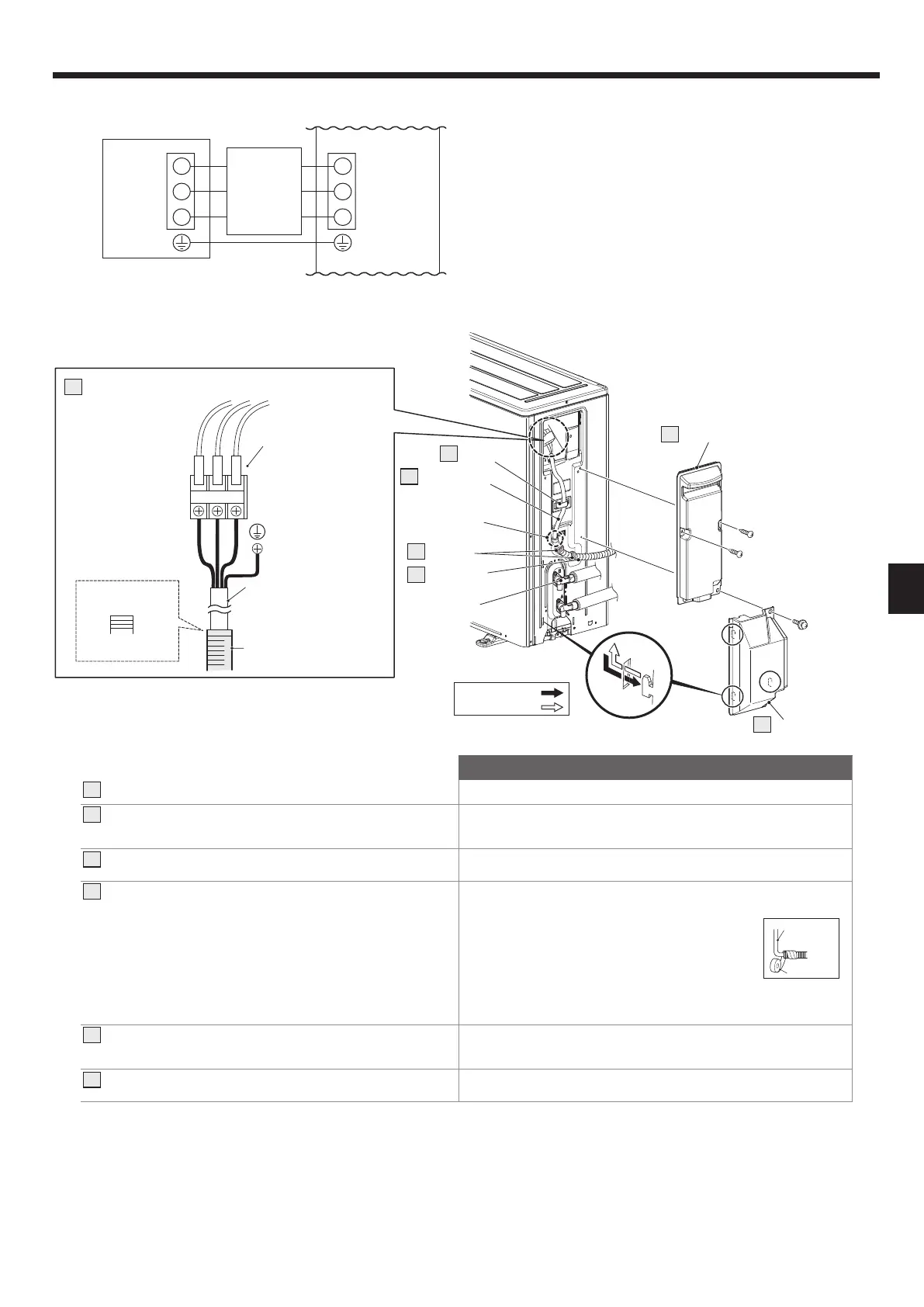

Fig. 6-1
6. Installation électrique
TB2
S1
S2
S3
S1
S2
S3
TB
Unité extérieure
Ecodan hydrobox duo
Interrupteur
d’isolement
Unité extérieure alimentée via l’Ecodan hydrobox duo (Fig. 6-1)
S1 S2 S3
Couvercle de bornier
Lors du retrait :
Lors de la xation :
Collier de serrage 1
Câbles de connexion entre
l’Ecodan hydrobox
duo/l’unité extérieure
Repère d’alignement de
l’extrémité du manchon de tuyau
Collier de serrage 2
Manchon de tuyau
Tuyau B
Fig. 6-2
Bornier pour l’unité extérieure
(Cette borne a une polarité.)
Alignez l’extrémité du manchon
de tuyau avec le repère.
Repère d’alignement de
l’extrémité du manchon de tuyau
Manchon de tuyau pour les câbles
de connexion entre l’Ecodan
hydrobox duo/l’unité extérieure
Câbles de connexion entre
l’Ecodan hydrobox duo/
l’unité extérieure depuis
l’Ecodan hydrobox duo
Méthode de connexion pour les câbles de connexion entre
l’Ecodan hydrobox duo/l’unité extérieure
(Fig. 6-2)
Couvercle de
tuyauterie
5
3
2
4
2
1
1
Manchon de
tuyau
Remarque
1
Retirez le couvercle de tuyauterie et le couvercle de bornier. • Retirez le couvercle de tuyauterie, puis le couvercle de bornier, dans cet ordre.
2
Faites passer les câbles de connexion entre l’Ecodan hydrobox duo/
l’unité extérieure depuis l’Ecodan hydrobox duo à travers un manchon
de tuyau (16 mm de diamètre).
• Les câbles de connexion entre l’Ecodan hydrobox duo/l’unité extérieure ne
doivent pas être plus légers qu’un câble souple à gaine en Néoprène.
(Modèle 60245 IEC 57)
3
Fixez les câbles de connexion entre l’Ecodan hydrobox duo/l’unité
extérieure à l’aide du collier de serrage 1.
• Fixez fermement en place en veillant à ce qu’aucune force extérieure ne soit
appliquée directement sur la section des bornes.
4
Serrez fermement le manchon de tuyau à l’aide du collier de serrage 2 (2
emplacements).
• Lors de l’expédition, la douille de vidange est xée à la pince de serrage 2, par
conséquent, retirez avec précaution la douille de vidange et xez fermement le
manchon de tuyau.
• Pour empêcher l’entrée d’eau dans le manchon de
tuyau, enroulez du ruban adhésif autour de l’extrémité
du manchon de tuyau, alignez l’extrémité du manchon
de tuyau avec le repère d’alignement et placez-le dans
le couvercle de bornier.
• Serrez fermement de sorte que le manchon de tuyau n’entre pas en contact
avec le tuyau B. (Le tuyau B peut atteindre des températures de 72 °C ou
plus.)
5
Raccordez les câbles de connexion entre l’Ecodan hydrobox duo/l’unité
extérieure au bornier de l’unité extérieure.
• Les bornes ont une polarité, par conséquent, vous devez veiller à faire
correspondre le numéro de borne au moment de raccorder les câbles.
•
Tirez chaque l un à la fois pour vérier qu’il n’est pas débranché.
6
Une fois le câblage terminé, xez le couvercle de bornier et le couvercle
de tuyauterie.
• Attachez le couvercle de bornier puis le couvercle de tuyauterie, dans cet
ordre.
Câbles de connexion
entre l’Ecodan hydrobox
duo/l’unité extérieure
Ruban adhésif
