QUHZ-W40VA
Fluide frigorigène CO �
(R744)
GWP 1
Quantité kg 1,15
Niveau sonore (mesuré sous la fréquence de fonctionnement
nominale.)
SPL Chauage dB(A) 43
PWL Chauage dB(A) 53

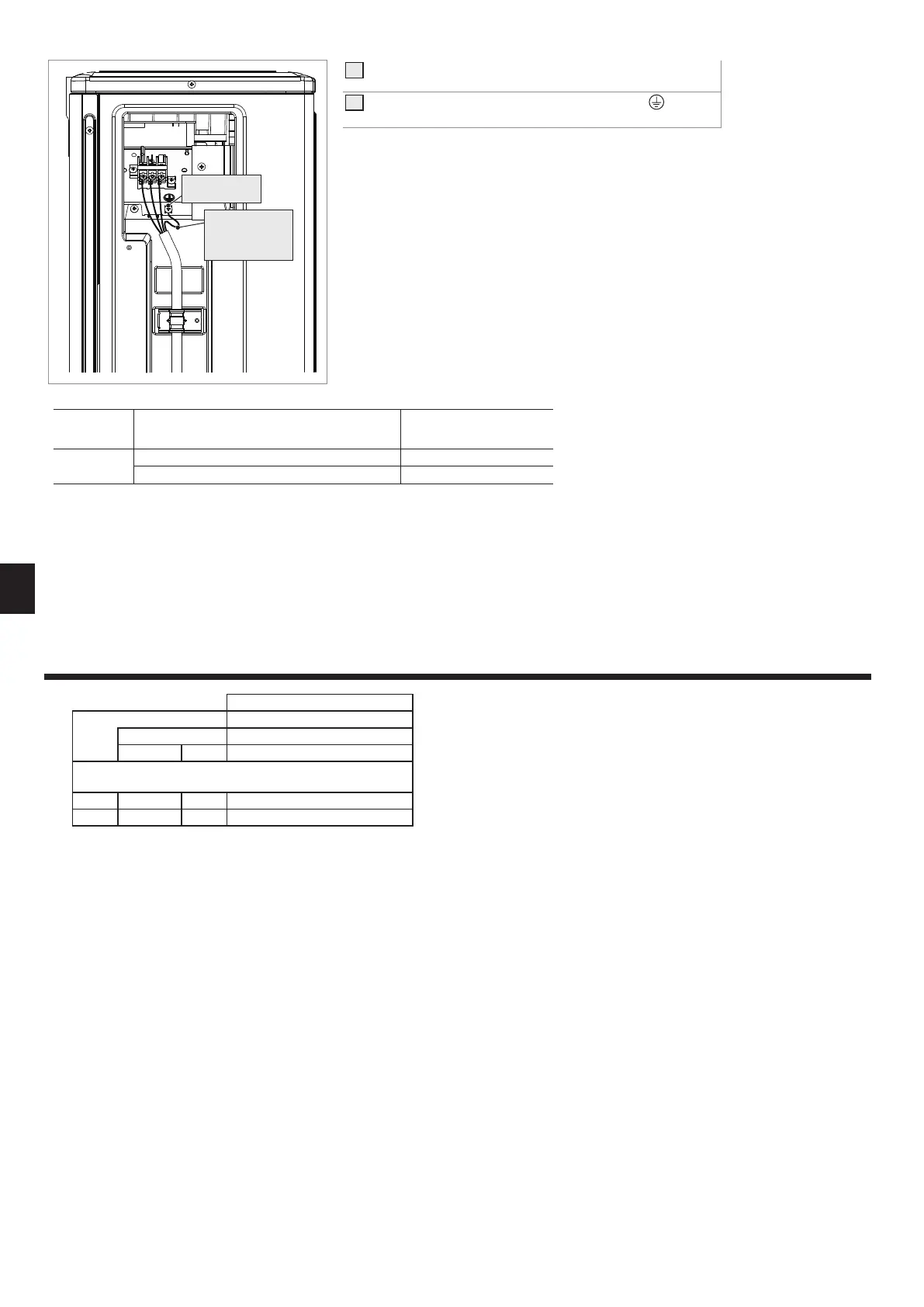

Fig. 6-3
Vis de borne
de terre
Fil de terre
Remarque : Installez un
câble de mise à la terre plus
long que les autres câbles.
*1. Max. 15 m
*2. Les valeurs données dans le tableau ci-dessus ne sont pas toujours mesurées par rapport à la valeur de la terre.
Remarques :
1. La taille du câblage doit être conforme aux réglementations locales et nationales en vigueur sur les câbles.
2. Veillez à raccorder directement les câbles entre l’unité extérieure et l’Ecodan hydrobox duo. (aucune connexion intermédiaire n’est autorisée).
Les connexions intermédiaires peuvent entraîner des erreurs de communication. (Si une connexion intermédiaire est nécessaire, veillez à prendre
des mesures pour empêcher l’eau de pénétrer dans les câbles.)
Si de l’eau pénètre au point de connexion intermédiaire, cela peut entraîner une isolation à la terre insusante ou un mauvais contact électrique.
3. Installez un câble de mise à la terre plus long que les autres câbles.
4. Ne construisez pas un système dont l’alimentation électrique est mise sous tension et hors tension fréquemment.
Sertissez une cosse circulaire (disponible dans le commerce) sur le l de
terre (disponible dans le commerce).
Raccordez le l de terre à la vis de borne de terre (repère ).
Couple de serrage de référence : 0,7 à 1,3 N-m
Fil de câblage
n° x taille
(mm²)
Ecodan hydrobox duo - Unité extérieure
(y compris le câble de mise à la terre)
*1
4 × Min. 2,5
Catégorie de
circuit
Ecodan hydrobox duo - Unité extérieure S1 - S2 *2
230 V CA
Ecodan hydrobox duo - Unité extérieure S2 - S3 *2
24 V CC
5
fr
7. Caractéristiques techniques
