QUHZ-W40VA
Refrigerante CO�(R744)
PCG 1
Cantidad kg 1,15
Nivelacústico(medidoenlafrecuenciadefuncionamiento
nominal).
SPL Calefacción dB(A) 43
PWL Calefacción dB(A) 53

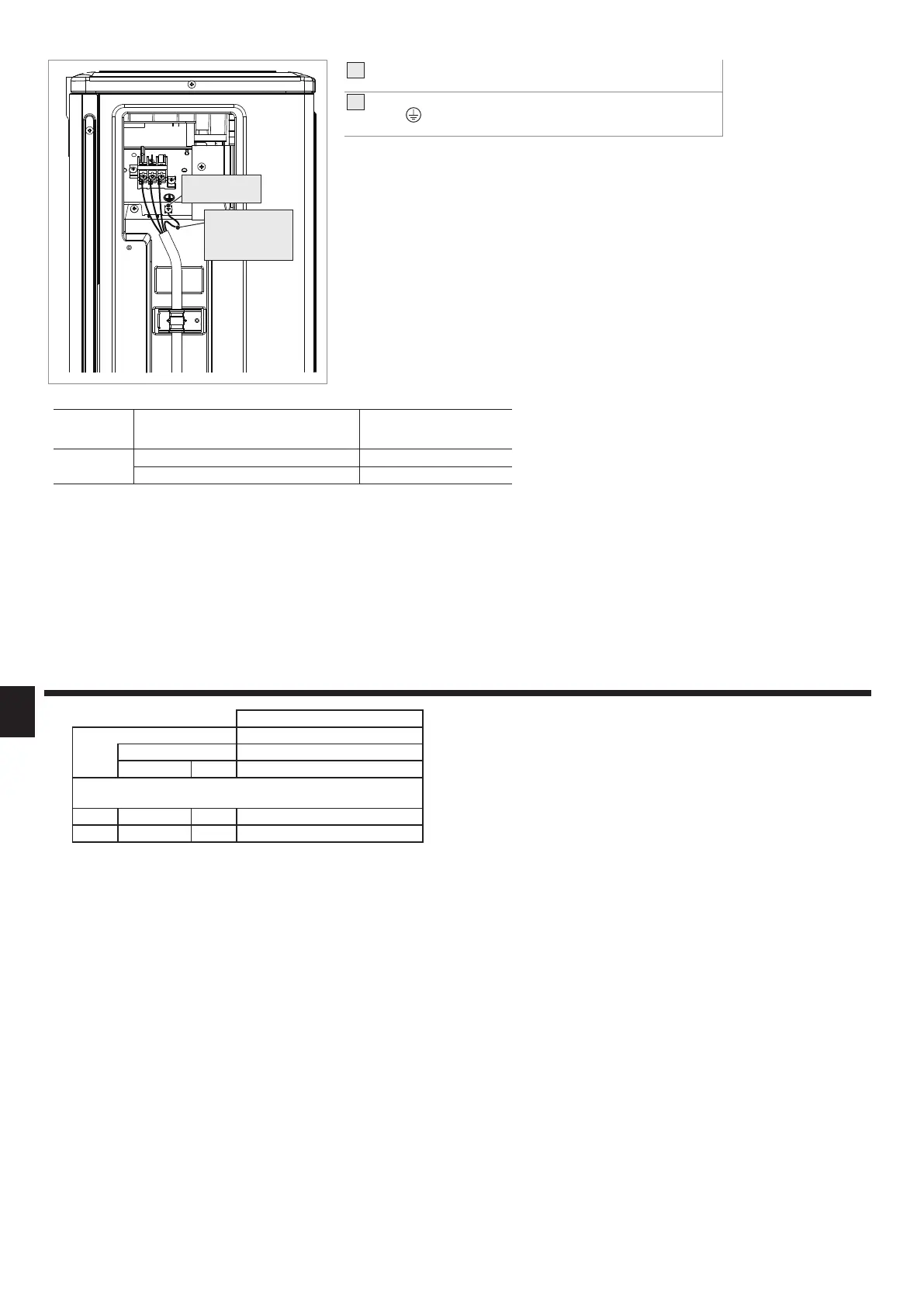

Fig. 6-3
Tornillo del terminal
de conexión a tierra
Cable de tierra
Nota:Instaleuncable
de tierra más largo
que los otros cables.
*1. Máx. 15 m
*2. Los valores indicados en la tabla anterior no siempre se han medido frente al valor de tierra.
Notas:
1. El tamaño de cableado debe cumplir la normativa local y nacional de cableado.
2. Asegúrese de conectar directamente los cables entre la unidad exterior y el hydrobox duo (no se deben realizar conexiones intermedias).
Las conexiones intermedias pueden provocar errores de comunicación. (Si es necesario realizar una conexión intermedia, asegúrese de tomar
medidas para evitar que el agua entre en los cables).
En caso de que el agua entre en un punto de conexión intermedia, se pueden producir un aislamiento insuciente a tierra o un contacto eléctrico
deciente.
3. Instale un cable de tierra más largo que los otros cables.
4. No instale un sistema con una fuente de alimentación que se apague y encienda con frecuencia.
Cableado
Cable n.º ×
tamaño (mm²)
Hydrobox duo - Unidad exterior (incluido
cable de tierra)
*1
4 × mín. 2,5
Régimen de
circuito
Hydrobox duo - unidad exterior S1 - S2 *2
230 V CA
Hydrobox duo - unidad exterior S2 - S3 *2
24 V CC
1
Engarce el terminal de anillo (comercialmente disponible) con el cable
de tierra (comercialmente disponible).
2
Conecte el cable de tierra al tornillo del terminal de conexión a tierra
(marca
).
Pardeaprietedereferencia:0,7a1,3N-m
5
es
7. Especicaciones
