6.3.1 Response times
Response times 6.3.1
OFF times increase as the load current decreases. For improved response times use a ‘dummy’ resistor, see Figure 6.4. If
a response time of 0.5 msec or better is required when using ‘light loads’ use a ‘dummy’ resistor and ensure the signal line
has a current greater than 60mA/24V DC.
Temps de réponse 6.3.1
Le temps de mise hors circuit augmente au fur et à mesure que le courant de charge augmente. Il est possible d’améliorer
le pouvoir de réaction en ajoutant une réactance (voir illustration). Si un temps de réponse de 0.5 ms maximum est
souhaité, il faut s’assurer qu’un courant de charge de 60 mA minimum avec 24 V CC soit disponible.
Ansprechzeiten 6.3.1
Die Ausschaltzeit steigt bei abnehmenden Laststrom. Das Ansprechvermögen kann durch einen zusätzlichen
Blindwiderstand verbessert werden (siehe Abb.). Falls eine Ansprechzeit von höchstens 0.5 ms gewünscht wird, muß
sichergestellt werden, daß ein Laststrom vom mind. 60 mA bei DC 24 V ansteht.
Tempi di reazione 6.3.1
Il tempo di spegnimento aumenta man mano che aumenta la corrente del carico. La capacità di reazione può essere
migliorata mediante un’ulteriore reattanza efficace (v. figura). Se si desidera un tempo di reazione di max. 0.5 ms, si deve
garantire una corrente di carico di almeno 60 mA a 24 V DC.
Tiempos de reacción 6.3.1
El tiempo de desconexión aumenta a medida que aumenta la corriente de carga. La capacidad de reacción se puede
optimizar mediante una reactancia inductiva adi-cional (ver la figura). En caso de que se desee un tiempo de reacción de
0.5 ms como máximo, se tiene que asegurar, que esté aplicada una tensión de carga de mín. 60 mA con 24 V CC.

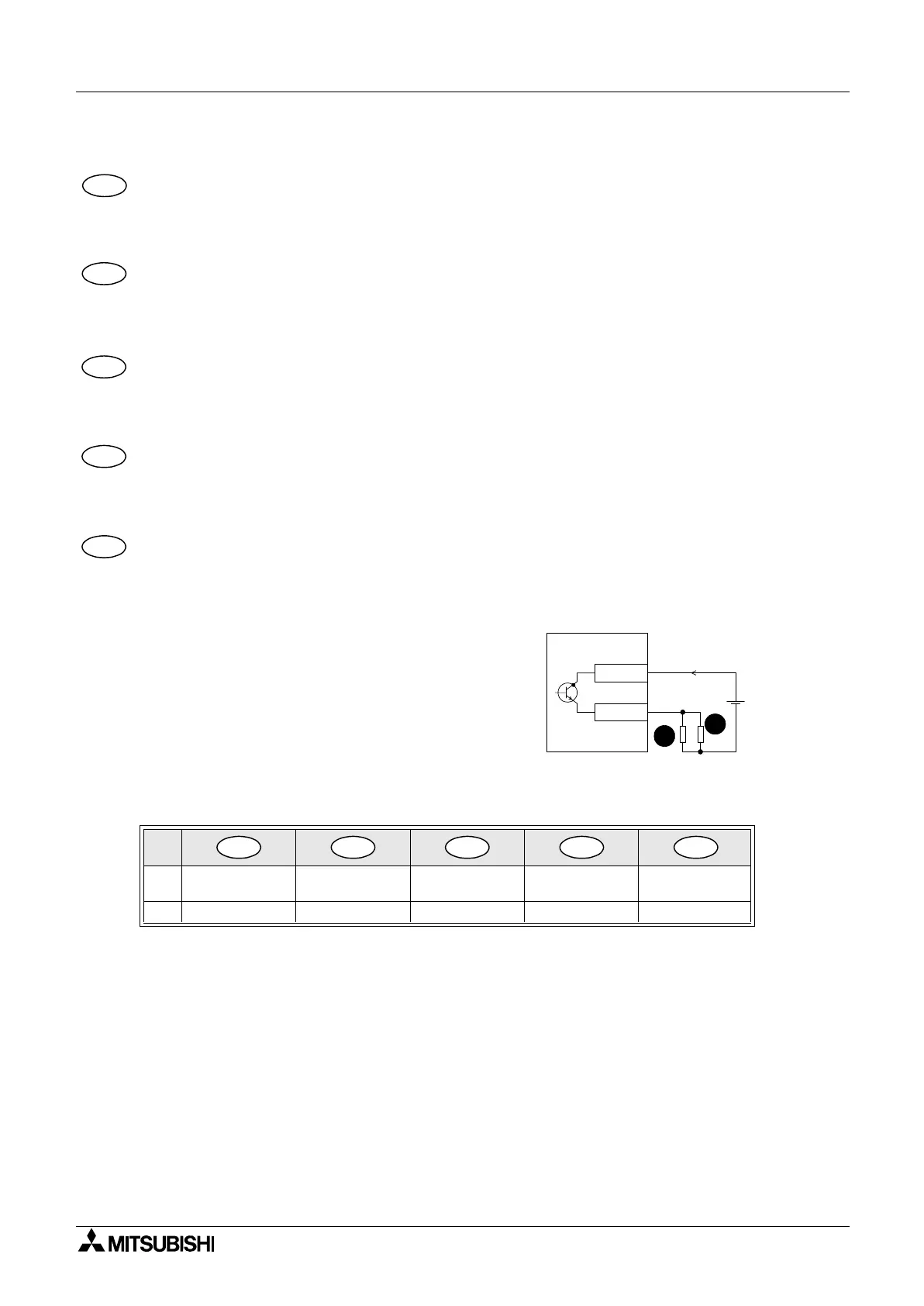

Figure 6.5: ENG
☞
Dummy load
FRE
☞
Réactance
GER
☞
Blindwiderstand
ITL
☞
Reattanza efficace
ESP
☞
Reactancia inductiva
Table 6.6: ENG
☞
Item check FRE
☞
Description
GER
☞
Beschreibung ITL
☞
Descrizione
ESP
☞
Descripción
REF.
➊
Dummy load
Réactance
(charge fictive)
Blindwiderstand
Reattanza
efficace
Reactancia
inductiva
➋
Load Charge Last Carico Carga
ENG
FRE
GER
ITL
ESP
+V
Y

1
2
60 to 200mA
5 to 30V DC
ENG FRE GER
ITL
ESP
