FX2N Series Programmable Controllers Diagnostics 7
7-12
Cambio de batería 7.4

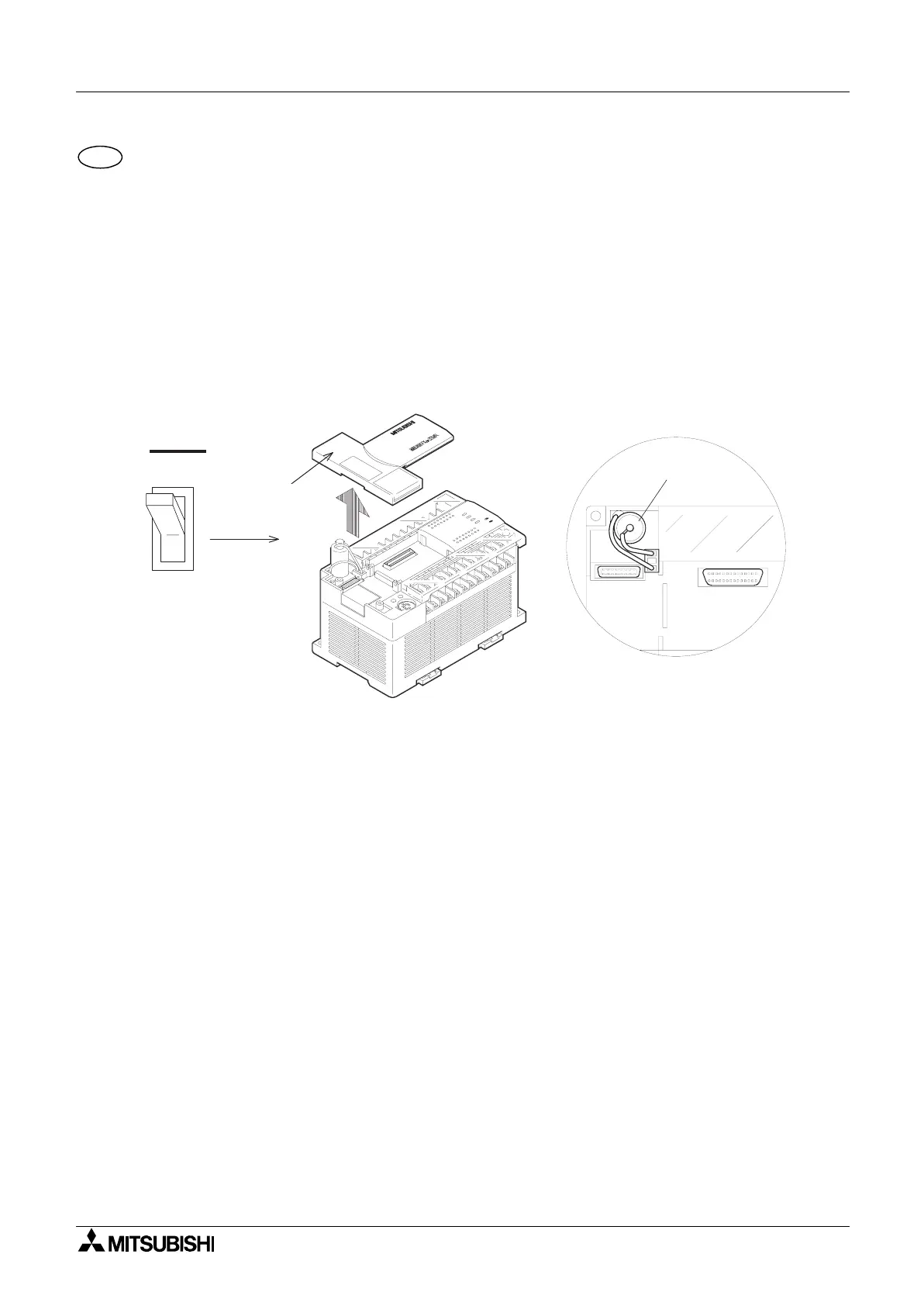

Desconectar la alimentación de tensión de la unidad PLC. Retirar la cubierta superior de la unidad (Z). Extraer la batería
de su soporte y desenchufar el conector. El cambio de batería se tiene que realizar dentro de 20 segundos, en caso
contrario se produce una pérdida de datos en la RAM de la PLC.
Incorporar una batería nueva y cerrar la cubierta de la caja.
- Cuando se utilice el cuadro extensión de funciones, tenga cuidado de que el hilo de la batería no toque el cuadro
extensión de funciones.
- La sustitución de la batería requiere la utilización de integridad de los datos de comprobación como puede ser la
utilización de un programa PLC (Controlador lógico programable) (cuando no esté utilizando una casete EPROM o
EEPROM), seguro (Reserva de la batería) valores del dispositivo y valores RTC (reloj tiempo real). Antes de
cambiar de PLC (Controlador lógico programable) a RUN (marcha), asegúrese de que la operación es segura.
- Cuando los datos de seguridad de la batería son inestables, limpie los datos de seguridad (datos de seguridad
para la reserva de la batería) y transfiera otra vez los datos. Ajuste los valores de RTC (reloj tiempo real) y los
valores predeterminados cuando esto sea necesario.
ESP
O F F
O N
A C
7
2
4
5
6
1
3
0
1 6
1 1
1 5
1 4
1 7
1 0
1 2
1 3
1 4
1 7
1 5
1 0
1 2
1 3
7
2
4
5
6
1
3
0
1 6
1 1
O U T
I N
P O W E R
B A T T . V
R U N
C P U . E
P R O G . E
L
2 4 +
X 1
X 3
7
Y 1
Y 3
C O M 2
Y 5
Y 7
C O
Y 1 3
C O M 4
Y 1
Y 0
Y 2
Y 4
Y 6
Y 1 2
Y 1 4
N
F
2
- 4 0 B L - B a t t e r y
Z
