FX2N Series Programmable Controllers Inputs 5
5-3
1
2
3
4
5
6
7
A
B
C

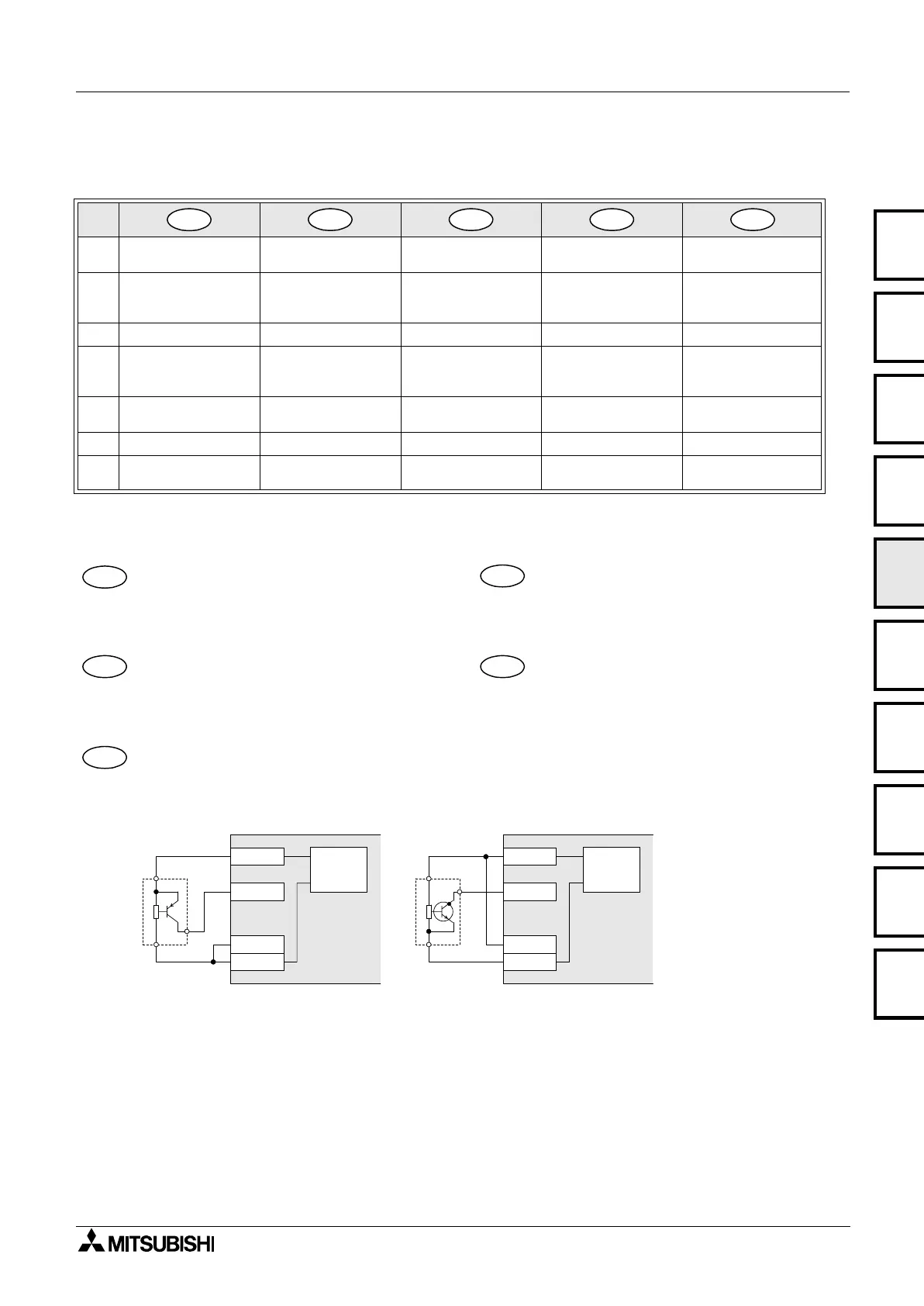

5.1.2 Input circuit connection
Input circuit connection 5.1.2
Internal supply
Example shown right, uses the PLC’s internal service
supply.
Eingangsschaltkreis 5.1.2
Interne Versorgung
Das rechte Beispiel zeigt den Einsatz der internen
Service-Spannung der SPS.
Circuito de conmutación de entrada 5.1.2
Alimentación interna
En el ejemplo de la derecha se muestra el empleo de
la tensión de servicio interna de la PLC.
Circuit d’entrée 5.1.2
Alimentation interne
L’exemple de droite montre l’utilisation de la tension
de service interne de l’API.
Circuito di ingresso 5.1.2
Alimentazione interna
L’esempio a destra indica l’impiego della tensione di
servizio interna del PLC.
Table 5.2: ENG
☞
Item check FRE
☞
Description du poste
GER
☞
Positionsbeschreibung ITL
☞
Descrizione della posizione
ESP
☞
Descripción de posición
REF.
➊
DC service supply
Tension de service
CC
DC-Service-
Spannung
Tensione di servizio
DC
Tensión de servicio
CC
➋
PNP (NPN)
proximity sensor
Capteur d’espace-
ment PNP/NPN
PNP-/ NPN-
Abstandssensor
Sensore di distanza
PNP/NPN
Sensor de
aproximación
PNP/NPN
➌
Switch Interrupteur Schalter Interruttore Interruptor
➍
MPU main
processing unit
(base unit)
Appareil de base
API
SPS-Grundgerät
Apparecchio base
PLC
Unidad base PLC
➎
Extension block Module d’extension Erweiterungsmodul
Modulo di
ampliamento
Módulo de
ampliación
➏
FX
2N
-CNV-IF FX
2N
-CNV-IF FX
2N
-CNV-IF FX
2N
-CNV-IF FX
2N
-CNV-IF
➐
Extension block
for FX Series
Appareil d'extension
de la série FX
Erweiterungsgerät der
FX-Serie
Modulo speciale della
serie FX
Aparato de ampliación
de la serie FX
ENG
FRE GER ITL ESP
ENG
GER
ESP
FRE
ITL
X

24V DC
Source
(-ve S/S)
24V
PNP
Sink
(+ve S/S)
NPN
S/S
0V
X

24V DC
24V
S/S
0V
