FX2N Series Programmable Controllers Outputs 6
6-9
1
2
3
4
5
6
7
A
B
C

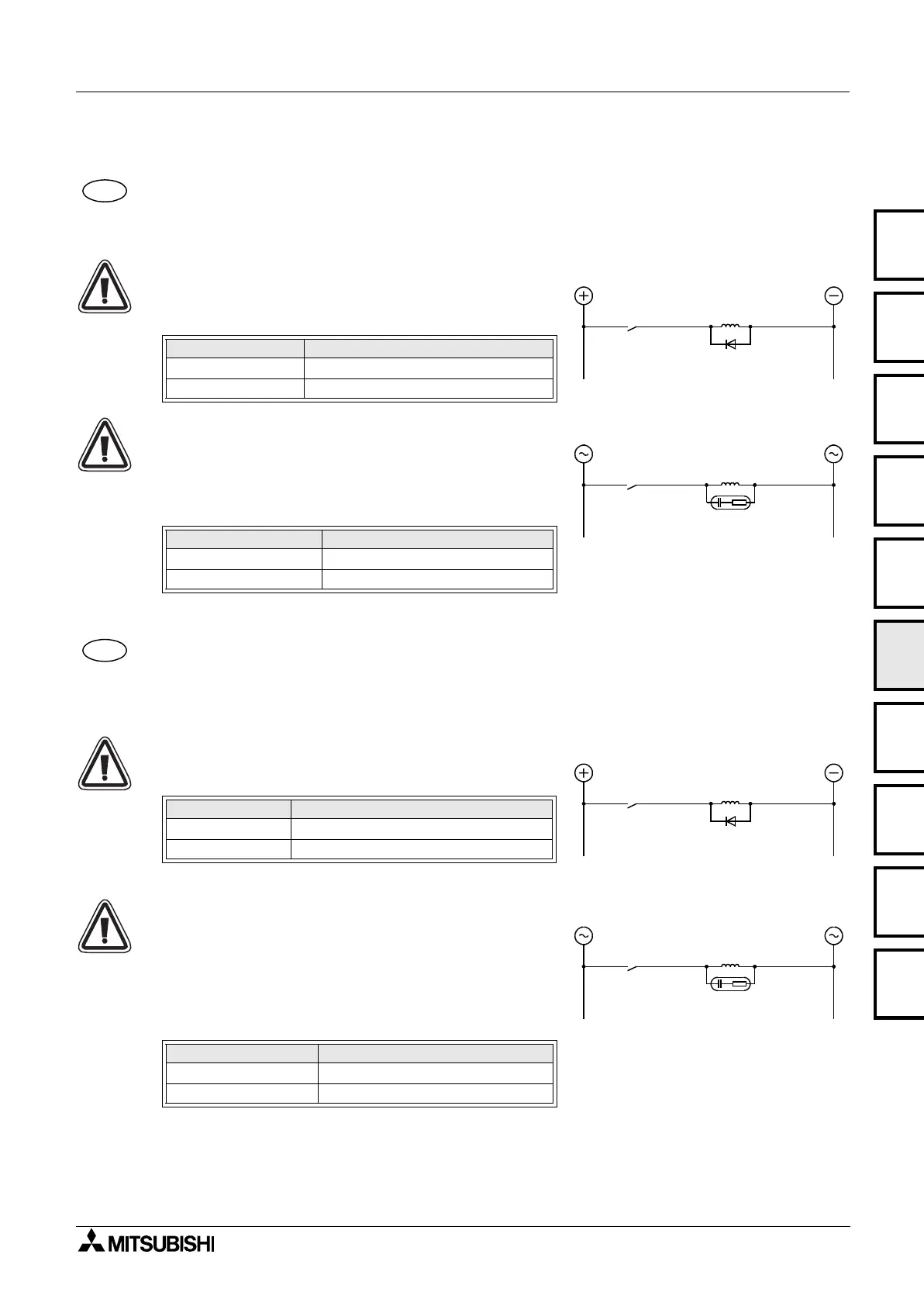

6.1.3 Output circuit configuration
Output circuit configuration 6.1.3
An internal protection circuit for the relays is not provided in the relay output circuit for this product. It is recommended to
use inductive loads with built-in protection circuit. When using loads without built-in protection circuits, insert an external
contact protection circuit, etc. to reduce noise and extend the product life.
• DC load
Connect a diode in parallel with the load.
The diode (for commutation) must comply with the following
specifications.
•AC load
Connect the surge absorber shown below (combined CR
components such as a surge killer and spark killer, etc.) parallel to
the load.
Select the rated voltage of the surge absorber suitable to the output
used. Refer to the table below for other specifications.
Configuration du circuit de sortie 6.1.3
Un circuit de protection interne pour les relais n’est pas installé dans le circuit de sortie des relais de ce produit. Il est
recommandé d’utiliser une charge inductive n’ayant pas de circuit de protection incorporé. Lorsqu’on utilise une charge
n’ayant pas de circuit de protection incorporé, insérer un circuit de protection des contacts, etc., à l’extérieur pour diminuer
les parasites et prolonger la longévité du produit.
• Charge C.C.
Connecter une diode en parallèle avec la charge. La diode (pour la
commutation) doit satisfaire aux spécifications suivantes.
• Charge C.A.
Raccorder l’amortisseur de surtension montré ci-dessous (combiné
avec des éléments CR (résistance du condensateur) tel qu’un
éliminateur de surtension et un éliminateur d’étincelles, etc.,)
parallèlement à la charge.
Sélectionner la tension nominale de l’amortisseur de surtension
approprié selon la puissance de sortie utilisée. Se référer au
tableau ci-dessous pour d’autres spécifications.
Item Guide
Reversevoltage 5 to 10 times the load voltage
Forward current Load current or more
Item Guide
Electrostatic capacitance Approx. 0.1µF
Resistance value Approx. 100 to 200
Ω
Article Guide
Tension inverse 5 à 10 fois la tension de charge
Courant direct Courant de charge ou davantage
Article Guide
Capacité électrostatique Approx. 0,1 µF
Valeur ohmique Approx. 100 à 200
Ω
ENG
Inductive load
PLC output
Diode
(for commutation)
Inductive load
Surge
absorber
PLC output
FRE
Diode
(pour commutation)
Sortie PLC
(contrôleur logique
programmable)
Charge inductive
Amortisseur
de surtension
Sortie PLC
(contrôleur logique
programmable)
Charge inductive
